Заўвага: Перад пачаткам працы гл Главу 3. Працэдуры зняцця і ўстаноўкі кампанентаў сістэмы запальвання і электроннага модуля дадзены ў адпаведных Раздзелах гэтага Раздзела.
Датчык ціску ва ўсмоктваючым калектары
Зняцце

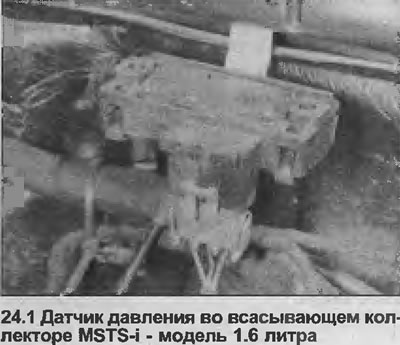

1. Датчык знаходзіцца на перагародцы маторнага аддзялення, злева ад модуля MSTS-i, пад рабром абцякальніка лабавога шкла (гл. ілюстрацыю).
2. Адлучыце ад акумулятара адмоўны провад.
3. Для атрымання доступу да датчыка, падніміце край абцякальніка лабавога шкла.
4. Адлучыце электраправодку і вакуумную трубку ад датчыка.
5. Зніміце датчык ціску ўверх з кранштэйна.
Усталяванне
6. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Аднак, на мадэлях Multec няма ўлоўніка паліўнай пары. Таму неабходна вакуумны шланг датчыка пракласці так, каб ён гарызантальна ішоў ад датчыка да корпуса дроселя. Гэта прадухіліць трапленне кропель паліва ў датчык ці шланг.
Датчык тэмпературы алею
Зняцце
7. Датчык закручаны ў блок цыліндраў са боку впускного калектара, побач са стартарам.
8. Да датчыка можна лёгка дабрацца зверху.
9 Адлучыце ад акумулятара адмоўны провад.
10. Адлучыце электраправодку датчыка.

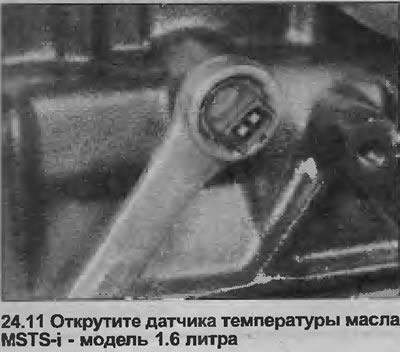

11. Гаечным ключом адкруціце датчык (гл. ілюстрацыю). Закаркуйце адтуліну ў блоку цыліндраў, каб прадухіліць пранікненне бруду і далейшую страту алею.
Усталяванне
12. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Датчык хуткасці/становішчы коленвала (мадэлі 1.8 літра)
Зняцце
13. Датчык знаходзіцца ў ніжняй частцы блока цыліндраў за алейнай помпай, са боку выпускнога калектара.
14. Адлучыце ад акумулятара адмоўны провад.
15. Вызваліце фіксавальныя клямкі вонкавага вечка зубчастага прываднага рамяня, адшпіліце электраправодку датчыка ад вечка.
16. Адлучыце электраправодку ад датчыка, адзначаючы яе размяшчэнне.

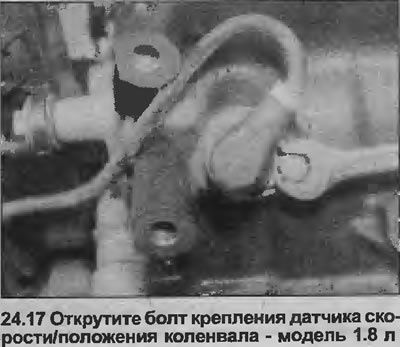

17. Адкруціце ніт мацавання, выміце датчык з блока цыліндраў (гл. ілюстрацыю).

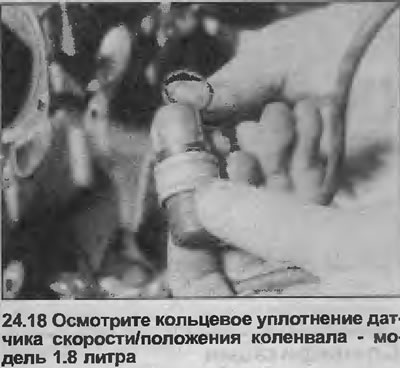

18. Праверце стан колцавага ўшчыльнення датчыка, заменіце калі неабходна (гл. ілюстрацыю).
Усталяванне
19. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Правільна размесціце электраправодку датчыка на вечку зубчастага прываднага рамяня.
