Вътрешните органи за управление на скоростната кутия са показани на фигурата 5.73.

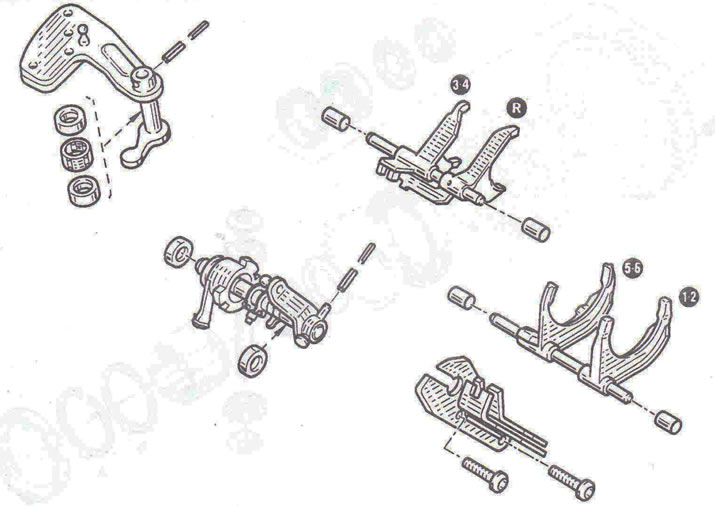

Фигура 5.73. Вътрешни органи за управление на скоростната кутия.
Премахване
1. Монтирайте картера върху фиксиращата плоча B.Vi.1417 и го закрепете с три болта.
2. Отстранете опорите на лагерите на вала, като използвате скоба с диаметър 42 мм и инерционна скоба (фигура 5.74).

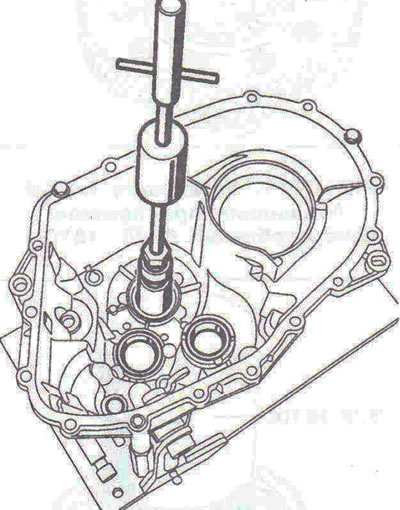

Фигура 5.74. Отстранете опорите на лагерите на вала, като използвате скоба с диаметър 42 мм и инерционна скоба.
Внимание! Внимавайте да не объркате трите регулиращи подложки.
3. Отстранете външната опора на големия диференциален лагер, като използвате перфоратор с тънък цилиндричен край (фигура 5.75).

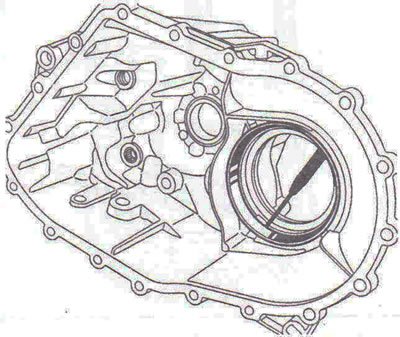

Фигура 5.75. Отстранете външната опора на големия диференциален лагер, като използвате перфоратор с тънък цилиндричен край.
Инсталация
4. Монтирайте регулируемата опора B. Vi. 1418 под картера под съответния отвор. Монтирайте регулиращите накладки в съответните отвори. Монтирайте опорите на лагерите на вала, като използвате инструмент B. Vi. 1419 (фигура 5.76).

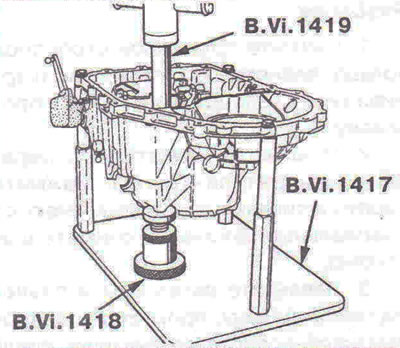

Фигура 5.76. Монтирайте регулируемата опора B. Vi. 1418, опорите на лагерите на вала, като използвате устройството B. Vi. 1419.
5. Монтирайте опората на лагера на диференциала, като използвате инструмент B. Vi. 1510H (фигура 5.77).

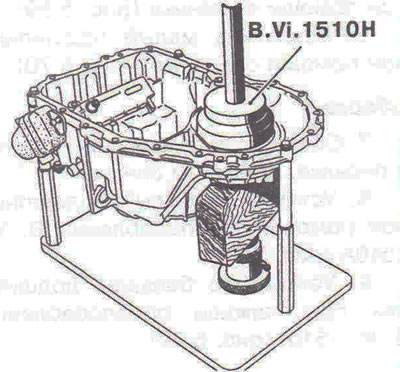

Фигура 5.77. Монтирайте опората на лагера на диференциала, като използвате инструмент B. Vi. 1510H.
