Премахване и монтиране на стартера

Стартерът е монтиран на цилиндровия блок от задната страна на силовия агрегат.

Ще ви трябва: гаечни ключове "10", "13".

1. Изключете проводника от отрицателния полюс на акумулатора.

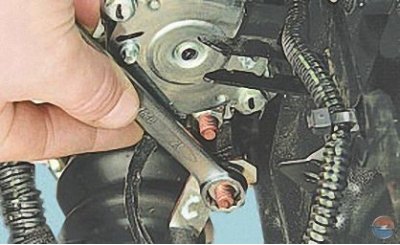

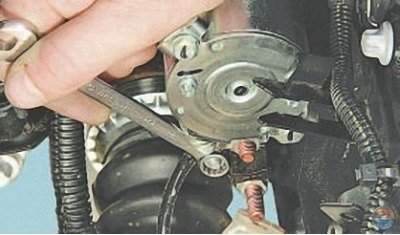

2. Развийте гайката, закрепваща захранващия кабел..

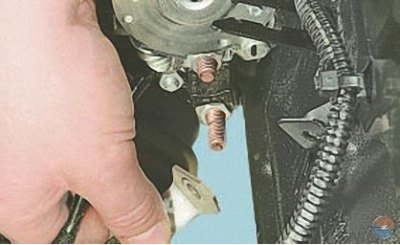

3. ...и отстранете проводника от контактния болт на тяговото реле.



4. Развийте гайката, закрепваща контролния проводник на тяговото реле..

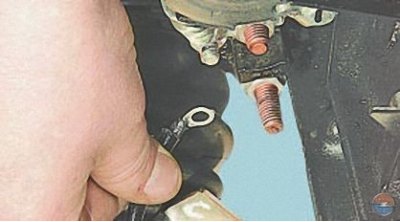

5. ...отстранете контролния проводник от контактния болт на тяговото реле и преместете отстранените проводници настрани.

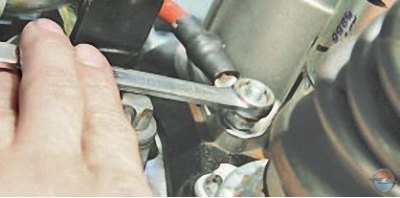

6. Развийте гайката, закрепваща заземяващия проводник.

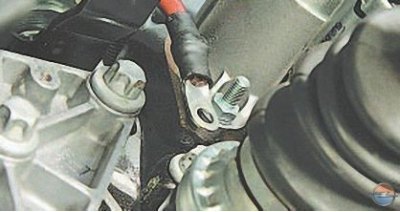

7. Отстранете заземяващия проводник от долната шпилка за закрепване на стартера и го преместете настрани.

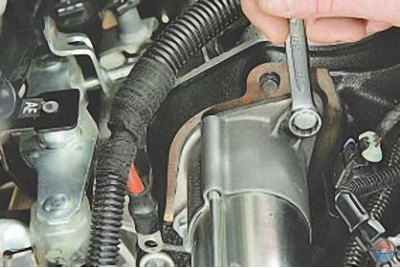

8. След като развихте горния болт..

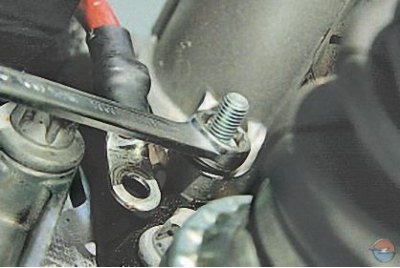

9. ...и долната шпилка, закрепваща стартера към двигателя..

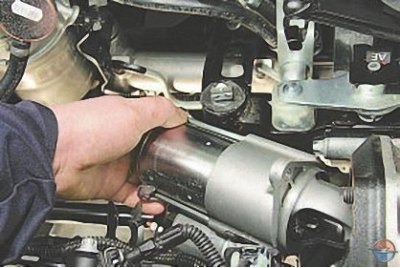

10. ...свалете стартера.

11. Инсталирайте стартера в реда, обратен на отстраняването.
