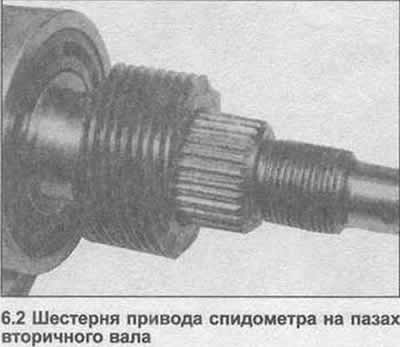

2. Повуците зупчанике погона брзиномера са задњег дела излазног вратила (фото).

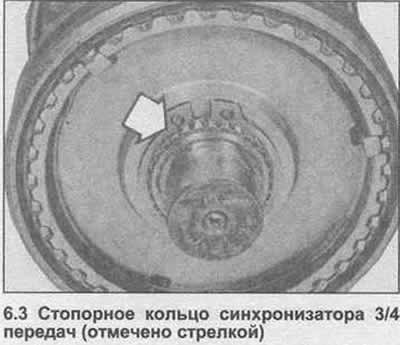

3. Помоћу клешта уклоните причврсни прстен са предњег краја излазног вратила (фото).

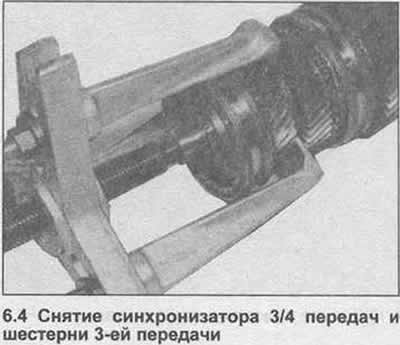

4. Користећи екстрактор, уклоните 3/4 синхро и 3. брзину (фото). Такође уклоните игличасти лежај 3. степена преноса.
5. Одвојите синхронизатор 3./4. брзине од 3. брзине и уклоните прстен синхронизатора 3. брзине. Означите положај прстена синхронизатора.

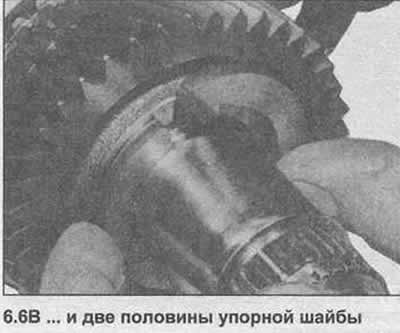

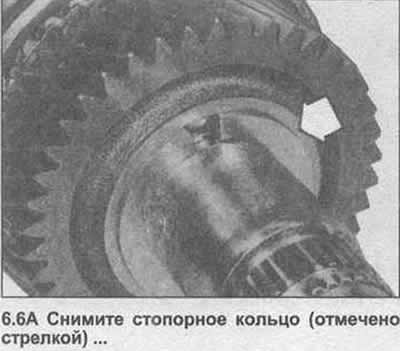

6. Уклоните потпорни прстен, а затим отпустите две половине потисне подлошке (фото).

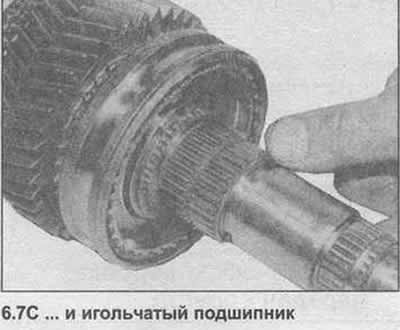

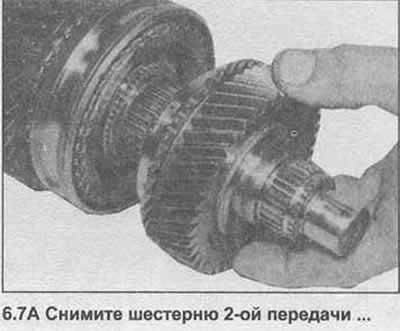

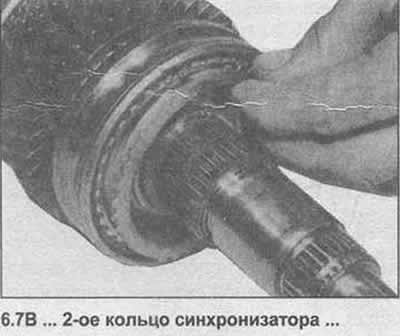

7. Уклоните прстен синхронизатора 2. степена преноса и 2. степена преноса. Такође уклоните игличасти лежај 2. степена преноса (фото).

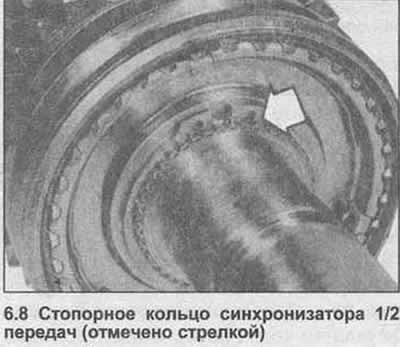

8. Употребите клијешта да уклоните причврсни прстен који причвршћује синхронизатор 1/2 зупчаника (фото).

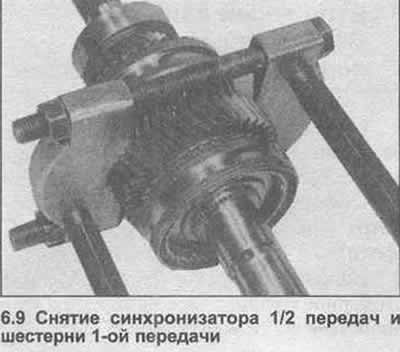

9. Користећи екстрактор, уклоните синхронизатор 1/2 степена преноса и 1. брзину (фото). Такође уклоните игличасти лежај.
10. Одвојите синхронизатор 1/2 степена преноса од 1. брзине и уклоните прстен синхронизатора 1. степена преноса. Означите положај прстена.

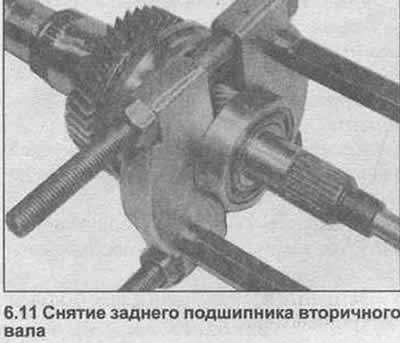

11. Користећи екстрактор, уклоните куглични лежај са задње стране излазног вратила (фото).

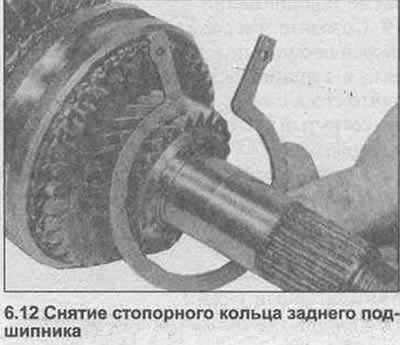

12. Уклоните прстен лежаја (фото).

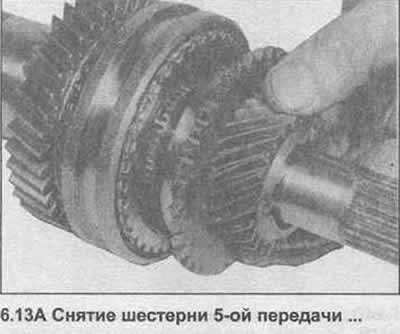

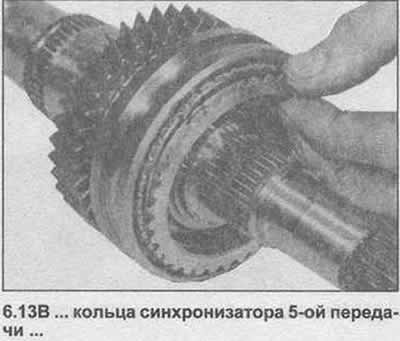

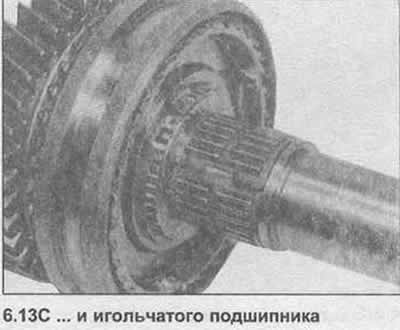

13. Уклоните 5. брзину, прстен синхронизатора 5. степена преноса и игличасти лежај (фото).

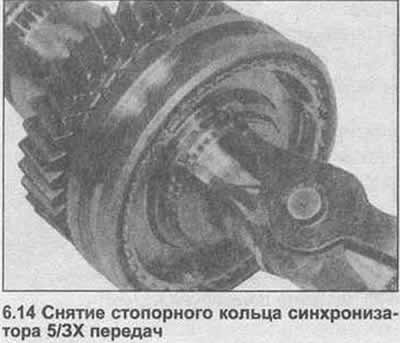

14. Помоћу клешта уклоните причврсни прстен који причвршћује 5/3Кс синхронизатор зупчаника (фото).

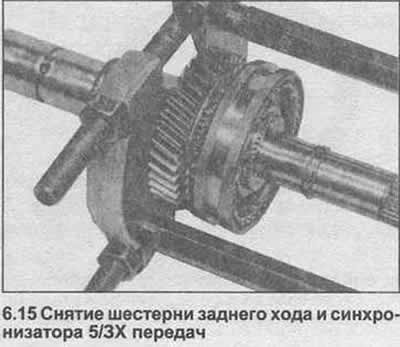

15. Користећи екстрактор, уклоните брзину уназад заједно са 5/3Кс синхронизатором зупчаника са задњег дела излазног вратила (фото). Одвојите зупчаник од синхронизатора и уклоните прстен синхронизатора уназад.
16. Уклоните ваљкасти лежај са секундарног вратила (фото).
17. Ако је потребно, синхронизатори се могу раставити на следећи начин.

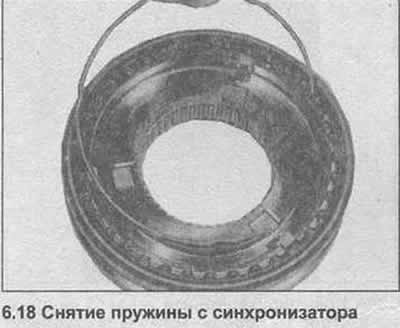

18. Уклоните опруге са сваке стране синхронизатора (фото).
19. Означите главчину и чахуру синхронизатора један у односу на другу, затим повуците чахуру и уклоните клизне кључеве.
20. Очистите све компоненте, проверите да ли су истрошене и оштећене, замените по потреби.

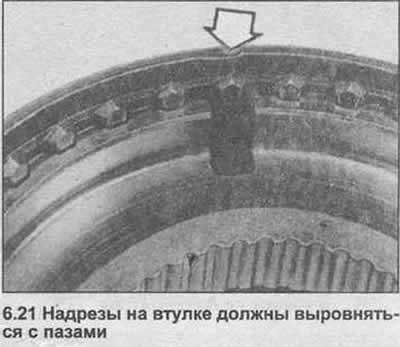

21. Монтажа почиње са синхронизаторима на следећи начин. Повуците рукав на главчину, поравнавајући претходно направљене ознаке. Зарези у чаури морају одговарати прорезима на клизном кључу на истој страни (фото).

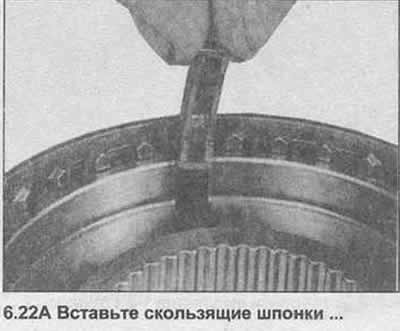

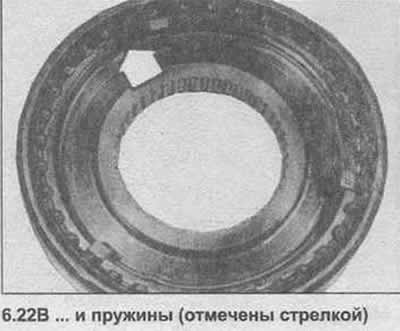

22. Уметните клизне кључеве у прорезе, а затим поставите опруге (фото). Имајте на уму да је опруга за 4. прстен синхронизатора отприлике 10,0 мм дужа.

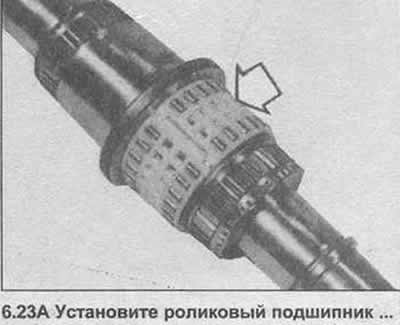

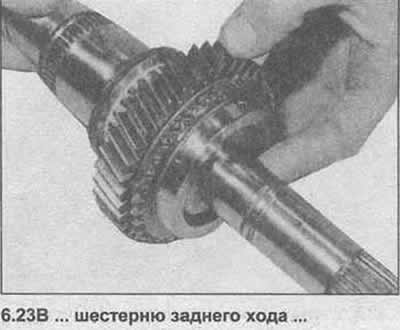

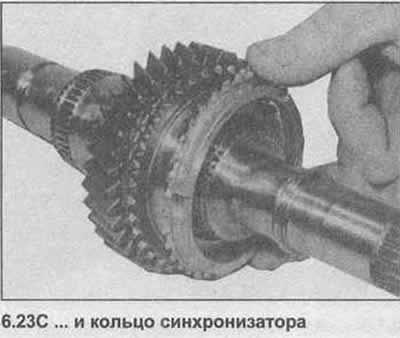

23. Поставите ваљкасти лежај за ход уназад на излазно вратило, затим зупчаник за ход уназад и прстен синхронизатора уназад (фото).

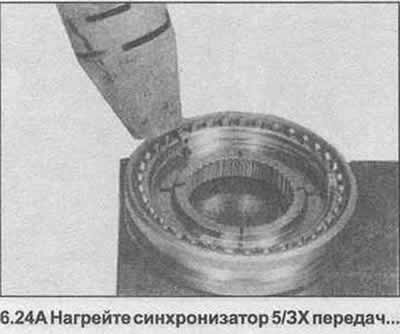

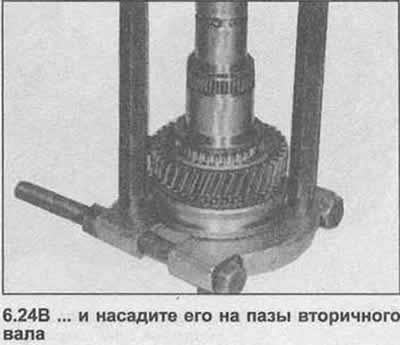

24. Загрејте 5/3Кс синхронизатор зупчаника на приближно 100°Ц. Одмах гурните синхронизатор у жлебове излазног вратила помоћу извлачења, пазећи да клизни кључеви уђу у жлебове на прстену синхронизатора (фото).
25. Уградите причврсни прстен у жлеб.

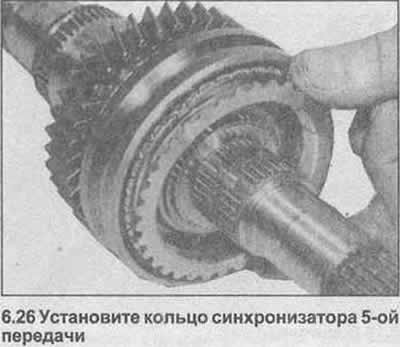

26. Инсталирајте игличасти лежај 5. степена преноса, 5. прстен синхронизатора и 5. брзину (фото). Уверите се да се клизни кључеви уклапају у жлебове прстена синхронизатора.

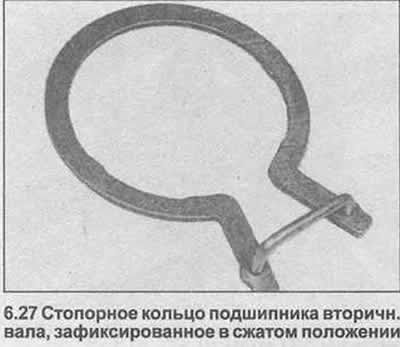

27. Поставите осигурач лежаја преко 5. степена преноса. Алтернативно, осигурач се може учврстити у сабијеном положају комадом жице (фото).

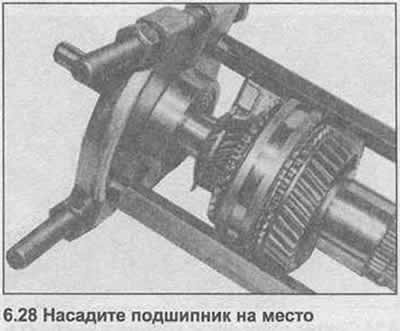

28. Помоћу извлачења поставите лежај на излазну осовину затвореном страном према зупчанику (фото).

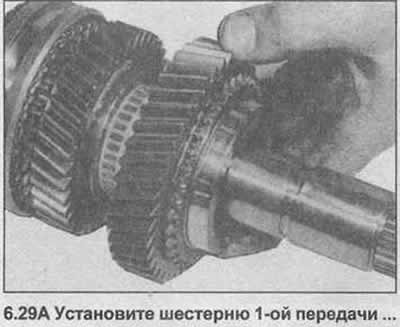

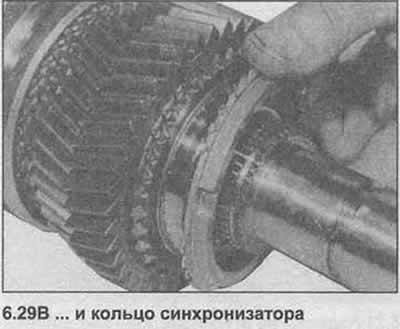

29. Инсталирајте игличасти лежај 1. степена преноса, затим 1. степен преноса и прстен синхронизатора 1. степена преноса (фото).

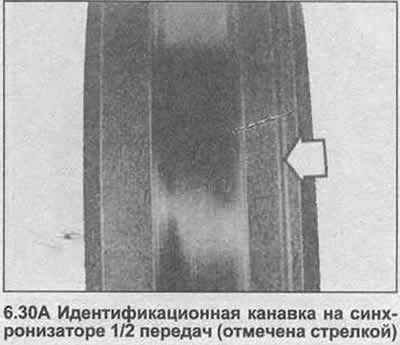

30. Загрејте синхронизатор 1/2 степена преноса на приближно 100°Ц. Одмах гурните синхронизатор у жлебове главног вратила помоћу екстрактора, пазећи да клизни кључеви уђу у жлебове на прстену синхронизатора. Идентификациони жлеб на чаури мора бити окренут ка предњем крају излазног вратила (фото).
31. Уградите причврсни прстен у жлеб.
32. Уградите игличасти лежај 2. степена преноса, затим прстен синхронизатора и 2. брзину. Проверите да ли се клизни тастери уклапају у прорезе на прстену синхронизатора.
33. Уградите две половине потисне подлошке, причврстите их прстеном.

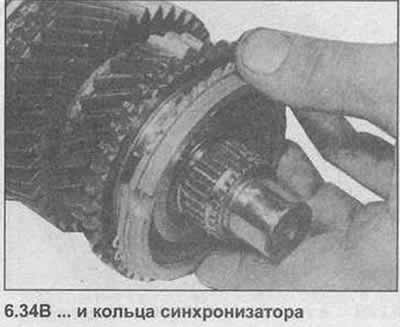

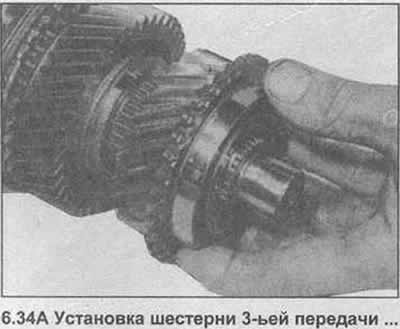

34. Уградите игличасти лежај 3. степена преноса, затим 3. степен преноса и прстен синхронизатора (фото).

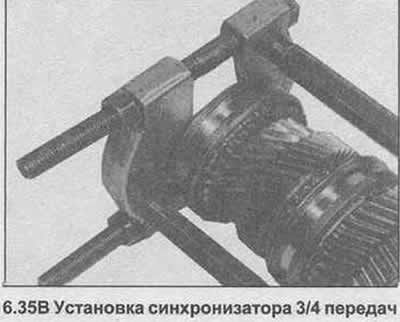

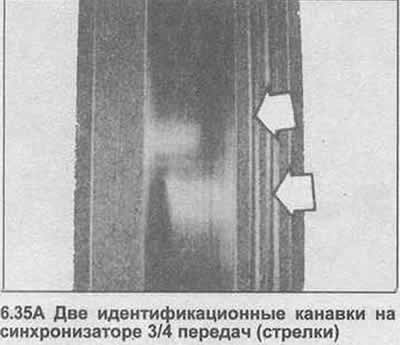

35. Загрејати синхронизатор 3/4 степена преноса на приближно 100°Ц. Одмах гурните синхронизатор на жлебове излазног вратила помоћу екстрактора. Проверите да ли се клизни тастери уклапају у прорезе на прстену синхронизатора. Идентификациони жлебови на чаури морају бити окренути према предњем крају излазног вратила (фото).
36. Уградите причврсни прстен у жлеб.
37. Поставите 4. синхро прстен у 3/4 синхро.
38. Гурните погон брзиномера на задњи део излазног вратила.
