Главне компоненте система:
- a) Контролна јединица која одређује трајање убризгавања према информацијама добијеним од различитих сензора на мотору.
- b) Ињектори за гориво, за снабдевање цилиндара одговарајућом порцијом горива.
- c) Сензор протока ваздуха, за мерење запремине ваздуха који улази у мотор.
- d) Електрично контролисана пумпа за гориво.
- e) Контролни релеј пумпе за гориво, који укључује двоструке контакте, од којих се један контролише импулсом паљења. Ово осигурава да се пумпа за гориво искључи ако мотор не ради.
Поред тога, основни елементи система су филтер горива, прекидач гаса, регулатор притиска горива, сензор температуре расхладне течности, помоћни пнеуматски вентил (Само Л3 систем), регулатор брзине у празном ходу (само Мотрониц систем) и сензор температуре усисног ваздуха (само Мотрониц систем).

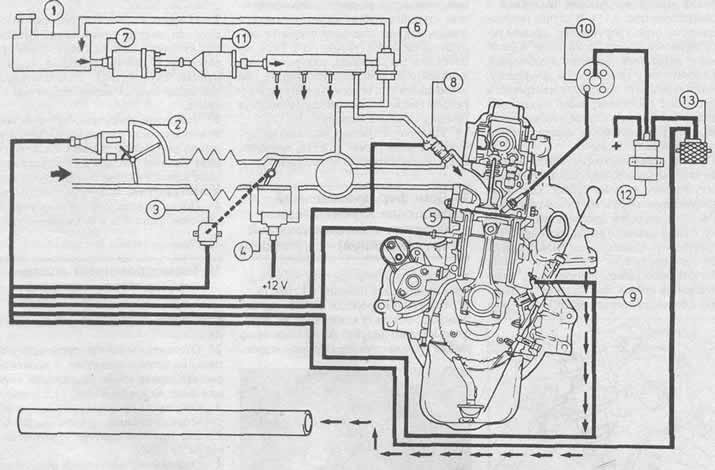

Сл. 3.17 Локација Босцх Л3 Јетрониц система за убризгавање горива (Поглавље 21)
1 - Резервоар за гориво
2 - Сензор протока ваздуха и контролна јединица
3 - Прекидач гаса
4 - Помоћни пнеуматски вентил
5 - Сензор температуре
6 - Регулатор притиска горива
7 - Пумпа за гориво
8 - Ињектор
9 - Индуктивни пулсни сензор
10 — Поклопац прекидача-разводника
11 - Филтер горива
12 - Завојница за паљење
