Obsah: Odstránenie ⬇ Inštalácia ⬇
Pozor! Demontáž vstrekovacieho čerpadla paliva je zakázaná.
Odstránenie
1. Umiestnite vozidlo na dvojstĺpikový zdvihák.
2. Odpojte batériu a káblový zväzok 1 od ohrievača (obrázok 3.82). Odskrutkujte skrutku a tri matice 2, ktoré upevňujú ohrievač, a vyberte ho.

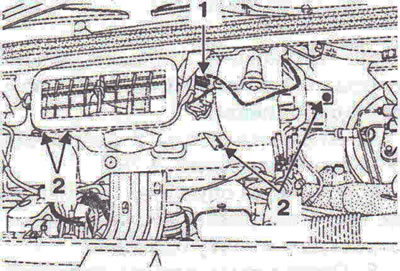

Obrázok 3.82. Odpojte batériu a káblový zväzok 1 od ohrievača. Odskrutkujte skrutku a tri matice 2, ktoré upevňujú ohrievač, a vyberte ho.
3. Odpojte konektor kabeláže 3 od prietokomeru vzduchu, potrubie 4 od turbodúchadla, odskrutkujte skrutky 5 upevňujúce kryt vzduchového filtra a vyberte vzduchový filter (obrázok 3.83).

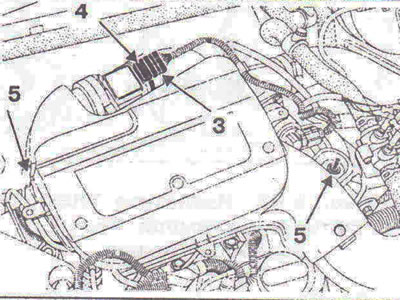

Obrázok 3.83. Odpojte konektor 3 od prietokomeru vzduchu, potrubie 4 od turbodúchadla, odskrutkujte skrutky 5 upevňujúce kryt vzduchového filtra a vyberte vzduchový filter.
4. Odskrutkujte 6 skrutiek, ktoré upevňujú mriežku chladiča, a vyberte ju (obrázok 3.84).

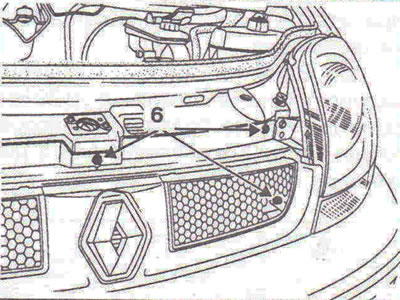

Obrázok 3.84. Odskrutkujte skrutky 6, ktoré upevňujú mriežku chladiča, a vyberte ju.
5. Odpojte konektory kabeláže svetlometov.
6. Odskrutkujte dve skrutky 7, ktoré upevňujú svetlomety, a vyberte ich (obrázok 3.85).

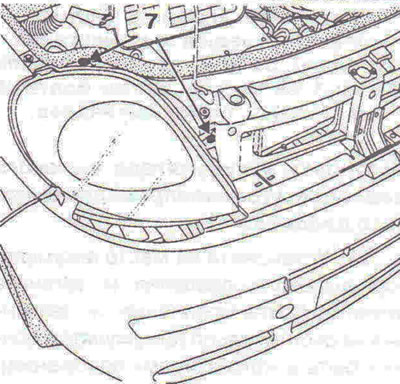

Obrázok 3.85. Odskrutkujte dve skrutky 7, ktoré upevňujú svetlomety, a vyberte ich.
7. Odstráňte zámok kapoty 8, odskrutkujte skrutky 9, ktoré upevňujú nárazník (obrázok 3.86).

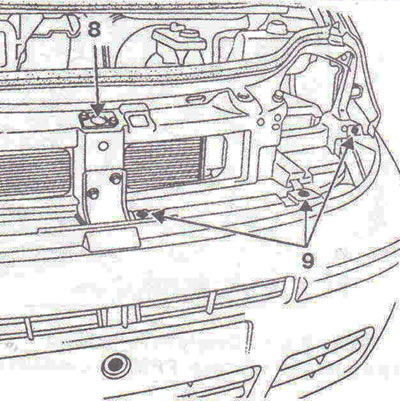

Obrázok 3.86. Odstráňte zámok kapoty 8, odskrutkujte upevňovacie skrutky nárazníka 9.
8. Odpojte vzduchové potrubia 10 od chladiča nasávaného vzduchu (obrázok 3.87).

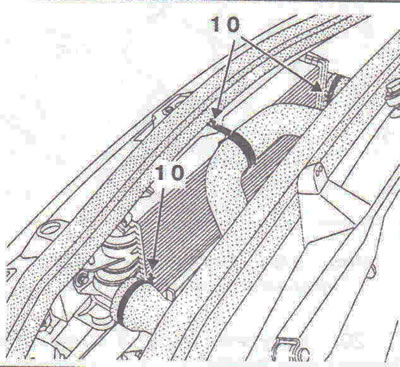

Obrázok 3.87. Odpojte vzduchové potrubia 10 od chladiča nasávaného vzduchu.
9. Odskrutkujte skrutky 11-15 a odstráňte horný priečny nosník (obrázok 3.88).

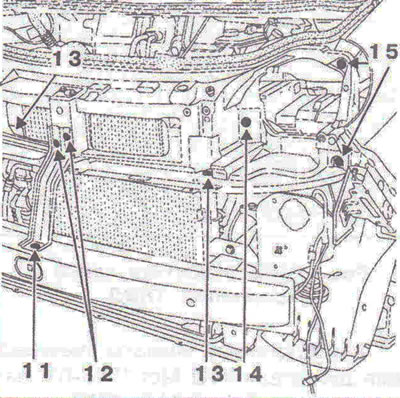

Obrázok 3.88. Odskrutkujte skrutky 11-15 a odstráňte horný priečny nosník.
10. Odpojte konektory káblov od regulátora tlaku paliva 1, snímača tlaku 2 a snímača teploty paliva 3 (obrázok 3.89).

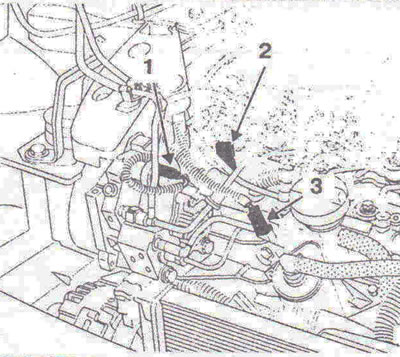

Obrázok 3.89. Odpojte konektory káblov od regulátora tlaku paliva 1, snímača tlaku 2 a snímača teploty paliva 3.
11. Odpojte tlakové a vypúšťacie palivové potrubie a otvory zaslepte zátkami (obrázok 3.90).

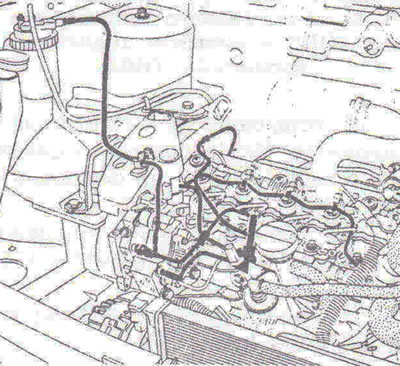

Obrázok 3.90. Odpojte tlakové a vypúšťacie palivové potrubie a otvory zaslepte zátkami.
12. Odpojte vysokotlakové palivové potrubia pomocou nástroja Mot. 1383 a potom otvory zaslepte zátkami (obrázok 3.91).

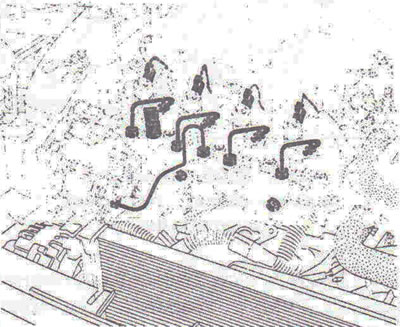

Obrázok 3.91. Odpojte vysokotlakové palivové potrubia pomocou nástroja Mot. 1383 a potom otvory zaslepte zátkami.
13. Odskrutkujte skrutky 4 upevňujúce vysokotlakový akumulátor, vyberte vysokotlakový akumulátor, odskrutkujte skrutky 5 upevňujúce zadný držiak vysokotlakového palivového čerpadla a vyberte zadný držiak vysokotlakového palivového čerpadla (obrázok 3.92).

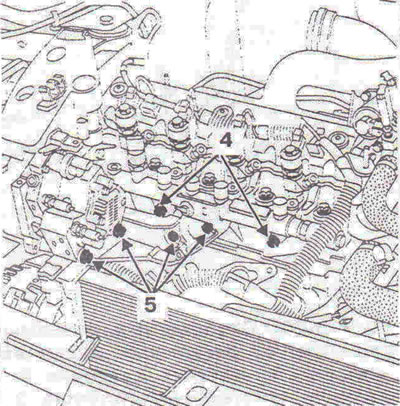

Obrázok 3.92. Odskrutkujte skrutky 4 upevňujúce vysokotlakový akumulátor, vyberte vysokotlakový akumulátor, odskrutkujte skrutky 5 upevňujúce zadný držiak vysokotlakového palivového čerpadla a vyberte zadný držiak vysokotlakového palivového čerpadla.
14. Nastavte kľukový hriadeľ do polohy hornej úvrati piesta 1. valca a zaistite hriadeľ blokovacím nástrojom Mot. 1054.
15. Nainštalujte podpery motora Mot. 1367 a Mot. 1367-02.
16. Demontujte kyvadlové uloženie motora (obrázok 3.93).

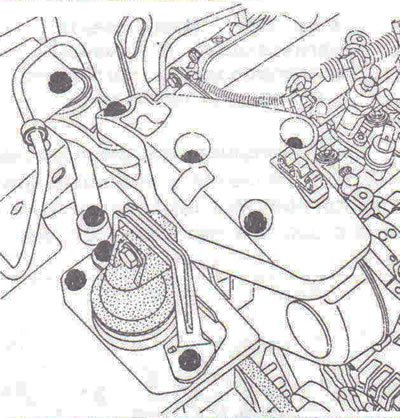

Obrázok 3.93. Demontujte kyvadlové uloženie motora.
17. Odskrutkujte skrutky 1, ktoré upevňujú kryt rozvodového remeňa, a odstráňte ho (obrázok 3.94).
18. Nasaďte na remenicu aretačné zariadenie remenice Mot. 1200-02.
19. Odskrutkujte maticu 2, ktorá zaisťuje remenicu vstrekovacieho čerpadla paliva (obrázok 3.95).

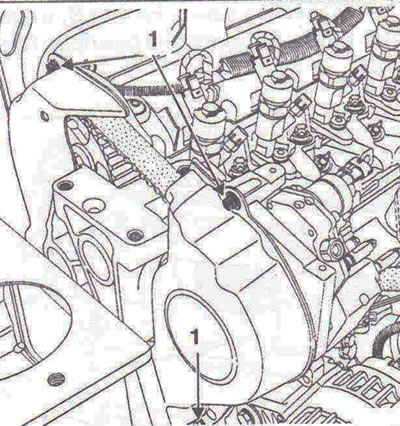

Obrázok 3.94. Odskrutkujte skrutky 1, ktoré zaisťujú kryt rozvodového remeňa, a odstráňte ho.

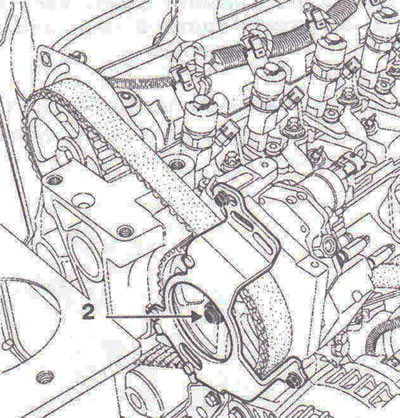

Obrázok 3.95. Odskrutkujte maticu 2, ktorá zaisťuje remenicu vstrekovacieho čerpadla paliva.
20. Odskrutkujte 3 upevňovacie matice vstrekovacieho čerpadla paliva (obrázok 3.96).

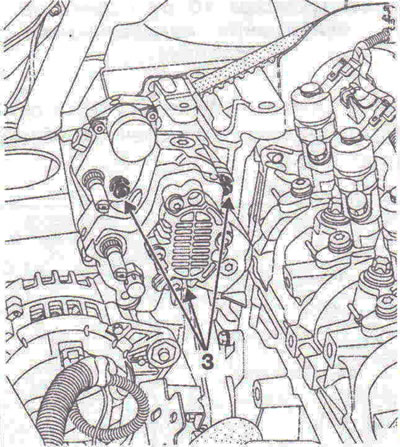

Obrázok 3.96. Odskrutkujte matice 3, ktoré upevňujú vysokotlakové palivové čerpadlo.
21. Nasaďte čeľuste sťahováka motora F9Q Mot. 1525-01 a potom sťahovák remenice Mot. 1525.
22. Demontujte vstrekovacie čerpadlo paliva utiahnutím prítlačnej skrutky 4 sťahováka remenice (obrázok 3.97).

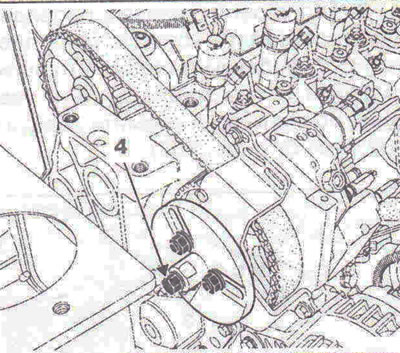

Obrázok 3.97. Demontujte vstrekovacie čerpadlo paliva utiahnutím prítlačnej skrutky 4 sťahováka remenice.
Inštalácia
23. Pred akoukoľvek operáciou odstráňte ochranné zátky bezprostredne pred inštaláciou dielu na miesto.
24. Inštalácia sa vykonáva v opačnom poradí ako demontáž.
Inštalácia držiaka zadného vstrekovacieho čerpadla paliva
25. Nainštalujte konzolu zadného čerpadla a ručne utiahnite montážne skrutky, kým sa konzola nedotkne čerpadla a hlavy valcov.
26. Utiahnite upevňovacie skrutky zadného držiaka na krútiaci moment 30 Nm, pričom najprv utiahnite skrutky 1 na čerpadle a potom skrutky 2 na hlave valcov (obrázok 3.98).

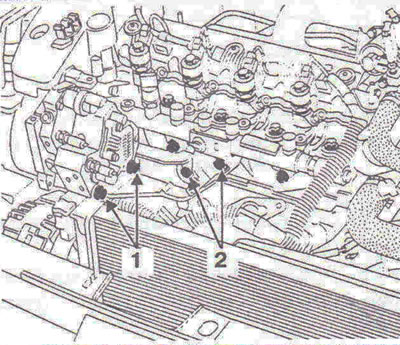

Obrázok 3.98. Utiahnite upevňovacie skrutky zadného držiaka na krútiaci moment 30 Nm, pričom najprv utiahnite skrutky 1 na čerpadle a potom skrutky 2 na hlave valcov.
Inštalácia vysokotlakového akumulátora a vysokotlakových palivových potrubí
27. Nainštalujte vysokotlakový akumulátor na miesto a utiahnite montážne skrutky rukou, ale bez toho, aby ste ich úplne utiahli (akumulátor by mal byť v "plávajúcej" polohe).
28. Nainštalujte vysokotlakové palivové potrubia ručným utiahnutím matíc na strane čerpadla a vstrekovača a potom na strane akumulátora.
29. Utiahnite upevňovacie skrutky batérie momentom 3 až 22 Nm (obrázok 3.99).

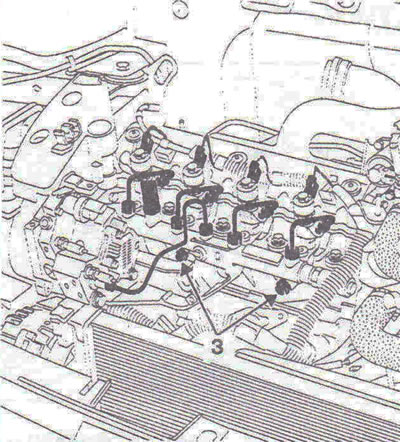

Obrázok 3.99. Utiahnite upevňovacie skrutky batérie 3 na krútiaci moment 22 Nm.
30. Utiahnite vysokotlakové palivové potrubia na 25 Nm, pričom najskôr utiahnite matice na strane čerpadla a vstrekovača a potom na strane batérie
31. Pri každej demontáži vysokotlakového palivového čerpadla je potrebné vymeniť odtokové palivové potrubie 4 (obrázok 3.100).

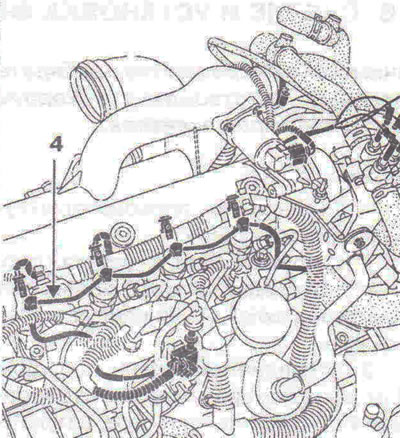

Obrázok 3.100. Pri každej demontáži vysokotlakového palivového čerpadla je potrebné vymeniť odtokové potrubie paliva 4.
Uťahovacie momenty
- Upevňovacie matice vysokotlakového palivového potrubia - 25±2 Nm.
- Upevňovacie skrutky vstrekovacieho čerpadla paliva - 30±3 Nm.
- Upevňovacia skrutka zadného držiaka vstrekovacieho čerpadla paliva - 30±3 Nm.
- Upevňovacia matica remenice vstrekovacieho čerpadla paliva - 15 Nm, potom ďalej utiahnite o 60±10°.
- Upevňovacie skrutky vysokotlakového akumulátora - 22±2 Nm.
