Obsah: Odstránenie ⬇ Inštalácia ⬇
Riadiaca jednotka vstrekovacieho systému sa nachádza pod ochranným krytom pod expanznou nádržou.
Odstránenie
1. Odpojte batériu.
2. Odskrutkujte skrutku 1 expanznej nádrže a posuňte ju nabok (obrázok 3.111). Odpojte konektory zapojenia od solenoidového ventilu 2 regulácie plniaceho tlaku, snímača plniaceho tlaku 3 a konektora zapojenia od jednotky predhrievania a dohrievania.

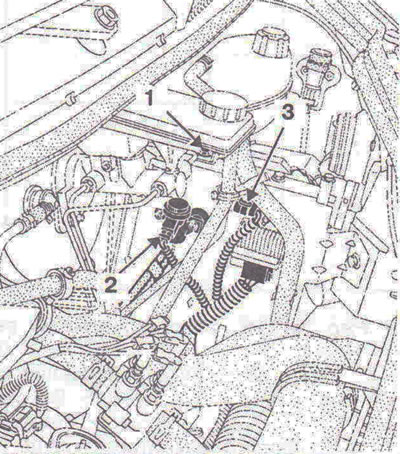

Obrázok 3.111. Odskrutkujte skrutku 1, ktorá zaisťuje expanznú nádrž, a posuňte ju nabok. Odpojte konektory zapojenia od solenoidového ventilu 2 regulácie plniaceho tlaku, snímača plniaceho tlaku 3 a konektora zapojenia od jednotky predhrievania a dohrievania.
3. Odskrutkujte 4 skrutky, ktoré upevňujú kryt, a vyberte ho posunutím nahor (obrázok 3.112).
(Pôvodný zdroj na webovej stránke: «www.OpelBook.ru»)

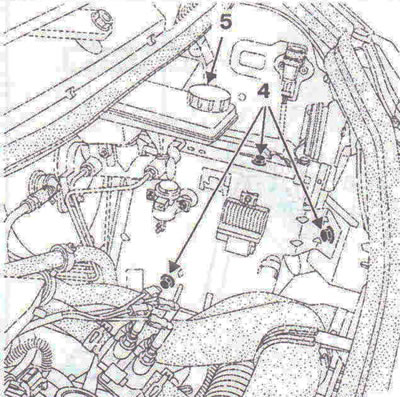

Obrázok 3.112. Odskrutkujte skrutky 4, ktoré upevňujú kryt, a vyberte ho posunutím nahor.
4. Odskrutkujte skrutky 5, ktoré upevňujú riadiacu jednotku, a vyberte ju po odpojení konektorov zapojenia od jednotky (obrázok 3.113).

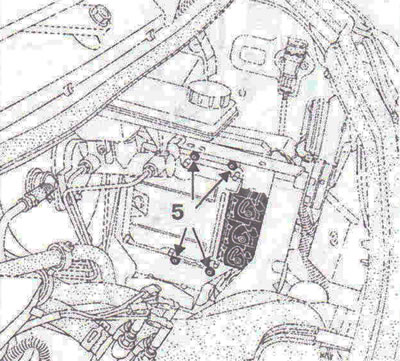

Obrázok 3.113. Odskrutkujte skrutky 5, ktoré upevňujú riadiacu jednotku, a vyberte ju po odpojení konektorov zapojenia od jednotky.
Inštalácia
5. Inštalácia sa vykonáva v opačnom poradí ako demontáž.
