Садржај: Упаљач за цигарете ⬇ Гледајте ⬇ Сијалица индикатор уписан ("ON")…⬇ Индикатор и прекидач за укључену…⬇ Истицање одељења за рукавице…⬇ Осветљење пртљажника (хечбек) ⬇ Осветљење пртљажника (лимузина) ⬇ Осветљење моторног простора ⬇ Помоћна светла ⬇ Светла за маглу ⬇
1. Много додатне опреме може се купити као комплетан сет код вашег Vauxhall - Opel дилера или специјализованог продавца аутомобила.
2. Информације дате у наставку имају за циљ да пруже опште смернице о уградњи типичне Vauxhall додатне опреме, међутим, то не значи да треба игнорисати упутства за уградњу додатне опреме других произвођача.
Упаљач за цигарете
3. Уклоните пепељару и поклопац пепељаре са предње плоче.
4. Повежите електричне каблове који се налазе у кутији са осигурачима.
5. Уградите заштитник сијалице А у кућиште пепељаре (видети слику 12.52).

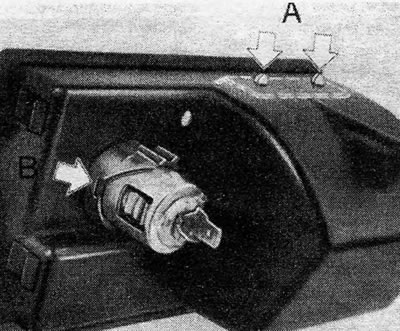

Слика 12.52. Позадинско осветљење екрана упаљача у кућишту пепељаре. (A) Позадинско осветљење екрана и (B) Светлосни прстен
6. Инсталирајте прстен за грејање на упаљач за цигарете.
7. Уградите утичницу за упаљач у кућиште пепељаре.
8. Уградите грло сијалице у светлећи прстен тако што ћете потиснути опругу жице за уземљење А испод контактне избочине (видети слику 12.53).

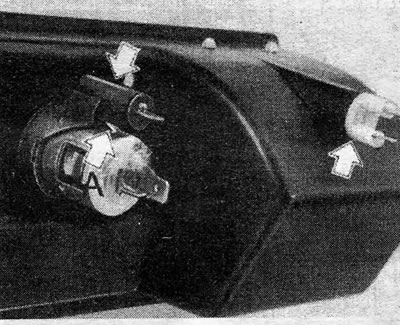

Слика 12.53. Инсталирани упаљач за цигарете: А - Уземљујућа опруга. Стрелице означавају држаче сијалица за упаљач и пепељару
9. Уградите држач сијалице за сијалицу пепељаре.
10. Направите следеће електричне везе:
- Црна - позитивна жица за упаљач А
- Браон - негативна жица упаљача А
- Црна - позитивна жица сијалице упаљача за цигарете B
- Црно-браон - сијалица пепељаре C

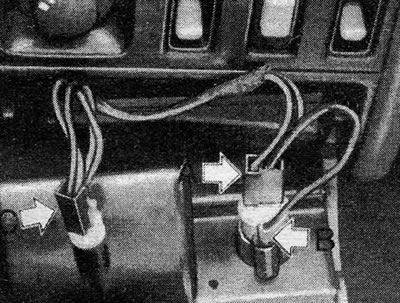

Слика 12.53. Инсталирани упаљач за цигарете.A - Опруга за уземљење Стрелице означавају држаче сијалица за упаљач и осветљење пепељаре
11. Сада повежите жице из упаљача за цигарете и обе сијалице са резервним контактом (15) на кутији са осигурачима.
12. Спојите жицу за уземљење на десну страну носача стуба управљача помоћу саморезних вијака и осигуравајуће подлошке у предвиђеном отвору.
13. Укључите паљење (положај "ON") и уметните елемент у утичницу, уверите се да се елемент упали и да се лампица упали.
Гледајте
14. Уклоните декоративну плочу са предњег панела.
15. Ожичење сата ће укључивати обичну црвену жицу и обичну сиву жицу.
16. Спојите црвену жицу између позитивног терминала сата и терминала (30) на кутији са осигурачима (видети слику 12.55).

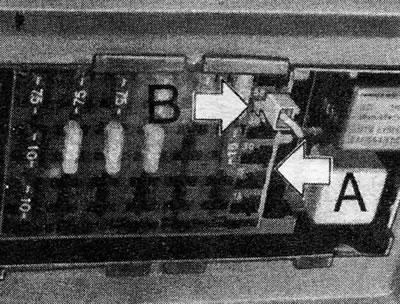

Слика 12.55. Електрични прикључци сата на кутији са осигурачима А - Контакт осигурача 30; Б - Контакт осигурача 58
17. Спојите сиву жицу између сијалице сата и терминала (58) на кутији са осигурачима.
18. Спојите жицу за уземљење између сата и десне стране носача стуба управљача. Користите саморезне завртње и осигуравајућу подлошку у предвиђеној малој рупи (видети слику 12.56).

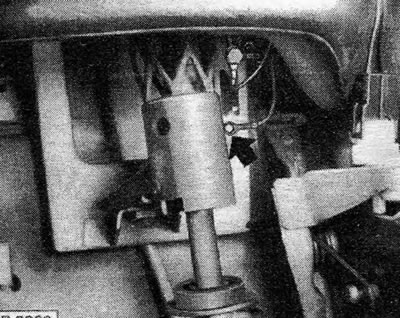

Слика 12.56. Уземљење сата на носачу стуба управљача
Сијалица индикатор уписан ("ON") гасу и прекидач
19. На каснијим моделима 1.3 опремљеним ручним карбуратором са саугом, може бити инсталиран индикатор да је сауг укључен (положај "ON").
20. Искључите батерију.
21. Уклоните филтер за ваздух.
22. Искључите тренутну сајлу гаса из карбуратора.
23. Уклоните поклопац са дна предње плоче (видети слику 12.57).

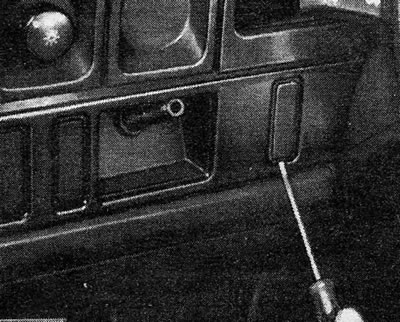

Слика 12.57. Скидање поклопца са завртња монтажне плоче контроле гаса (верзија са воланом на левој страни)
24. Одвојите осигуравајући клин са ручице гаса.
25. Одврните навртку за монтажу утичнице за контролу гаса.
26. Одврните и уклоните завртње и уклоните предњу плочу прекидача (видети фотографију 44.26).

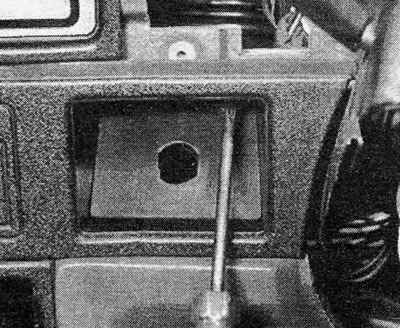

Фотографија 44.26 Уклањање завртња за монтажу предњег прекидача ради приступа ручици гаса
27. Скините инструмент таблу као што је описано у одељку 26.
28. Вратите сијалицу у грло показивача на инструмент табли.
29. Уклоните постојећи склоп сајле гаса и инсталирајте нови са прекидачем.
30. Спојите индикаторску лампицу на терминал (15) на кутији са осигурачима.
31. Спојите жицу прекидача гаса на грло сијалице.
32. Спојите смеђу жицу за уземљење на носач на десној страни стуба управљача. Користите саморезне завртње и осигуравајућу подлошку у предвиђеном отвору.
33. Поново инсталирајте све претходно уклоњене делове и компоненте.
Индикатор и прекидач за укључену ручну кочницу
34. Искључите батерију.
35. Скините возачево седиште.
36. Уклоните клинове ваљка и пластични поклопац на десном волану седишта (видети слику 12.58).

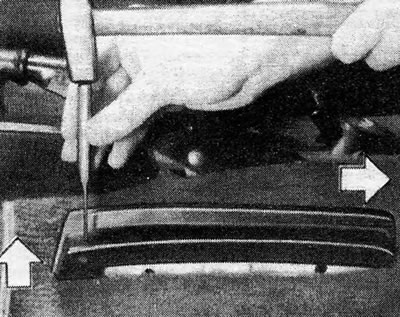

Слика 12.58. Уклањање клина за затезање предњег седишта
37. Уклоните лајсну прага врата, поклопац испод инструмент табле и доњи панел са стране возача.
38. Погледајте поглавље 9 и уклоните ручицу ручне кочнице.
39. Причврстите прекидач за основу полуге завртњима и поставите полугу на место (видети слику 12.59).

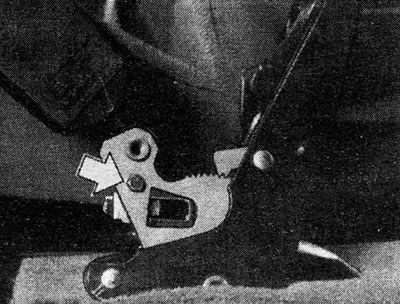

Слика 12.59. Прекидач за укључену ручну кочницу - означено стрелицом
40. Инсталирајте ожичење између прекидача и задње стране инструмент табле, провлачећи га испод тепиха, прага и испод украсне плоче.
41. Уклоните инструмент таблу као што је раније описано у овом поглављу.
42. Уградите сијалицу показивача и њен држач у задњи део инструмент табле (видети слику 12.60).

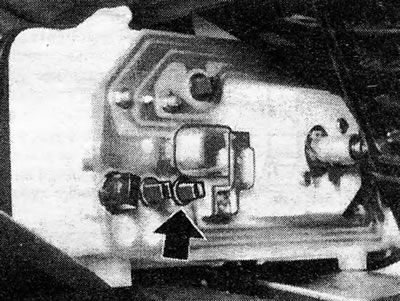

Слика 12.60. Индикаторска лампица за укључену ручну кочницу - означена стрелицом
43. Спојите крај новоинсталиране жице на вишеструки утикач (видети слику 12.61).

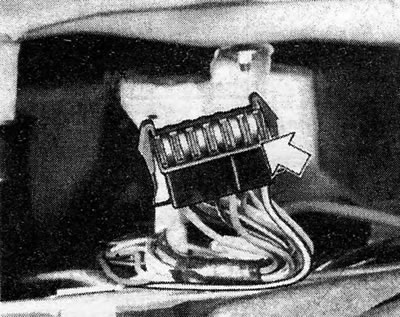

Слика 12.61. Повезивање индикатора ручне кочнице са вишеструким утикачем електричног ожичења
44. Са укљученим паљењем, проверите да ли се индикаторска лампица пали када је ручна кочница повучена. Поново инсталирајте уклоњене делове и компоненте.
Истицање одељења за рукавице ("бардачка")
45. Повежите ожичење између кутије са осигурачима и претинца за рукавице. Правилно га причврстите на задњу страну предње плоче.
46. Уградите сијалицу и грло у претинац за рукавице, заједно са прекидачем.
47. Спојите смеђу жицу за уземљење између сијалице и отвора који се налази у десном носачу стуба управљача. За ово користите саморезни вијак и осигуравајућу подлошку.
48. Спојите црну жицу на терминал (15) на кутији са осигурачима.
Осветљење пртљажника (хечбек)
49. Исеците рупу у решетки вентилационог отвора са унутрашње стране возила и причврстите сијалицу (видети слику 12.62).
Слика 12.62. Положај осветљења пртљажника - Хечбек Мере су дате у мм
50. Спојите жицу са сијалице на кутију са осигурачима, водећи је до жице која долази из контакта (30). Провуците жицу испод тепиха.
51. Инсталирајте клипни прекидач на оквир задњих врата и повежите га са напајањем и уземљењем (видети слику 12.63).

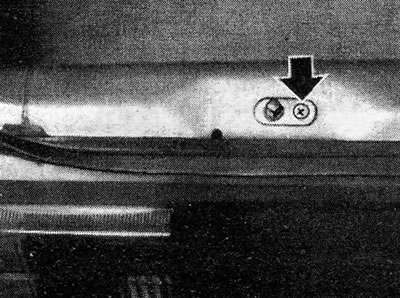

Слика 12.63. Прекидач за осветљење пртљажника на задњим вратима Вијак за монтажу је означен стрелицом
Осветљење пртљажника (лимузина)
52. Уградите грло сијалице и сијалицу (видети слику 12.64).

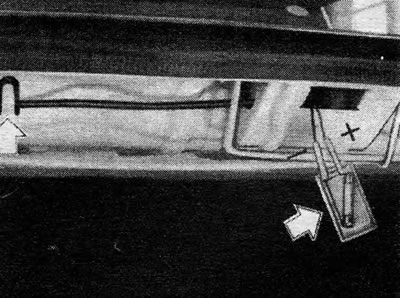

Слика 12.64. Положај светла пртљажника Стрелице означавају позадинско осветљење и стезаљку жице
53. Инсталирајте прекидач у отвор за монтажу који се налази на носачу леве шарке (видети слику 12.65).

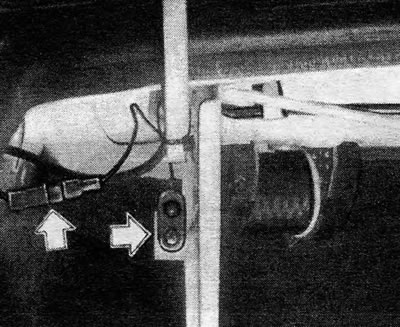

Слика 12.65. Прекидач светла у пртљажнику и електрични утикач - означено стрелицама
54. Спојите смеђу жицу за уземљење на прекидач.
55. Спојите црвену жицу на црвени (резервни) конектор у суседном кабловском снопу возила. Ако резервни конектор није инсталиран, провуците нову жицу испод тепиха на прагу до терминала (30) на кутији са осигурачима (трећи терминал одоздо, заштићен осигурачем бр. 4).
Осветљење моторног простора
56. Инсталирајте сијалицу и повежите постојећу жицу са сиво/зеленим конектором у суседном ожичењу. Ако такав конектор недостаје, провуците нову жицу између сијалице у моторном простору и левог предњег светла за паркирање (видети слику 12.66).

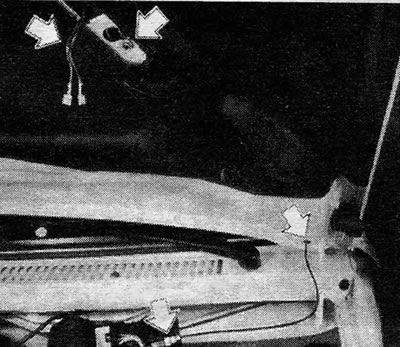

Слика 12.66. Осветљење моторног простора. Стрелице означавају везе, тачку уземљења и капицу
57. Причврстите жицу за уземљење на тело помоћу саморезног завртња и осигуравајуће подлошке.
58. Осветљење моторног простора се укључује само када су упаљена светла возила.
Помоћна светла
59. Искључите батерију
60. Скините доњи део поклопца управљачког стуба.
61. Уклоните поклопац испод предње плоче на страни кутије са осигурачима.
62. Извадите кутију са осигурачима притиском на средину њеног горњег дела одвијачем, у посебно предвиђеном удубљењу. Притисните врх кутије са осигурачима и отпустите је из држача на дну.
63. Уклоните предњи браник и решетку хладњака као што је описано у поглављу 11.
64. Избушите рупе за монтажу помоћних светала (25,0 мм) у бранику према слици 12.67.

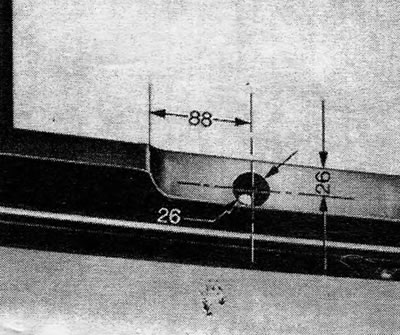

Слика 12.67. Положај отвора за постављање помоћних светала Мере су дате у мм
65. Монтирајте носаче лампе помоћу ојачавајућих плоча, заптивки, навртки и подлошки које се налазе у комплету.
66. Уградите браник и решетку хладњака. Причврстите носач на решетку.
67. Избушите рупу у моторном простору, на задњем горњем делу, и провуците ожичење (са гуменом чизмом) кроз њу тако да се ожичење завршава близу кутије са осигурачима.
68. Причврстите релеј на носач и причврстите га на кутију са осигурачима (видети слику 12.68).

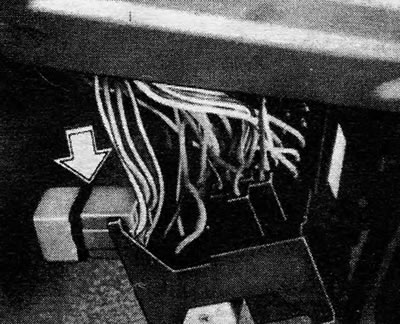

Слика 12.68. Релеј помоћних фарова - означено стрелицом
69. Обавља следеће повезивање са њом:
- (а) Црвена жица, контакт (30) са прекидачем за кратке светла фарова
- (б) Бела жица, контакт (85) са контактом прекидача за кратке светла предњих фарова
- (ц) Уземљење за контакт (85)
- (г) Контакт (87) са дугим снопом предњих фарова
70. Сада повежите жицу са контакта релеја (30) са црвеном жицом прекидача за кратке светла фарова (видети слику 12.69).

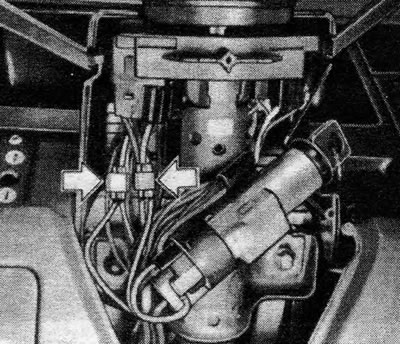

Слика 12.69. Повезивање ожичења помоћних фарова са прекидачем за кратке светла фарова Конектори су означени стрелицама

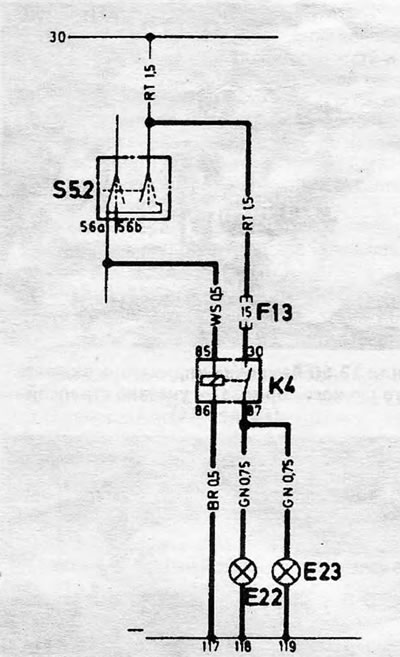

Слика 12.70. Дијаграм електричног кола помоћних фарова Е22 Леви помоћни фар; Е23 Десни помоћни фар; F13 Осигурач на релеју; K4 Релеј помоћних фарова; S52 Прекидач за кратке светла
71. Спојите жицу са контакта релеја (85) на белу жицу контакта кратког светла (56а).
72. Спојите жицу за уземљење од контакта релеја (86) до десног носача управљачког стуба користећи предвиђену рупу за ту сврху, саморезни вијак и осигуравајућу подлошку.
73. Провуците жицу за напајање од контакта релеја (87) кроз гумену капицу на врху мотора и повежите је са грлиштима сијалице.
74. Поново повежите батерију, проверите рад фарова, а затим поново инсталирајте све претходно уклоњене делове.
75. Подесите снопове фарова, погледајте Одељак 31 за детаље.
Светла за маглу
76. Светла за маглу се обично монтирају на доњи спојлер.
77. Избушите рупе и поставите фарове према слици 12.71.

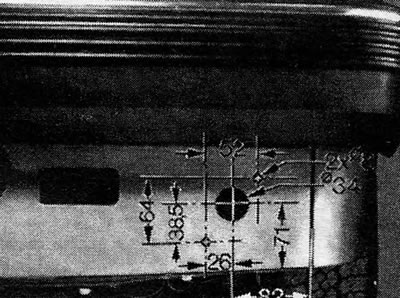

Слика 12.71. Положај отвора за монтажу светла за маглу. Мере су дате у мм
78. Радећи из унутрашњости возила, уклоните доњу плочу прекидача са инструмент табле. На возилима са ручним управљањем гасом, потребно је да уклоните ручицу гаса и њен утичницу (видети горе у овом одељку), као и три завртња на панелу прекидача.
79. Уградите прекидач за светла за маглу у слободан простор и повежите га на следећи начин:
- Контакт 1 - уземљење
- Контакт 2 - жица од контакта релеја (85)
- Контакт 3 - жица из контакта кутије са осигурачима (15)
- Контакт 4 - жица од контакта релеја (87)
80. Скините поклопац са доње стране предње плоче, као и горњи поклопац стуба управљача.
81. Спојите релеј на кутију са осигурачима, која мора бити искључена тако да се ожичење релеја може усмерити на задњу страну кутије са осигурачима на следећи начин:
- Релејни контакт (30) од прекидачког контакта (58)
- Контакт релеја (87) до жице светла за маглу
- Релејни контакт (85) од прекидачког контакта (2)
- Релејни контакт (86) од контакта прекидача за кратке светла предњих фарова (56а)
82. Спојите жицу из контакта релеја (86) са белом жицом која иде из контакта прекидача за кратке светла (56а).
83. Отпустите главни прекидач светла са панела за монтажу прекидача и повежите жицу са контакта релеја (30) са сиво/зеленом жицом која долази са контакта прекидача светла (58).
84. Спојите жицу за уземљење са контакта (1) прекидача светла за маглу на десни носач управљачког стуба. У ту сврху је предвиђена посебна рупа, као и саморезни вијак и подлошка за закључавање.
85. Избушите рупу на врху моторног простора и у њу ставите гумену капицу да бисте кроз њу провукли електричну жицу.
86. Провуците жицу кроз ову капицу, спојите је са контактом (87) релеја и са контактом (А) на светлу за маглу (видети слику 12.72).

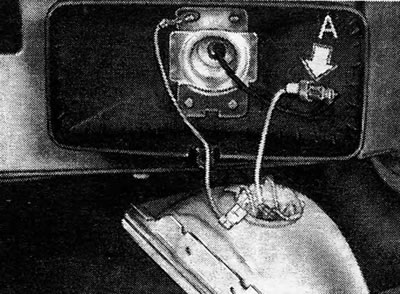

Слика 12.72. Електрични прикључци светала за маглу Погледајте коментаре у тексту

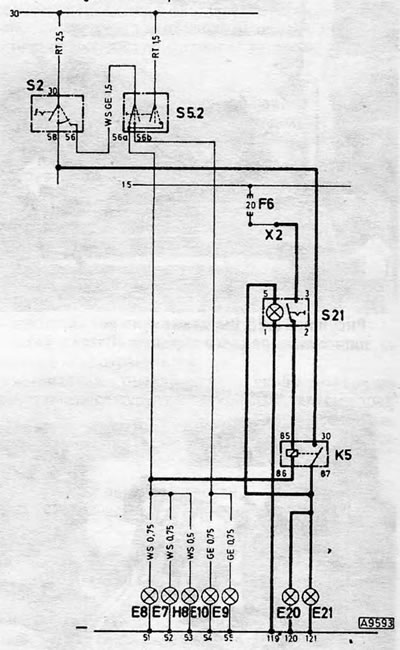

Слика 12.73 Дијаграм ожичења светала за маглу Е8 Лево предње светло - дуго светло; Е20 Лево светло за маглу; Е21 Десно светло за маглу; F6 Кутија са осигурачима (осигурач бр. b); K5 релеј за светла за маглу; S2 Прекидач за светло; S21 Прекидач за светла за маглу; S52 Прекидач за кратке светла фарова; Кутија са осигурачима X2 (терминал бр. 15)
87. Спојите жицу са контакта (S) на прекидачу за светла за маглу на жицу која долази са контакта релеја (87).
88. Спојите жице са контакта прекидача за светла за маглу (3) на контакт (15) на кутији са осигурачима.
89. Вратите кутију са осигурачима и причврстите прекидач за светла за маглу на панел прекидача.
90. Вратите поклопац управљачког стуба и доњи поклопац испод инструмент табле.
91. Повежите батерију.
92. Проверите да ли се светла за маглу пале само када је контакт укључен и да ли су укључена бочна или кратка светла. Када се укључе дуга светла, светла за маглу треба да се искључе.
93. Подесите смер снопа светла за маглу.
