Уклањање
1. Одвојите негативни (-) терминал са батерије.
2. Повуците паркирну кочницу, подигните предњи део возила и безбедно га ослоните на постоље дизалице.
3. Вывинтите завртњи и уклоните брызговик (заштиту) моторног одељка.
4. Одврните завртње и уклоните топлотни штит хидрауличног модулатора.
5. Искључите напојни вод са пумпе серво управљача. Ставите посуду испод споја који ћете одвојити како бисте сакупили течност која цури.
6. Уклоните поклопац кутије са осигурачима у моторном простору и одвојите кутију од држача.
7. Уклоните поклопац кутије релеја у моторном простору. Уклоните управљачку јединицу мотора и одвојите од ње вишепински конектор.
8. Уклоните релеј контролне јединице мотора.
9. Одвојите три конектора из кутије са осигурачима у моторном простору.
10. Уклоните што је више могуће течности из резервоара серво управљача.
11. Отпустите монтажне стезаљке и одвојите два црева из резервоара серво управљача. Ставите посуду испод споја који ћете одвојити како бисте сакупили течност која цури.
Оригинал објављен на веб-сајту (www.opelbook.ru)
12. Уклоните резервоар течности серво управљача са држача за монтирање, затим одврните завртње за монтирање носача и уклоните га.
13. Одврните монтажни вијак и одспојите вишепински утикач кабелског свежња електронске контролне јединице ABSAC.
14. Уклоните што је могуће више течности из експанзионог резервоара кочионог система.
15. Одврните спојне навртке и одвојите кочионе водове од главног цилиндра. Испод поставите посуду да сакупите течност која цури и затворите отворе у цевима.
16. Означите свих шест кочионих цеви хидрауличног модулатора како бисте избегли забуну током инсталације. Одврните матице и уклоните цеви из модулатора. Зачепите кочионе водове и отворе хидрауличног модулатора да бисте спречили прекомерни губитак течности и улазак прљавштине.
17. Одвојите хидраулични модулатор од монтажног држача и уклоните га из моторног простора, водећи рачуна да га не нагнете да спречите цурење течности.
Уградња хидрауличног модулатора се врши обрнутим редоследом
18. Доведите ниво течности у резервоар серво управљача на нормалу.
19. Одзрачите кочиони систем (види релевантно поглавље).
20. Уверите се да индикатор светли ABS гаси се након покретања мотора.
21. Проверите рад система у радионици помоћу посебне дијагностичке опреме.
Уклањање прекидача за контролу проклизавања
22. Уверите се да је кључ за паљење у "Off", затим пажљиво одвојите прекидач од инструмент табле помоћу малог шрафцигера. Ставите картон или тканину испод одвијача да не бисте оштетили инструмент таблу.
23. Искључите утикач из прекидача. Прекидач се инсталира обрнутим редоследом од уклањања.
Сензор брзине предњег точка
Уклањање
24. Одспојите негативни (-) терминал кабла са батерије.
25. Затегните ручицу ручне кочнице, подигните предњи део аутомобила, поставите га на постоље дизалице и уклоните предњи точак.
26. Ослободите жицу сензора из држача на подупирачу амортизера предњег вешања и луку точка. Не мешајте ову жицу са жицом сензора истрошености кочионих плочица.

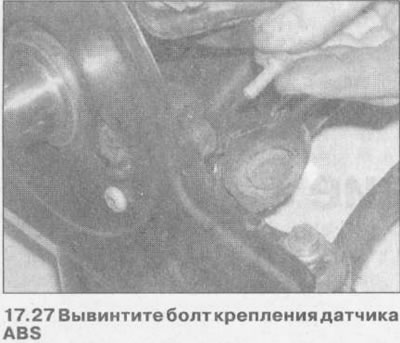

27. Помоћу насадног кључа одврните монтажни вијак и уклоните сензор из држача за монтирање (погледајте илустрације 17.27 и 17.27а).
Инсталирање сензора ABS се врши обрнутим редоследом од уклањања Пре уградње, нанесите малу количину заштитне масти на тело сензора.
28. Проверите рад система у радионици помоћу посебне дијагностичке опреме.
Сензор брзине задњег точка
Уклањање
29. Одвојите терминал негативног (-) кабла са батерије.
30. Затегните ручицу ручне кочнице, подигните задњи део аутомобила, поставите га на постоље и уклоните задњи точак.
31. Одвојите утикач сензора и ослободите његову жицу из затварача на дну.

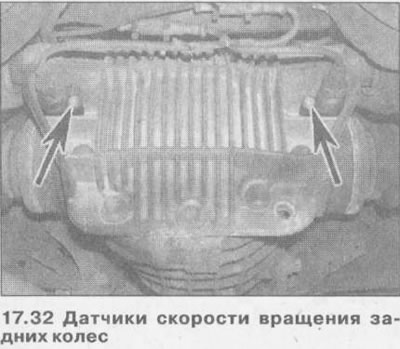

32. Одврните монтажни вијак и уклоните сензор ABS (види илустрацију).
Инсталирање сензора ABS задњи точак се уклања обрнутим редоследом од уклањања.
Пре уградње, нанесите малу количину заштитне масти на тело сензора.
33. Проверите рад система у радионици помоћу посебне дијагностичке опреме.
