Componentele sistemului de colectare a vaporilor de combustibil (Opel Omega B)

Filtru de carbon

Demontare și instalare

1. Scoateți roata din față dreaptă.

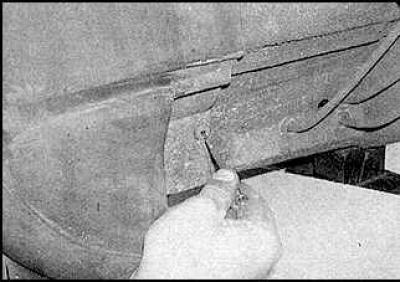

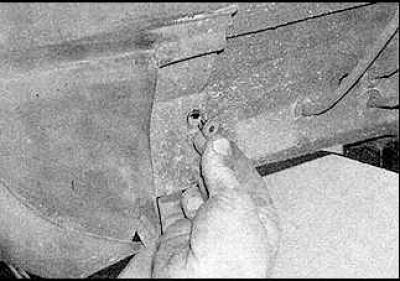

2. Slăbiți piulițele de montare și împingeți știfturile.



3. Scoateți părțile exterioare ale elementelor de fixare.

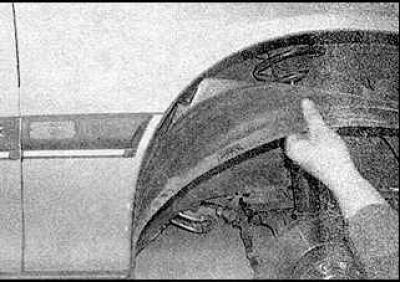

4. Scoateți inserția de trecere a roții din față dreapta.

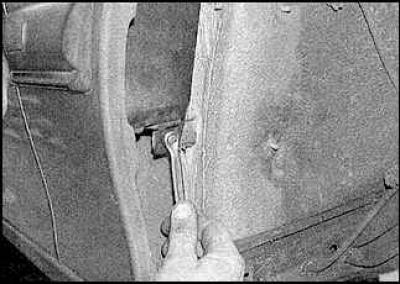

5. Deșurubați piulița de fixare.

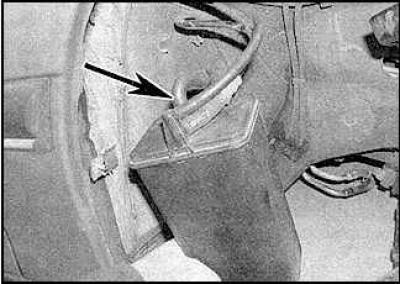

6. Scoateți filtrul de carbon (indicat de săgeată) din prinderi. Marcați și deconectați furtunurile.

7. Instalarea se efectuează în ordinea inversă a demontării.

Supapă de suflare

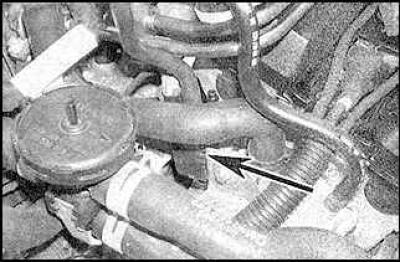

Amplasarea supapelor la motoarele de 2,5 și 3,0 L



La motoarele de 2,5 și 3,0 L, o supapă de purjare (indicat de săgeată) situat în spatele chiulasei.

Demontare și instalare

Motor 2.0L SOHC

1. Deconectați conectorul de conectare a supapei.

2. Deconectați furtunurile de la supapă, deșurubați șuruburile de montare și scoateți supapa.

3. Instalarea se efectuează în ordinea inversă a demontării.

Motor 2.0L DOHC

4. Deconectați conectorul de conectare a supapei.

5. Slăbiți șuruburile de montare și scoateți supapa împreună cu suportul de montare de pe chiulasă.

6. Etichetați și deconectați furtunurile de vid.

7. Instalarea se efectuează în ordinea inversă a demontării.

[Text copiat de pe un site web de internet www.opelbook.ru]

Motoare de 2,5 si 3,0 litri

8. Scoateți secțiunea superioară a galeriei de admisie.

9. Deșurubați șurubul de fixare a supapei, deconectați conectorul de conectare și furtunurile.

10. Instalarea se efectuează în ordinea inversă a demontării.
