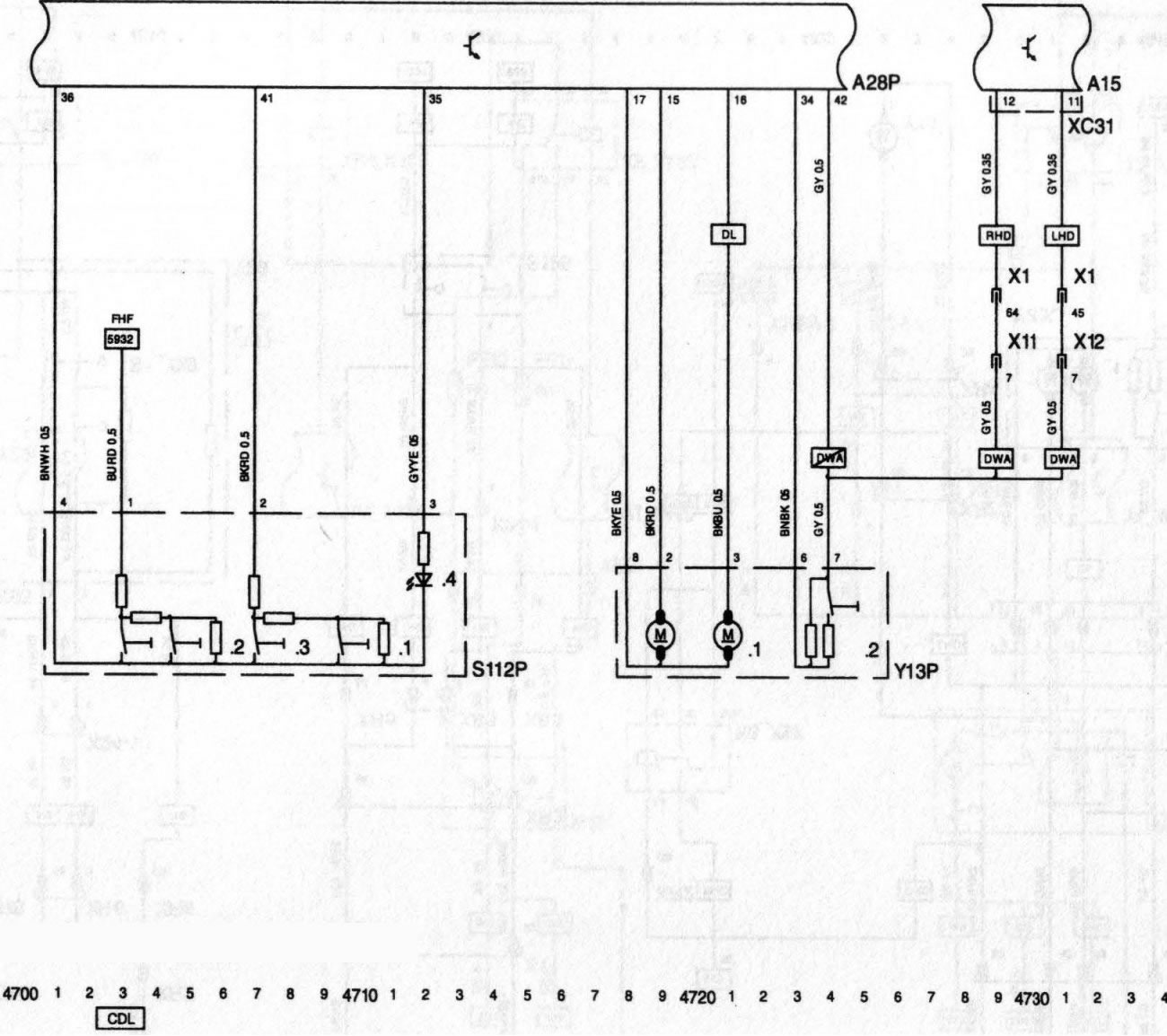

Schemat okablowania pojedynczego zamka — przednie drzwi pasażera (Opel Vectra C)

            0

Pojedynczy zamek - przednie drzwi pasażera



Otwórz duży obraz w nowej karcie →
Otwórz duży obraz w nowej karcie →

Symbole stosowane na schematach urządzeń elektrycznych znajdują się tutaj →
