Głośniki szerokopasmowe (przód i tył)
Uwaga: Głośniki są zamocowane w zespołach drzwi.
1. Aby uzyskać dostęp do głośnika, zdejmij tapicerkę odpowiednich drzwi (patrz rozdział 11).
2. Wykręć 3 śruby mocujące (zobacz opór. ilustracja) i wyjmij głośnik, a następnie odłącz złącze przewodów.

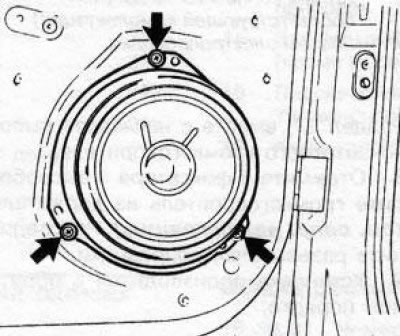

30.2 Śruby mocujące (oznaczone strzałkami) głośnik pełnozakresowy
3. Montaż odbywa się w odwrotnej kolejności.
Głośnik wysokotonowy z przodu
4. Zdejmij tapicerkę odpowiednich drzwi (patrz rozdział 11).
5. Z plastikowym klinem (Hazet 1965-20) oddzielić trójkątną okładzinę przednich drzwi, wykręcić zatrzaski i wyjąć głośnik z siedzenia (zobacz opór. ilustracja), odłącz złącze przewodów głośnika wysokotonowego.

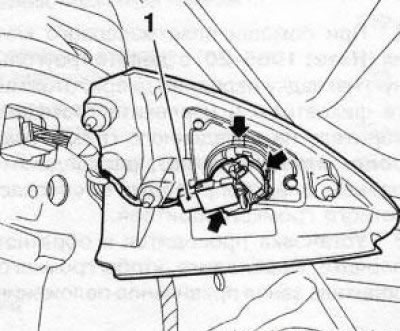

Złącze 30,5 (1) okablowania głośnika wysokiej częstotliwości, strzałki wskazują zaciski głośnika
6. Montaż odbywa się w odwrotnej kolejności. Upewnij się, że głośnik znajduje się we właściwej pozycji.
Tylny głośnik wysokotonowy
7. Wymontuj przełącznik sterowania elektrycznymi szybami poszczególnych tylnych drzwi (patrz rozdział 27) wraz z nakładką na głośnik wysokotonowy.
8. Naciśnij 3 zatrzaski i zwolnij głośnik z uchwytu (zobacz opór. ilustracja). Odłączyć złącze elektryczne.

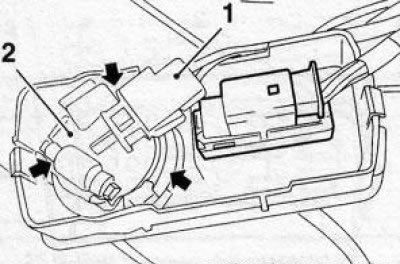

30.8 Złącze (1) przewody elektryczne i zaciski (oznaczone strzałkami) tylny głośnik wysokotonowy (2)
9. Montaż odbywa się w odwrotnej kolejności.
Głośnik na desce rozdzielczej
10. Za pomocą plastikowego klina podważ i oddziel osłonę głośnika od tablicy rozdzielczej (zobacz opór. ilustracja). Jeśli jest na wyposażeniu, odłącz złącze przewodów i wyjmij czujnik nasłonecznienia z tylnej części pokrywy.

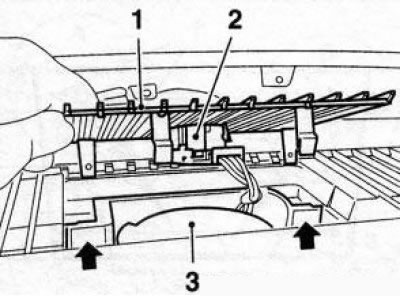

30.10 Demontaż głośnika (3) z tablicy rozdzielczej - strzałki wskazują śruby mocujące: 1. Osłona głośnika; 2. Czujnik nasłonecznienia (z odpowiednim wyposażeniem); 4. Złącze przewodów
Uwaga: Uważaj, aby nie przepuścić kabla przez otwór w tablicy rozdzielczej.
11. Wykręć 2 śruby mocujące (zobacz opór. ilustracja) wyjmij głośnik i odłącz złącze przewodów.

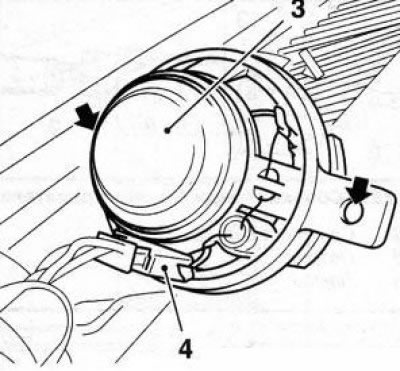

30.11 Złącze (4) okablowanie głośnikowe (3)
12. Montaż odbywa się w odwrotnej kolejności. Dociśnij osłonę głośnika, aż zatrzaśnie się w desce rozdzielczej.
