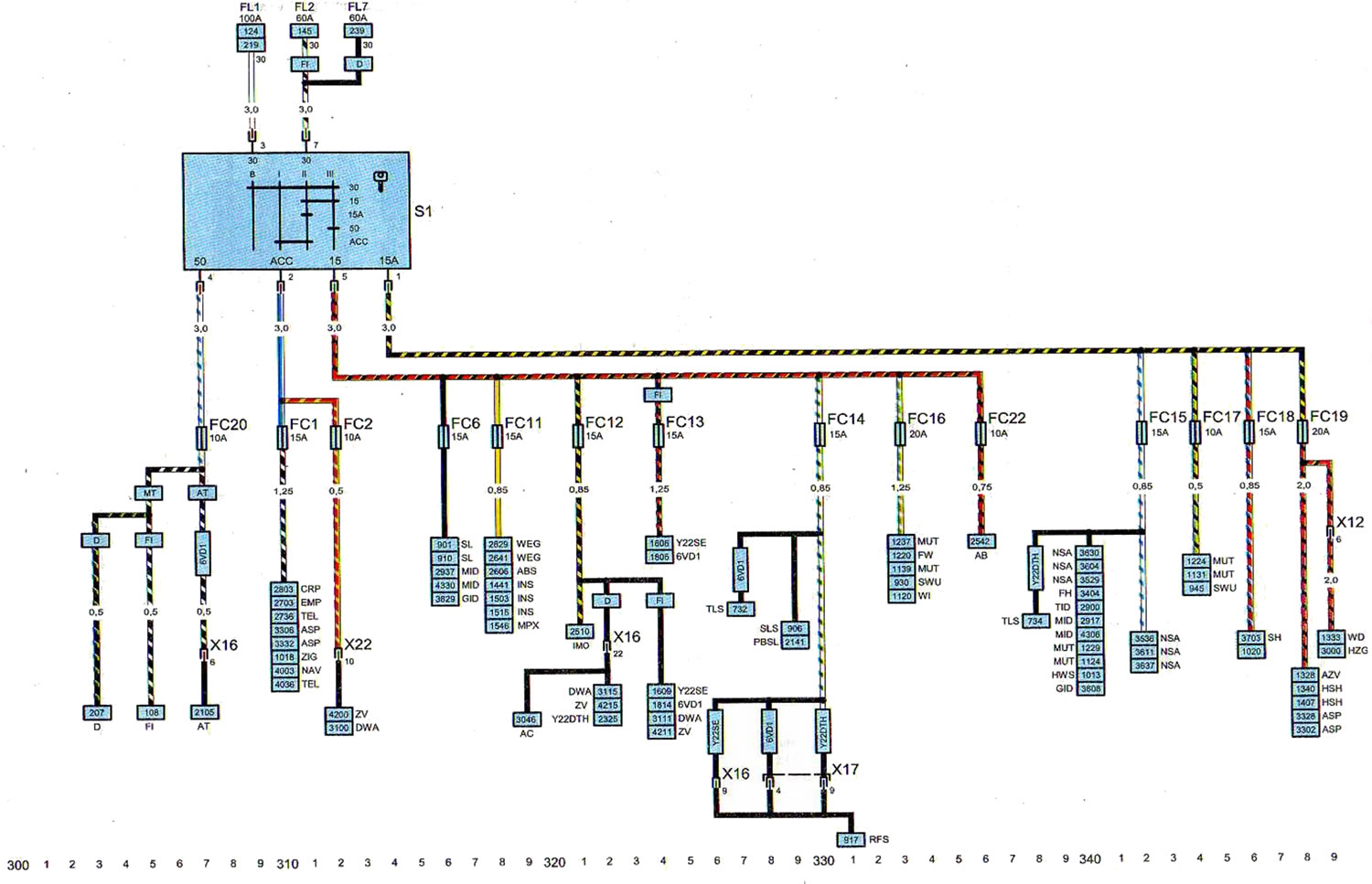

Schemat 3. Wyłącznik zapłonu (Opel Frontera B)

Klucz do schematu 3

Komponenty

FC1 - bezpiecznik
FC2 - bezpiecznik
FC6 - bezpiecznik
FC11 - bezpiecznik
FC13 - bezpiecznik
FC14 - bezpiecznik
FC15 - bezpiecznik
FC16 - bezpiecznik
FC17 - bezpiecznik
FC18 - bezpiecznik
FC19 - bezpiecznik
FC20 - bezpiecznik
FC22 - bezpiecznik
S1 - rozrusznik

Znajomości

X12 - Wiązka przewodów zestawu wskaźników i komory silnika
X16 - Wiązka przewodów zestawu wskaźników i komory silnika
X17 - Wiązka przewodów zestawu wskaźników i komory silnika
X22 - Wiązka przewodów zestawu wskaźników i komory silnika

Skróty

1GNI - wyłącznik zapłonu
VOLT-B - skrzynka bezpieczników i przekaźników do samochodu z silnikiem benzynowym
VOLT-D - skrzynka bezpieczników i przekaźników do pojazdu z silnikiem diesla
6VDI - samochód z silnikiem benzynowym 6VDI
30 - zacisk stale pod napięciem
60A - 60 amperów
100A - 100 amperów
AB - poduszka powietrzna
ABS - układ zapobiegający blokowaniu kół
AC - klimatyzator
ASP - lusterko zewnętrzne
AT - automatyczna skrzynia biegów
AZV - hak holowniczy
CRP - telefon w salonie
D - silnik diesla
DWA - alarm bezpieczeństwa
EMR - odbiornik radiowy
FH - podnośnik szyby
FI - samochód z silnikiem benzynowym
FL1 - bezpiecznik główny FL1
FL2 - bezpiecznik główny FL2
FL7 - bezpiecznik główny FL7
FW - wycieraczka szyby przedniej
GID - Graficzny wyświetlacz informacji
HSH - ogrzewanie tylnej szyby
HWS - Przełącznik świateł awaryjnych
HZG - grzejnik
IH - ogrzewanie postojowe
IMO - immobilizer (system antykradzieżowy)
INS - zestaw wskaźników
MID - Wyświetlacz wielofunkcyjny
MRX - zestaw wskaźników bez wyświetlacza
MT - manualna skrzynia biegów
MUT - timer
NAV - nawigator
NSA - Przełącznik napędu na wszystkie koła
PBSL - Blokada hamulca postojowego
RFS - światła cofania
SH - podgrzewane siedzenia
SL - światła stopu
SLS - włącznik świateł stopu
SWU - Przełącznik wycieraczek szyby przedniej pod kierownicą
TEL- telefon
TID - wyświetlacz komputera pokładowego
TLS - Przełącznik kierunkowskazów
WD - odrzutowiec
WEG - prędkościomierz
WI - sprzątaczka
Y22DTH - Silnik wysokoprężny z turbodoładowaniem Y22 o zwiększonej mocy
ZIG - zapalniczka samochodowa
ZV - zamek centralny
