Szczegóły układu hamulca postojowego pojazdów wyposażonych w hamulce bębnowe tylnych kół:
1 - dźwignia hamulca postojowego;
2 - napędy wzdłużne;
3 - sektor przekładni;
4 - zatrzask;
5 — włącznik lampki kontrolnej hamulca postojowego;
6 - korektor;
7 - linka hamulca postojowego.

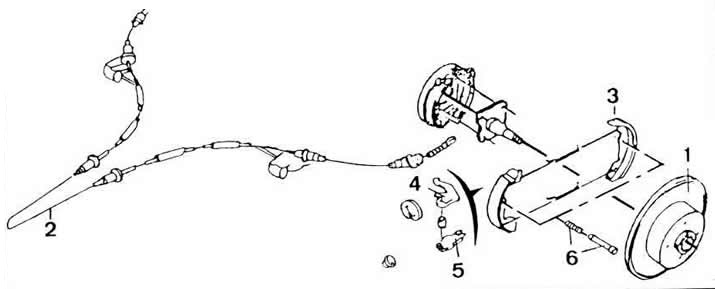

Szczegóły układu hamulca postojowego pojazdów wyposażonych w hamulce tarczowe tylnych kół:
1 - tarcza hamulcowa;
2 — linka napędu hamulca postojowego;
3 - klocki hamulca postojowego;
4 — dźwignia napędu klocków hamulca postojowego;
5 - rozwijany pasek;
6 — podstawowy palec bloku.
