A vezérlőrendszer kialakításának leírása (Opel Zafira A)

A motorvezérlő rendszer egy olyan komplex rendszer, amely az üzemanyag-levegő keveréket a különböző motorüzemmódokhoz szükséges arányban és mennyiségben elkészíti, a keveréket a hengerekhez juttatja és meggyújtja. A motorvezérlő rendszer elektronikus vezérlőegységet (ECU), információs érzékelőket tartalmaz (jeleik alapján az ECU meghatározza a motor működési módját) és aktuátorok (közvetlenül a motor hengereibe szállított üzemanyag-levegő keverék összetételének és mennyiségének, valamint a gyújtás pillanatának megváltoztatására szolgál). A motor hengereibe belépő üzemanyag és levegő tisztítására üzemanyag- és levegőszűrőket használnak.

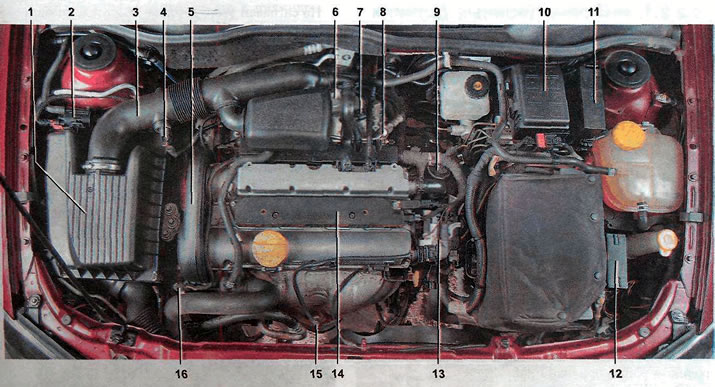

Az Astra autó 1.4 és 1.6 DOHC motorvezérlő rendszerének fő elemeinek elhelyezkedése (dekoratív motorburkolat eltávolítva):
1 - légszűrő;
2 - az adszorber ürítőszelepe;
3 - levegőellátó cső;
4 - érzékelő a hengerekbe belépő levegő hőmérsékletére;
5 - vezérműtengely helyzetérzékelő (a felső vezérműszíj burkolat alatt található);
6 - fojtószelep-szerelvény;
7 - abszolút nyomásérzékelő a szívócsőben;
8 - üzemanyag-elosztó;
9 - kipufogógáz-visszavezető szelep;
10 - biztosíték és relé szerelőblokk;
11 - biztosítékdoboz;
12 - relé blokk;
13 - A motorvezérlő rendszer (ECU) elektronikus vezérlőegysége;
14 - gyújtás modul;
15 - oxigénkoncentráció-szabályozó érzékelő;
16 - hűtőfolyadék hőmérséklet-érzékelő.

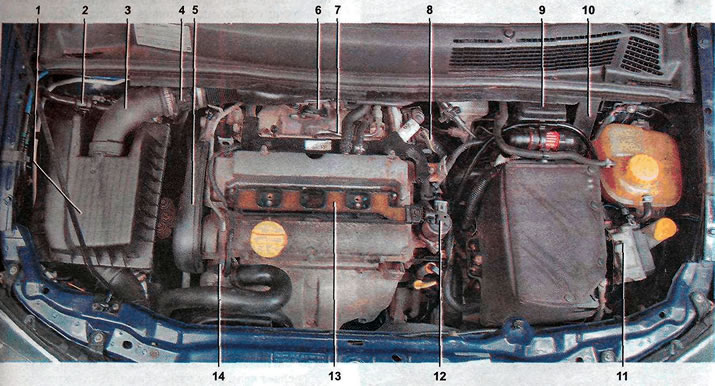

A motorvezérlő rendszer fő elemeinek elhelyezkedése 1.8 DOHC autó Zafira (dekoratív motorburkolat eltávolítva):
1 - légszűrő;
2 - az adszorber ürítőszelepe;
3 - levegőellátó cső;
4 - levegőtömeg-érzékelő;
5 - vezérműtengely helyzetérzékelő (a felső vezérműszíj burkolat alatt található);
6 - fojtószelep-szerelvény;
7 - üzemanyag-elosztó;
8 - A motorvezérlő rendszer (ECU) elektronikus vezérlőegysége;
9 - biztosíték és relé szerelőblokk;
10 - biztosítékdoboz;
11 - Sebességtartó automatika (ha telepítve van);
12 - kipufogógáz-visszavezető szelep;
13 - gyújtás modul;
14 - hűtőfolyadék hőmérséklet-érzékelő.
