Figyelmeztetés: Az üzemanyag-elosztócsövek eltávolítása után helyezze el őket úgy, hogy összeszereléskor a megfelelő helyükre szerelhetők legyenek.
Eltávolítás
Szerelje le a szívócsonk felső részét (lásd a vonatkozó fejezetet).
Távolítsa el a vezérműtengelyt (lásd a vonatkozó fejezetet).
Válasszuk le a nagynyomású üzemanyagvezetéket az üzemanyag-elosztócsőről.

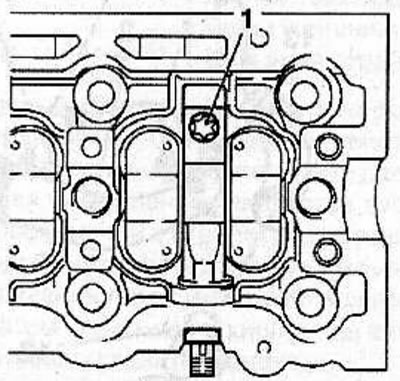

Távolítsa el a csavarokat (1), lazítsa meg az üzemanyag-elosztócső illesztését, és a motor eleje felé haladva vegye le az üzemanyag-elosztócsöveket.
Telepítés

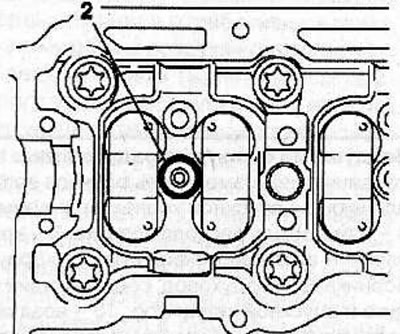

Szereljen fel egy új tömítőgyűrűt (2) az üzemanyag-befecskendezőre.

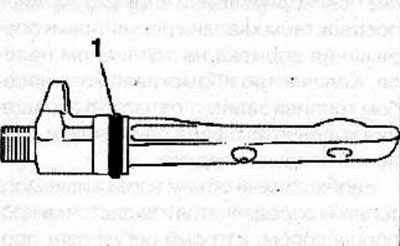

Szereljen fel egy új tömítőgyűrűt (1) az üzemanyag-elosztócsőre, és kenje meg egy vékony réteg szilikon kenőanyaggal.
Szerelje be az üzemanyag-elosztócsövet a hengerfejbe, ügyelve arra, hogy ne sértse meg a tömítőgyűrűt.
Figyelem! Csak ez az üzemanyag-elosztócső rögzítési eljárás biztosítja az elosztócső megfelelő illeszkedését a befecskendezőn.
Rögzítse az üzemanyag-elosztócsövet egy új csavarral, és húzza meg az alábbiak szerint:

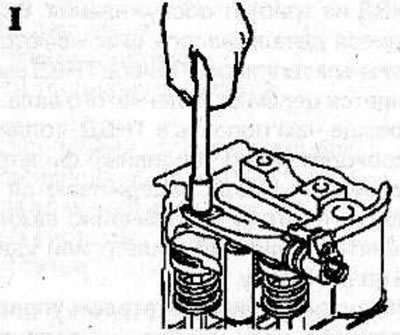

I Kézzel húzza meg a csavart a Torx fejjel, ne használja a villáskulcs nyelét.

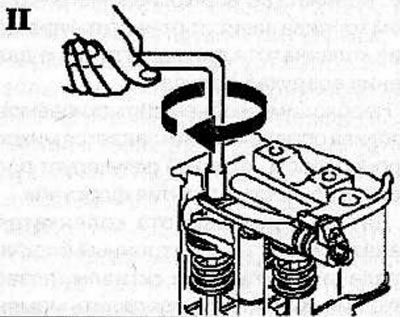

II A villáskulcs segítségével forgassa el a csavart 360°-os szögben.
Csatlakoztassa a nagynyomású üzemanyagcsövet az üzemanyag-elosztócsőhöz, és húzza meg a hollandi anyát 25 Nm nyomatékkal.
Kenje meg zsírral a szelepemelő és a vezérműtengely érintkező felületeit MoS2 és óvatosan szerelje vissza a vezérműtengelyeket a hengerfejbe (lásd a vonatkozó fejezetet).
Szerelje fel a szívócsonk felső részét, és rögzítse csavarokkal, 8 Nm nyomatékkal meghúzva azokat (lásd a vonatkozó fejezetet).
