Povlačenje
Modeli bez klima uređaja
1. Uklonite žicu za uzemljenje iz baterije.
2. Podignite prednji dio automobila i pričvrstite ga na postolje.
3. Ispustite rashladnu tekućinu iz rashladnog sustava odvajanjem crijeva od baze hladnjaka.
4. Uklonite sklop ventilatora hladnjaka sa stražnje strane hladnjaka.

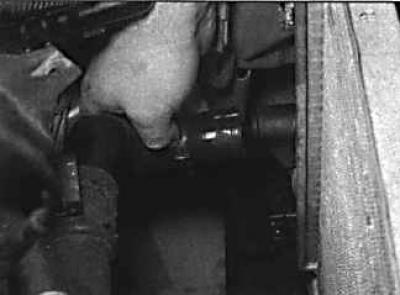

5. Odvojite crijevo ekspanzijskog spremnika i, ako postoji, uklonite malo crijevo termostata s vrha hladnjaka.
6. Skinite gornje crijevo s lijeve strane hladnjaka.

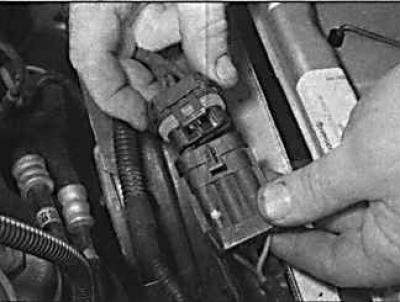

7. Na modelima s automatskim mjenjačem odvojite crijeva od izmjenjivača topline.
8. Odvojite električne konektore od ventilatora hladnjaka.

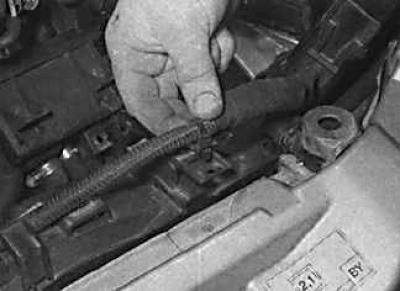

9. Odspojite električne konektore s toplinske sklopke ventilatora (označeno strelicom).
10. Otpustite električne žice s vrha radijatora.
11. Uklonite rešetku.

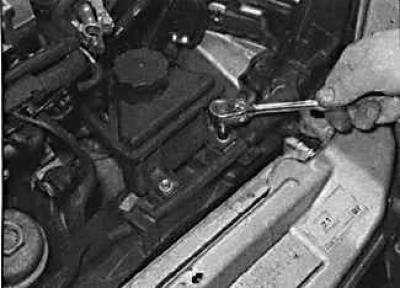

12. Ako je u opremi, uklonite vodilice zraka s lijeve i desne strane hladnjaka i crijevo izmjenjivača topline servoupravljača.

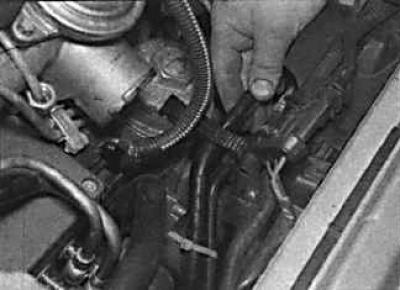

13. Na 2.0L dizel modelima, uklonite vijak spremnika servo upravljača s vrha hladnjaka.
14. Uklonite crijevo izmjenjivača topline servoupravljača.
15. Odvijte vijke i uklonite ovjesni nosač gornjeg dijela hladnjaka.

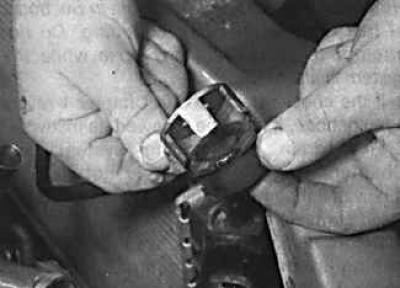

16. Uklonite gornje nosače hladnjaka.

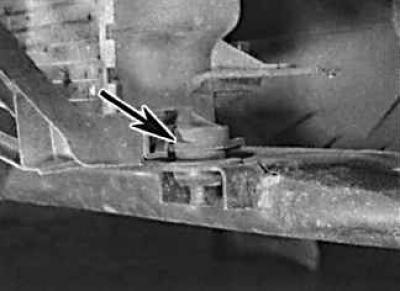

17. Uklonite gumeni prigušivač s gornjeg nosača hladnjaka.
18. Uklonite radijator (fotografija lijevo), podižući ga s gumenih jastučića u donjem okviru (položaj gumene podloge hladnjaka u prednjem donjem okviru označen je strelicom na fotografiji s desne strane). Uklonite hladnjak iz odjeljka motora.
Modeli s klima uređajem
19. Uklonite žicu za uzemljenje iz baterije.
20. Podignite prednji dio automobila i pričvrstite ga na postolje.
21. Ispustite rashladnu tekućinu odvajanjem donjeg crijeva hladnjaka.
22. Uklonite sklop ventilatora električnog hladnjaka sa stražnje strane hladnjaka.
23. Odvojite crijevo ekspanzijskog spremnika i uklonite malo crijevo termostata s vrha hladnjaka.
24. Skinite gornje crijevo s lijeve strane hladnjaka.
25. Na modelima s automatskim mjenjačem odvojite crijeva od izmjenjivača topline.
26. Odspojite električni konektor s ventilatora za hlađenje i toplinske sklopke ventilatora. Također odspojite električni konektor s toplinske sklopke klima uređaja.
27. Skinite prednji branik.
28. Uklonite pričvrsne vijke kondenzatora klima uređaja i pomoćnog električnog ventilatora s prednje strane hladnjaka i pomaknite ih u stranu bez odvajanja crijeva s njih.
29. Ako je potrebno, odvrnite pričvrsni vijak isparivača.
30. Na dizelskim motorima s izmjenjivačem topline uklonite cijev za dovod zraka.
31. Odvijte vijke i uklonite gornje nosače hladnjaka, zatim podignite hladnjak s donjih gumenih nosača.
Ispitivanje
1. Ako je radijator uklonjen zbog smanjenja protoka, isperite ga mlazom vode u dva smjera. Ispuhajte hladnjak komprimiranim zrakom.
2. Ako radijator curi, nemojte pokušavati zavariti ili lemiti curenje, kao plastični dijelovi radijatora će se oštetiti.
3. Manja curenja radijatora mogu se popraviti brtvilom radijatora.
4. Provjerite stanje donjih gumenih nosača hladnjaka i zamijenite ih ako je potrebno.
Montaža
Instalacija se provodi obrnutim redoslijedom uklanjanja, uzimajući u obzir sljedeće točke:
- provjerite jesu li donji jezičci na radijatoru namješteni u gumene nosače;
- provjerite jesu li sva crijeva ispravno spojena i čvrsto pričvršćena stezaljkama;
- Na kraju dodajte rashladnu tekućinu u rashladni sustav.
