Torzijska šipka prednjeg ovjesa (Opel Frontera B)

Uklanjanje

Podignite vozilo i poduprite ga na nosače.

Upozorenje! Ne koristite probijač ili dlijeto za izradu oznaka.

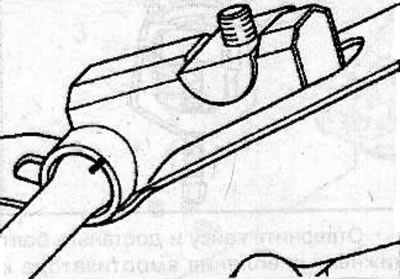

Označite relativne položaje torzijske šipke i poluge sidra.

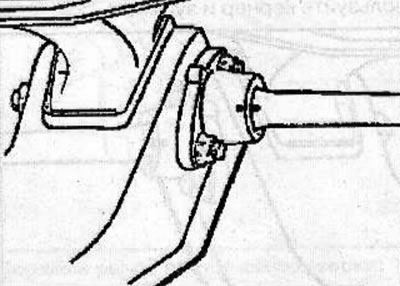

Označite relativni položaj torzijske šipke i držača torzijske šipke ugrađenog na donju ruku prednjeg ovjesa.



Prije uklanjanja vijka za podešavanje, zgloba i čahure sidrene ruke, izmjerite izbočenje vijka za podešavanje.

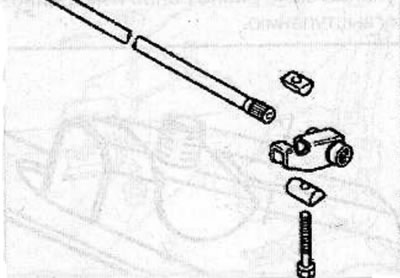

Uklonite vijak za podešavanje s poluge za podešavanje visine prednjeg ovjesa.





Skinite polugu za podešavanje visine prednjeg ovjesa s nosača šasije.

Uklonite vijke i držač torzione šipke s donjeg prednjeg ramena ovjesa.

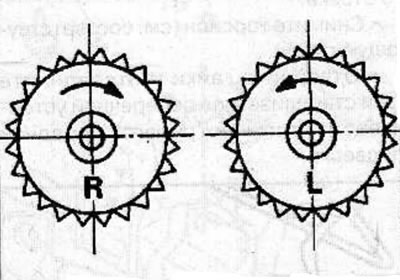

Napomene: Torzijske šipke prepoznaju se po sljedećim oznakama:

• R - desna strana;
• L - lijeva strana.

Torzijsku šipku treba ugraditi tako da je kraj torzijske šipke s identifikacijskom oznakom usmjeren prema stražnjem dijelu vozila.

Montaža

Podmažite zupce torzione šipke univerzalnom mašću 19 48 524 (90 001 825).

Podmažite zglobove i utičnicu poluge za podešavanje visine prednjeg ovjesa višenamjenskom mašću 19 48 524 (90 001 825).

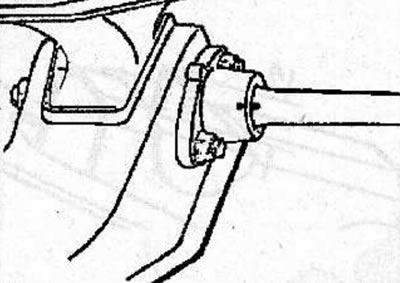

Ugradite torzijsku šipku u prednju ramenu za podešavanje visine ovjesa, a zatim je umetnite u držač torzijske šipke koji se nalazi na donjoj prednjoj ramenu ovjesa, poravnavajući prethodno nanesene oznake.

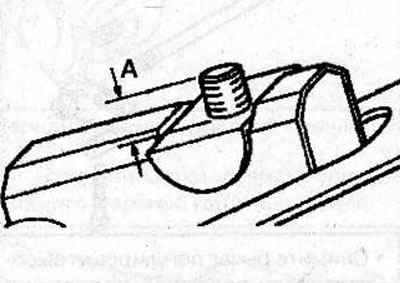

Uvrnite vijak za podešavanje u polugu za podešavanje visine prednjeg ovjesa dok njegov izbočenje ne bude jednako prethodno izmjerenom izbočenju.



Spustite vozilo i provjerite visinu vožnje prednjeg ovjesa.
