Sadržaj: Uklanjanje ⬇ Montaža ⬇

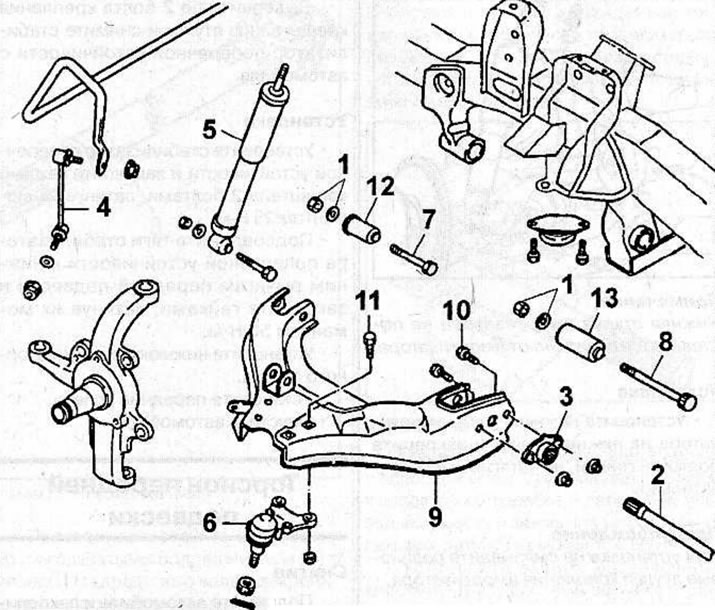

Donja prednja ovjesna ruka: 1 - matica i potisna podloška; 2 - torzija; 3 - brava s torzijskom šipkom; 4 - spona stabilizatora; 5 - amortizer; 6 - donji kuglasti zglob; 7 - Vijak prednje osovine; 8 - vijak stražnje osovine; 9 - donja ruka prednjeg ovjesa; 10 - vijak; 11 - vijak; 12 - Čahura donjeg prednjeg ramena prednjeg ovjesa; 13 - stražnja čahura donjeg ramena prednjeg ovjesa
Uklanjanje
Podignite vozilo i poduprite ga na nosače.
Skinite prednji kotač.
Skinite donju zaštitu motornog prostora.
Uklonite torzijsku šipku (vidi odgovarajuće poglavlje).

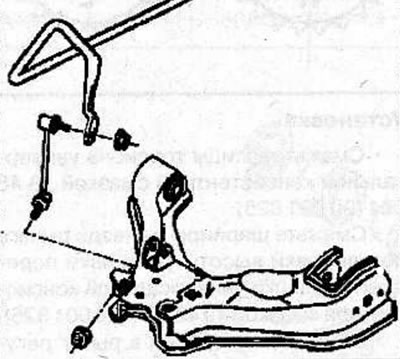

Otpustite matice i odvojite spone stabilizatora od donjih ramena prednjeg ovjesa.

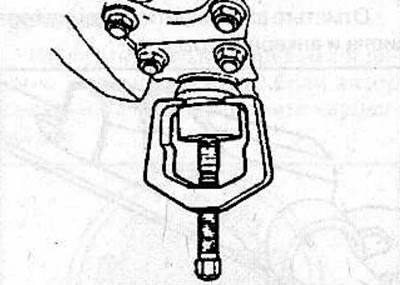

Izvadite rascjepku, odvrnite maticu i upotrijebite odgovarajući izvlakač za uklanjanje donjeg kuglastog zgloba s upravljačke osovine.
Otpustite maticu i uklonite vijak koji pričvršćuje amortizer na donje rameno prednjeg ovjesa.

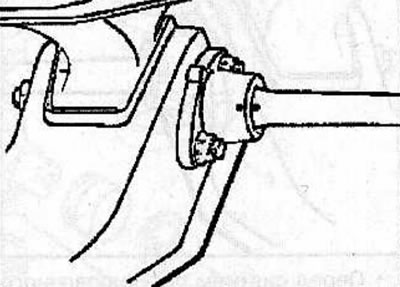

Označite relativni položaj torzijske šipke i držača torzijske šipke ugrađenog na donju ruku prednjeg ovjesa. Ne koristite središnji probijač ili dlijeto za izradu oznaka.
Uklonite vijke i držač torzione šipke s donjeg prednjeg ramena ovjesa.
Otpustite matice i uklonite vijke osovine koji pričvršćuju prednje i stražnje čahure donjeg ramena prednjeg ovjesa na šasiju.
Skinite prednje donje upravljačko rameno s vozila.
Montaža

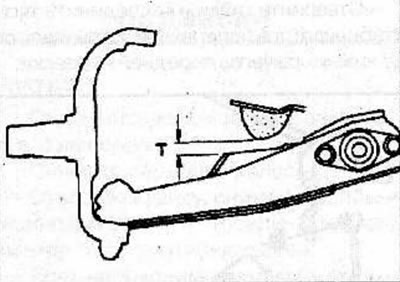

Ugradite donju ruku, umetnite vijke osovine koji pričvršćuju prednje i stražnje čahure i pričvrstite matice na njih. Okrenite ručicu tako da udaljenost T do graničnika bude 22 mm i zategnite matice za pričvršćivanje prednje glavčine momentom od 190 Nm, a matice za pričvršćivanje stražnje glavčine momentom od 235 Nm.
Ugradite držač torzione šipke na donju prednju viljušku ovjesa i pričvrstite ga s dva vijka, zatežući ih momentom od 116 N·m.
Ugradite donji kuglasti zglob na zglob upravljača. Zategnite maticu za montažu donjeg kuglastog zgloba na moment od 147 N·m i okrećite je dok se prvi put ne poravna rupa za zaključavanje s utorom u krunskoj matici. Ugradite novu rascjepku.
Ugradite donji dio amortizera na donju ruku i pričvrstite ga vijkom i maticom, zatežući ih momentom od 93 N·m.
Spojite sponu stabilizatora na donje rameno prednjeg ovjesa i pričvrstite maticom, zatežući je momentom od 50 N·m.
Ugradite torzijsku šipku (vidi odgovarajuće poglavlje).
Ugradite prednji kotač.
Ugradite donju zaštitu motornog prostora.
Spustite vozilo i provjerite visinu vožnje prednjeg ovjesa.
