Премахване и монтиране на въздушен филтър, въздуховод и шумозаглушител

Въздушният филтър се отстранява, ако е повреден и за да се получи достъп до други възли в двигателното отделение.

Ще ви трябва: гнездо "10", гаечен ключ TORX T10.

За да премахнете въздушния филтър, направете следното.

1. Отстранете елемента на въздушния филтър (вижте Смяна на елемента на въздушния филтър).

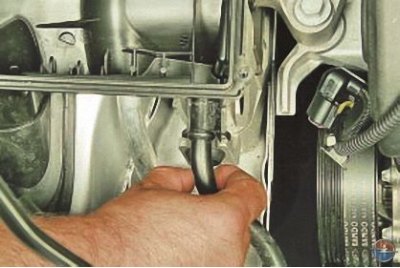

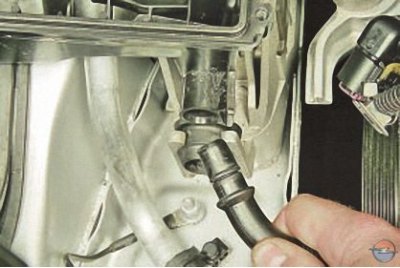

2. Издърпайте дренажната тръба...



3. ... и го изключете от корпуса на въздушния филтър.

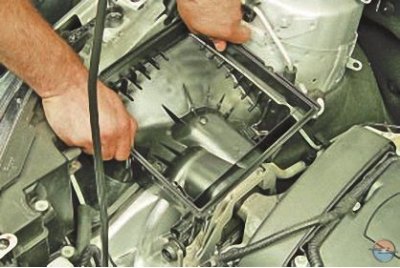

4. Издърпайте корпуса на въздушния филтър и, като извадите гумените втулки на корпуса от жлебовете на държачите ...




5. ... свалете корпуса на въздушния филтър.

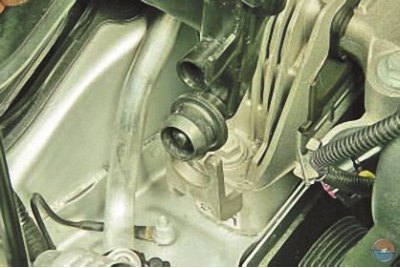

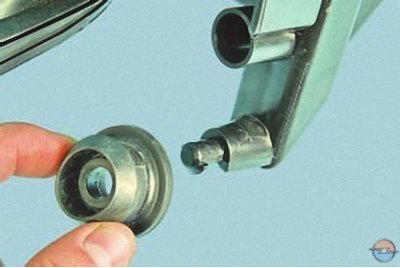

6. Ако е необходимо, отстранете гумените втулки отзад ...



7. ... и предни филтърни опори.

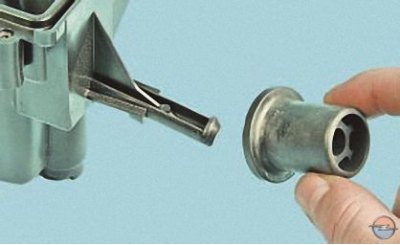

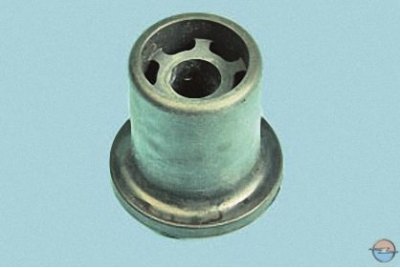

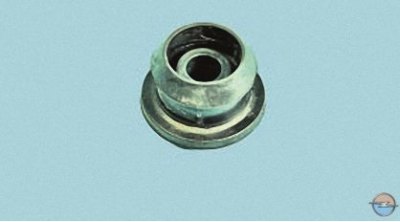

Смяна на предни гумени втулки...




…и опорите на задния филтър, ако са втвърдени, силно деформирани или скъсани.

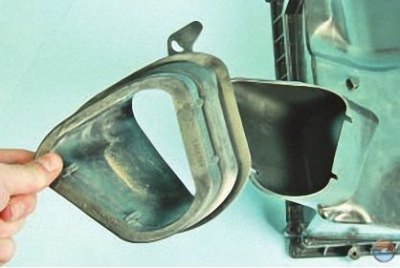

8. Ако е необходимо, извадете маркуча за подаване на въздух от корпуса.

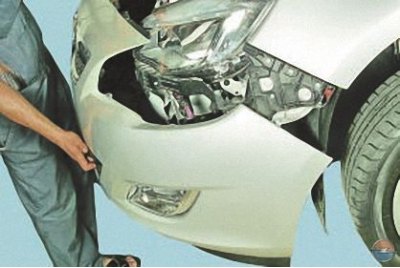

9. За да премахнете въздуховода, свалете предната броня (вижте Премахване и монтиране на предната броня).

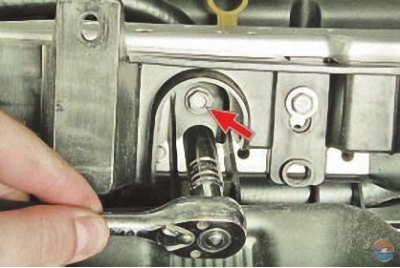

10. Извийте болта за закрепване на въздуховода към рамката на радиатора...

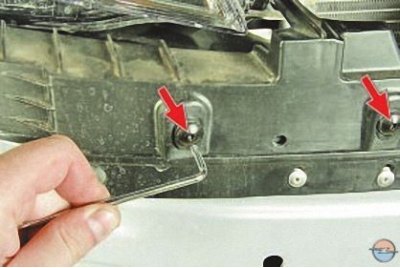

11. ... два винта, закрепващи държача на въздуховода ...

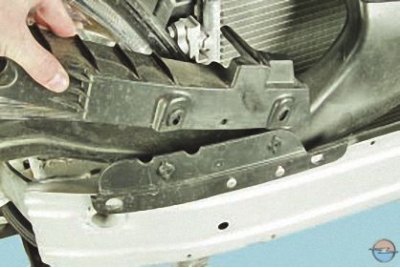

12. ... и отстранете държача.

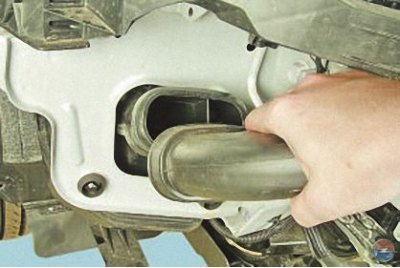

13. Изключете въздуховода от всмукателния шумозаглушител ...

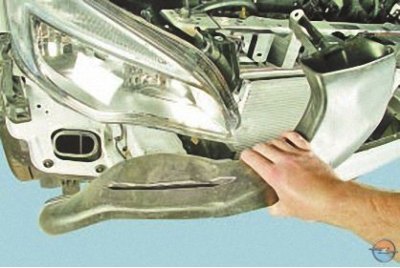

14. ... и отстранете въздуховода.

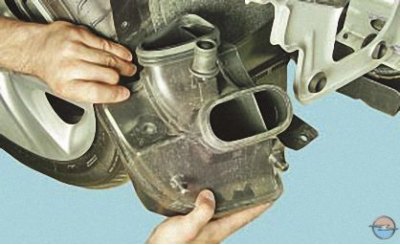

15. Ако е необходимо, премахване на щифтовете на корпуса на всмукателния шумозаглушител от опорите ...

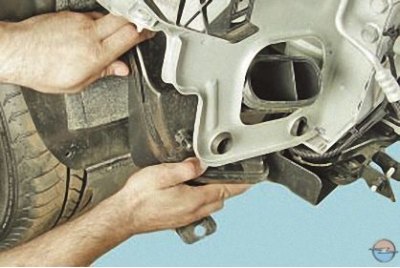

16. ... свалете ауспуха.

17. Инсталирайте частите в реда, обратен на премахването.
