Премахване и монтиране на двигателя на чистачките на предното стъкло

Модели Astra

1. Отстранете рамената на чистачките (вижте Раздел 9).

2. Отстранете решетката на обтекателя (вижте Глава 11).

3. Изключете кабела от отрицателния полюс на батерията (вижте Глава 5).

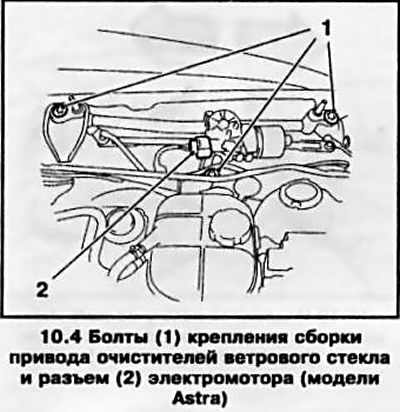

4. Извийте 3 фиксиращи болта (вижте sopr. илюстрация), разединете гнездото на електропровода на електродвигателя и вземете устройството за почистване от отделението на двигателя.



5. Извадете с отвертка и отделете задвижващите пръти от шарнира на двигателя.

6. Маркирайте позицията за монтаж на пантата на електродвигателя върху монтажния панел с маркер. Разхлабете гайката и свалете пантата от двигателя.

7. Развийте 3 фиксиращи болта и извадете електродвигателя от монтажния панел.

8. Монтажът се извършва по ред, връщането към ред за премахване. Проверете дали задвижването на двигателя е в подходящо положение, ако е необходимо, свържете двигателя към конектора (свържете батерията) и задайте желаната позиция. След като приключите работата, проверете настройката на рамената на чистачките на предното стъкло (вижте Раздел 9).

Модели Zafira

9. Отстранете рамената на чистачките (вижте Раздел 9).


10. Отстранете решетката на обтекателя (вижте Глава 11).

11. Изключете кабела от отрицателния полюс на батерията (вижте Глава 5).

12. Отстранете капака на задната преграда на двигателното отделение (вижте Глава 11).

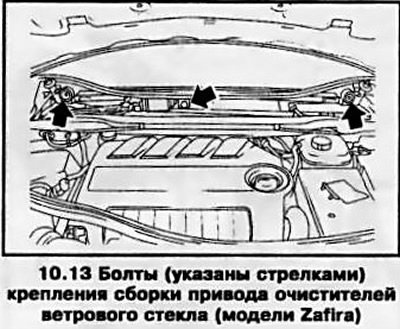

13. Извийте 3 фиксиращи болта (вижте sopr. илюстрация), разединете гнездото на електродвигателя и вземете устройството за почистване от отделението на двигателя.

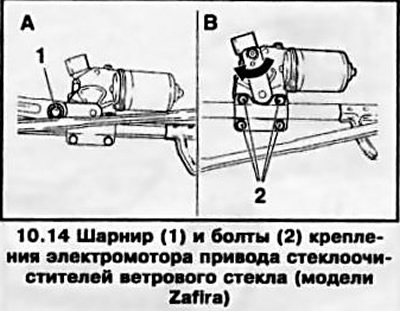

14. Издърпвайки с отвертка, отделете задвижващите пръти от пантата (вижте илюстрацията) на електрическия мотор. Завъртете пантата така, че да имате достъп до монтажните болтове на двигателя. Развийте 4 болта и отделете двигателя от задвижването.



15. Монтажът се извършва в обратен ред.
