Съдържание: Модели Corsa ⬇ Модели Meriva ⬇
Модели Corsa
1. Включете за кратко и отново изключете чистачките - трябва да са в крайно долно положение.
2. Изключете кабела от отрицателния полюс на акумулатора (вижте глава 5).
3. Отстранете рамената на чистачките на предното стъкло (вижте раздел 8).
4. Отстранете решетката на обтекателя (виж глава 11).
5. Отстранете 2-те монтажни болта (виж прил. илюстрация), изключете съединителя на кабелите на електрическия мотор.

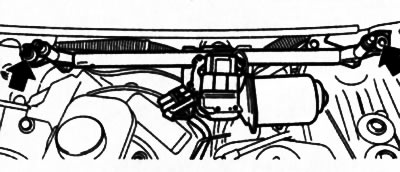

9.5. Болтове (обозначени със стрелки) закрепвания на електромоторния възел със задвижващи пръти (модели Corsa)
6. С помощта на голяма отвертка отделете задвижващите пръти от манивелата (виж прил. илюстрация). С помощта на маркер маркирайте позицията за монтаж на манивелата на електрическия мотор върху монтажната скоба, разхлабете гайката и извадете манивелата от модула на електрическия мотор.

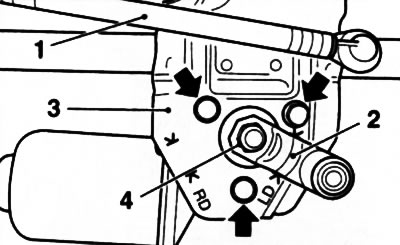

9.6. Болтове (обозначени със стрелки) закрепване на модула на двигателя на чистачките на предното стъкло към монтажната скоба (3) (модели Corsa): 1. Задвижващ прът; 2. Манивела; 4. Закрепваща гайка
7. Отстранете 3 болта (виж илюстрация 9.6) и извадете електрическия мотор от монтажната скоба.
8. Монтажът се извършва в реда, обратен на демонтирането. Уверете се, че задвижването на електромотора е в правилната позиция, свържете електромотора към конектора, ако е необходимо (свържете батерията) и задайте желаната позиция. При монтаж манивелата трябва да е между маркировките LD (за модели с лявата ръка кормилното управление), на монтажната скоба (виж илюстрация 9.6). След приключване на работата проверете настройката на рамената на чистачките на предното стъкло.
Модели Meriva
7. Включете за кратко и отново изключете чистачките - трябва да са в крайно долно положение.
(Материалът е публикуван на уебсайта: «www.OPELBOOK.ru»)
8. Изключете кабела от отрицателната клема на акумулатора (вижте глава 5).
9. Отстранете рамената на чистачките на предното стъкло (вижте раздел 8).
10. Отстранете решетката на обтекателя (виж глава 11).
11. Отстранете 6 винта и отстранете капака на преградата на двигателното отделение (виж глава 11).
12. Натиснете заключващата пластина напред и издърпайте резервоара за спирачна течност от държача и го оставете настрана.
13. Отстранете 6 монтажни болта (виж прил. илюстрация), изключете съединителя на кабелите на електрическия мотор и извадете задвижващия модул на чистачките заедно с маркуча от двигателното отделение.

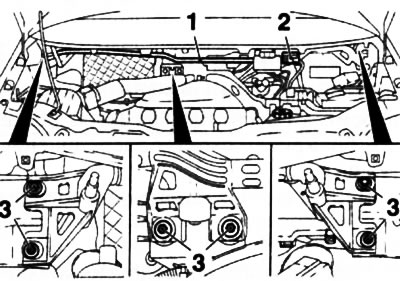

9.13. Болтове (3) за закрепване на задвижващия модул на чистачките на предното стъкло (модели Meriva): 1. Маркуч; 2. Конектор за електрическо окабеляване
14. Използвайте маркер, за да маркирате монтажната позиция на манивелата на електрическия мотор върху монтажната скоба. Разхлабете гайката и свалете манивелата.
15. Отстранете 3 болта и извадете електрическия мотор от монтажната скоба.
16. Монтажът се извършва в реда, обратен на демонтирането. Уверете се, че задвижването на електромотора е в правилната позиция, свържете електромотора към конектора, ако е необходимо (свържете батерията) включете задвижването за кратко и задайте желаната позиция. Уверете се, че манивелата е монтирана правилно върху модула. Когато чистачките на предното стъкло са в крайно положение, задвижващите пръти трябва да са на една линия с манивелата. След приключване на работата проверете настройката на рамената на чистачките на предното стъкло.
