Лампи за външно осветление — премахване и монтиране

1. Новите лампи трябва напълно да съответстват на тези, които сменят. Когато сменяте, изключете батерията от земята. Преди да инсталирате лампата, уверете се, че контактите на блока или гнездото са чисти и стабилни. Боравете с цилиндъра на лампата само с чиста кърпа.

Крушка за къси светлини

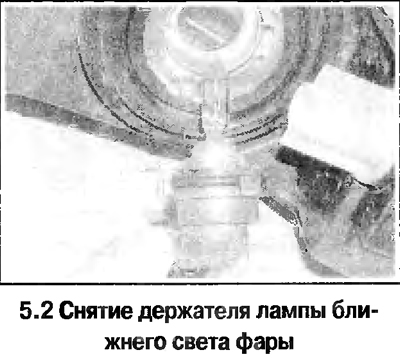

2. В двигателното отделение завъртете външния капак на фасунгата (кафяв цвят) и премахнете (вижте снимката).

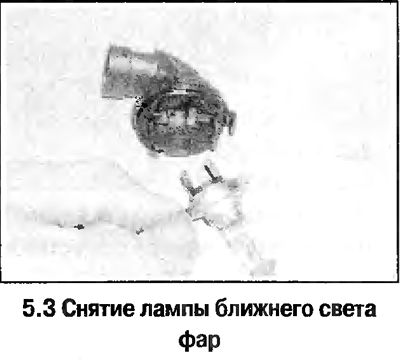

3. Отстранете лампата от металната основа (вижте снимката).

Лампа за дълги светлини

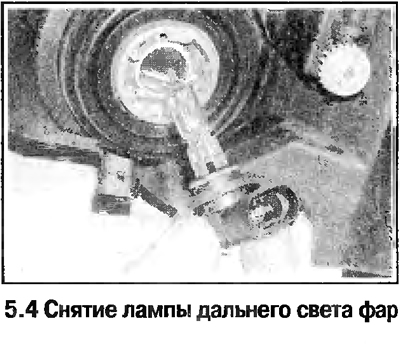

4. В двигателното отделение завъртете вътрешния капак на фасунгата (черен) и го премахнете.



5. Отстранете лампата от металната основа.

Габаритна лампа

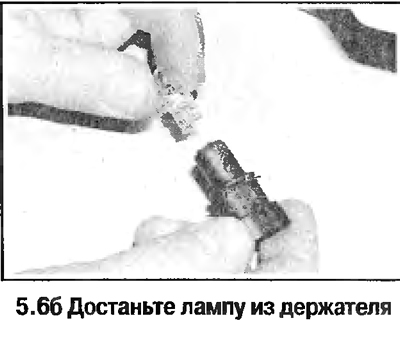

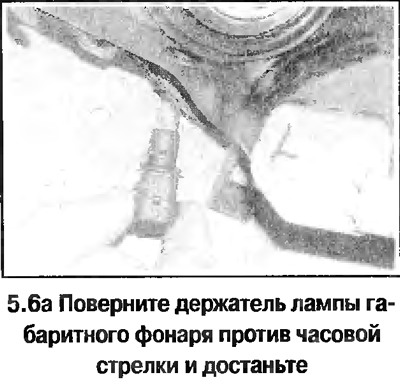

6. Държачът на лампата е монтиран в долната част на корпуса на фара (вижте снимката).

Лампа за преден указател на завоя

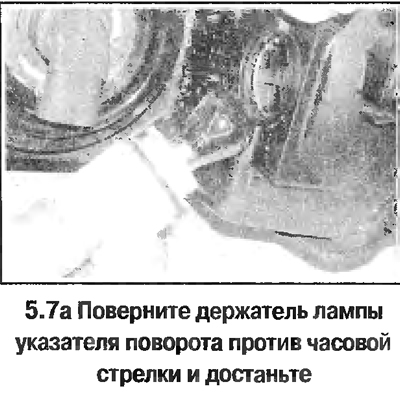

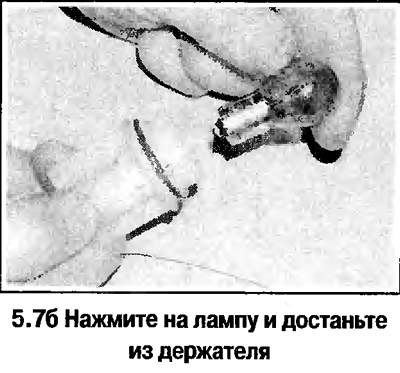

7. Фасунгата на лампата е монтирана отстрани на корпуса на фара (вижте снимката).

Преден фар за мъгла

8. Свалете предната броня.

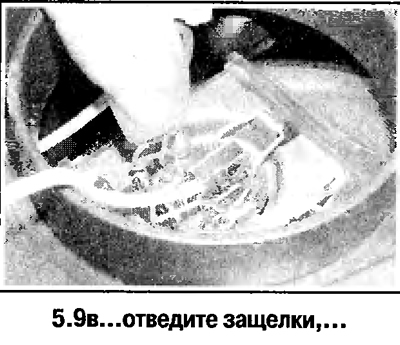

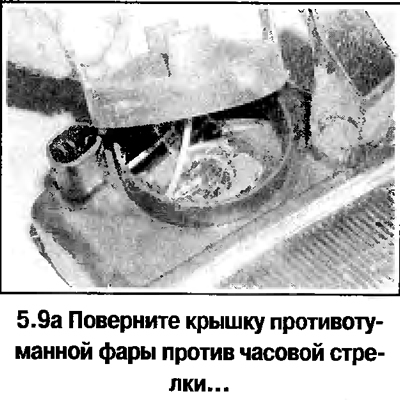

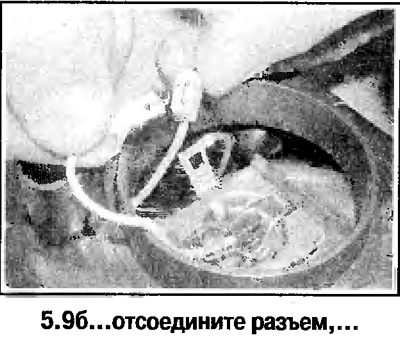

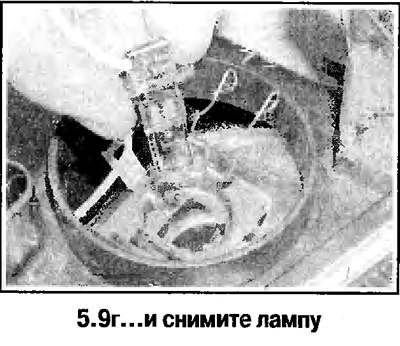

9. Свалете капака на фара и сменете лампата (вижте снимката).

Лампа странично повторител на завоя

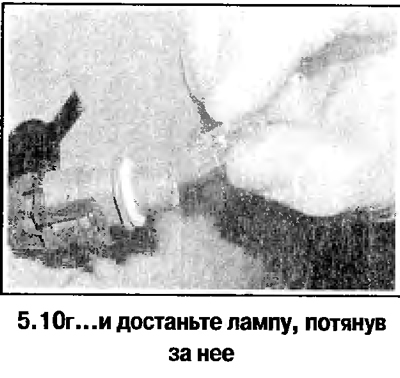

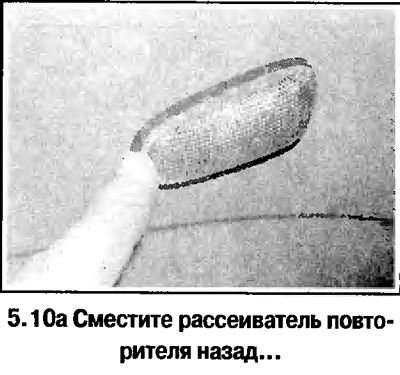

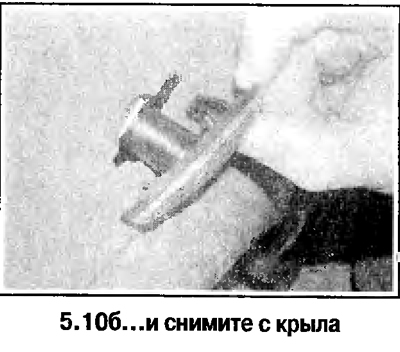

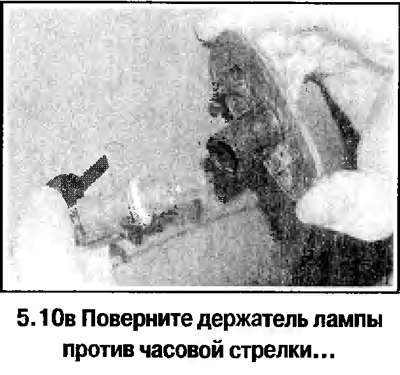

10. Процедурата за смяна на страничния мигач е показана на снимката.

Комбинация от задни светлини (хечбек и седан)

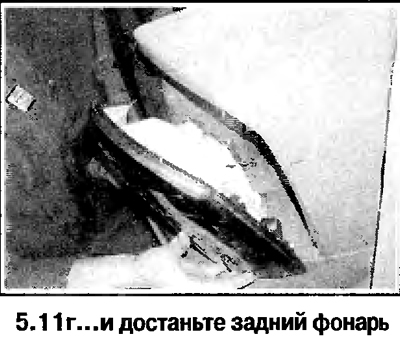

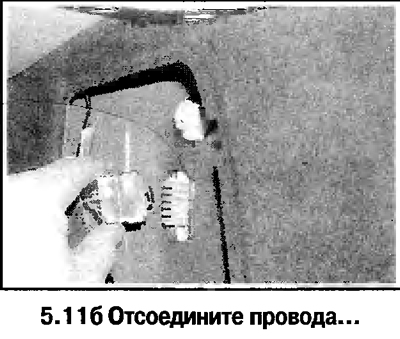

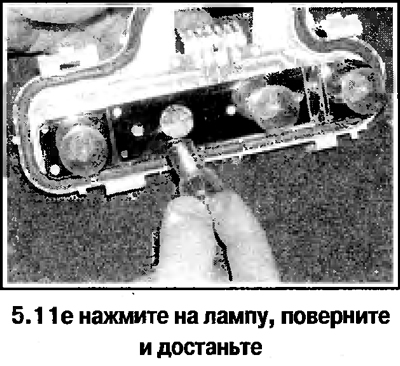

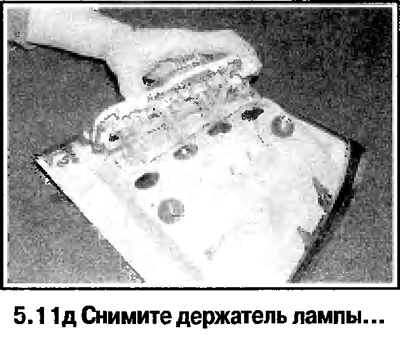

11. Процедурата за смяна на крушки на задните светлини на модели хечбек и седан е илюстрирана на снимката.

Комбинация от задни светлини (комби)

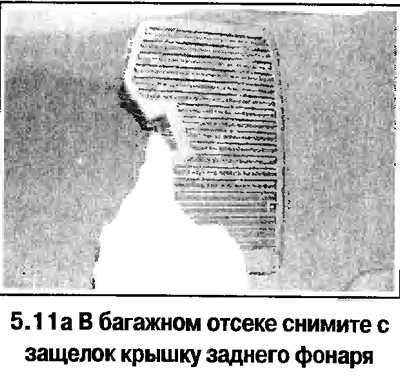

12. В багажното отделение свалете капака на задните светлини, като завъртите фиксаторите.

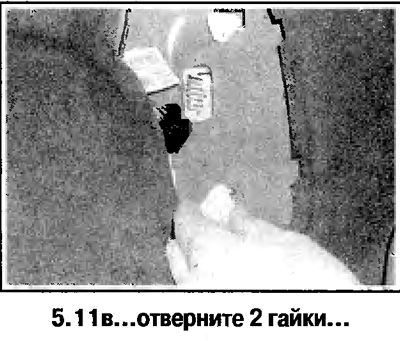

13. Развийте 2-те гайки и свалете задната светлина.

14. Натиснете ключалката и извадете държача на лампата.

15. Натиснете лампата, завъртете я и я извадете.

Комбинация от задни светлини (Zafira)

16. В багажното отделение свалете капака на задната светлина.

17. Развийте 2-те гайки и свалете задната светлина.

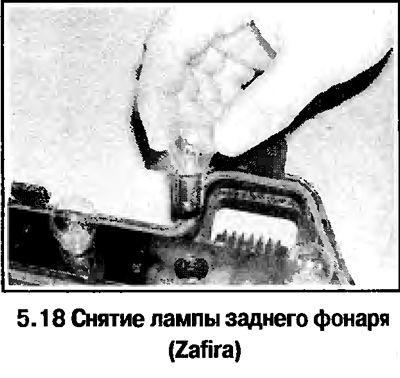

18. Натиснете ключалката и извадете държача на лампата (вижте снимката).



19. Натиснете лампата, завъртете я и я извадете.

Лампа за регистрационен номер (хечбек и седан)

20. Светлината на регистрационния номер на моделите хечбек и седан е монтирана в горната част на задната броня.

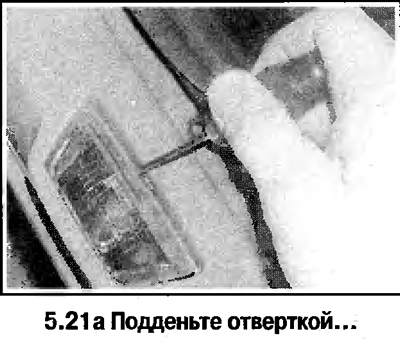

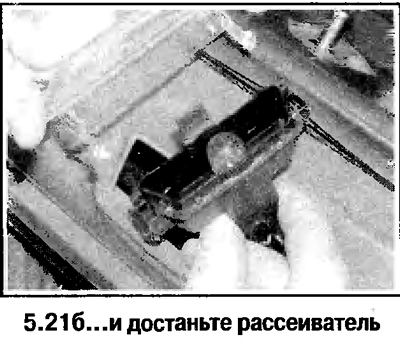

21. Отстранете лещата, натиснете десния край на лампата и я издърпайте за левия край. Отстранете лампата, като освободите ключалката (вижте снимката).

Лампа за регистрационен номер (комби и зафира)

22. Развийте винтовете, свалете дифузера на лампата и свалете лампата (лампата е монтирана на пружинни контакти).

Лампи допълнителен фенер сигнал за спиране

Хечбек и седан

23. Свалете вътрешните декоративни панели на задния капак.

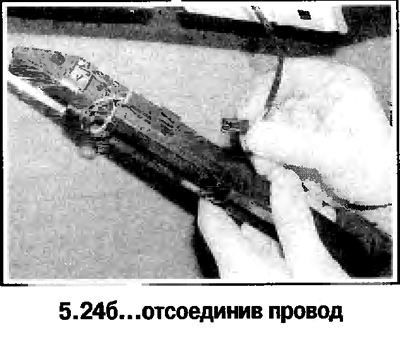

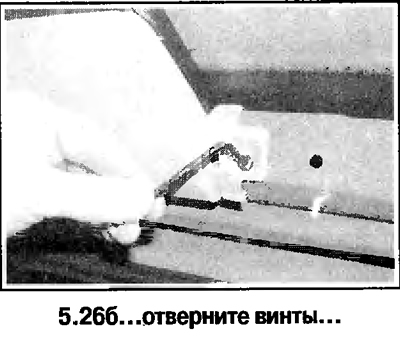

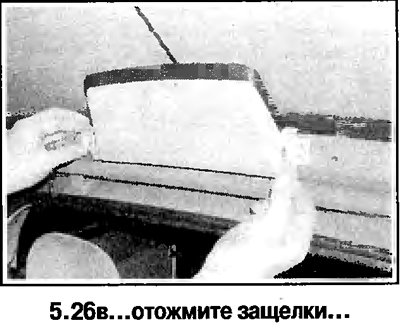

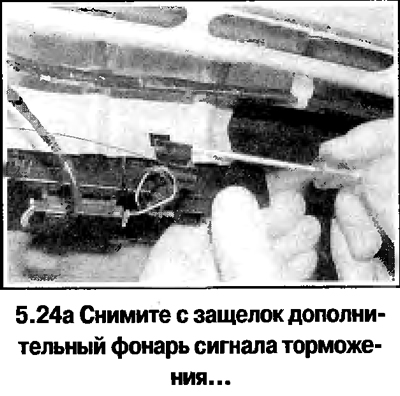

24. Развийте 2-та винта и извадете спирачната светлина от ключалките, като изключите проводника (вижте снимката). Инсталирайте новата лампа в обратен ред (неразглобяем фенер).






Комби и Зафира

25. Свалете вътрешните панели на задния капак

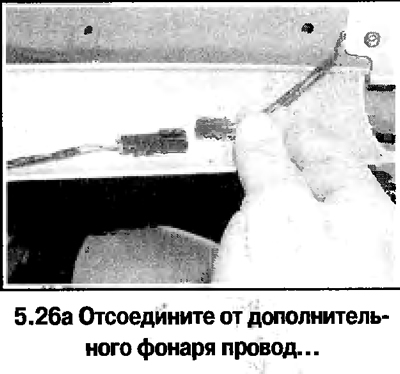

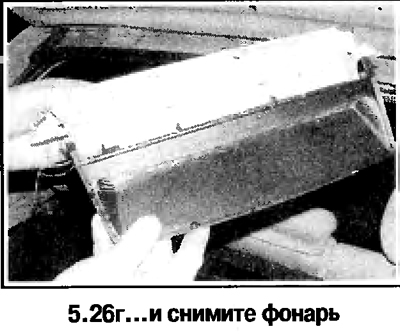

26. Свалете сенника (вижте снимката) и инсталирайте новия в обратен ред (неразглобяем фенер).
