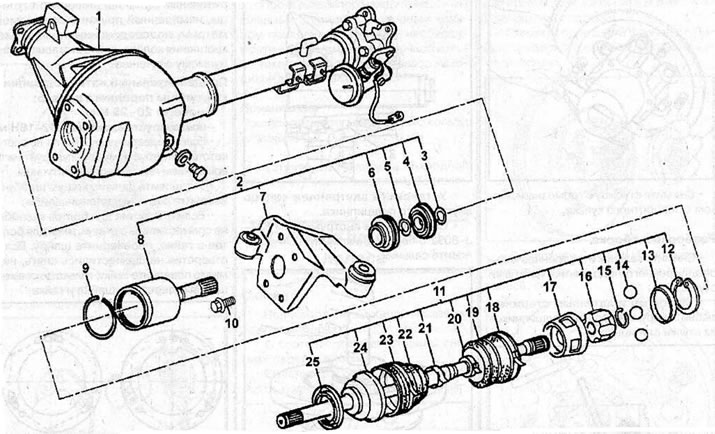

Hnací hriadeľ: 1 - skriňa prevodovky prednej nápravy; 2 - teleso a držiak vnútorného homokinetického kĺbu (CVK); 3 - poistný krúžok; 4 - ložisko; 5 - poistný krúžok; 6 - olejové tesnenie; 7 - držiak; 8 - vnútorné puzdro homokinetického kĺbu; 9 - poistný krúžok; 10 - skrutka; 11 - zostava predného hnacieho hriadeľa; 12 - poistný krúžok; 13 - dištančný krúžok; 14 - loptičiek; 15 - poistný krúžok; 16 - vnútorný valec homokinetického kĺbu; 17 - oddeľovač; 18 - svorka; 19 - ochranný kryt; 20 - svorka; 21 - svorka; 22 - ochranný kryt; 23 - svorka; 24 - vonkajší kĺb zostavený s hnacím hriadeľom; 25 - topánka
Odstránenie
Zdvihnite vozidlo a podoprite ho podperami.
Odstráňte predné koleso z príslušnej strany.
Odstráňte 2 upevňovacie skrutky strmeňa, zdvihnite strmeň a pripevnite ho k prednej vzpere zavesenia kolies pomocou mäkkého drôtu.
Odstráňte snímač ABS z čapu riadenia.
Odstráňte prírubu pohonu náboja z hnacieho hriadeľa (pozri príslušnú kapitolu).
Uvoľnite maticu, ktorá upevňuje čap guľového kĺbu hlavice riadenia k čapu riadenia. Pomocou sťahováka KM-787 vytlačte čap guľového kĺbu z čapu riadenia.
Odstráňte závlačku, odskrutkujte maticu a pomocou sťahováka KM-787 demontujte horný guľový čap z čapu riadenia.
Odstráňte závlačku, odskrutkujte maticu a pomocou sťahováka vyberte spodný guľový čap z čapu riadenia.
Z hnacieho hriadeľa vyberte náboj s čapom riadenia.
Odstráňte 4 skrutky a vyberte zostavu hnacieho hriadeľa z krytu prevodovky prednej nápravy.
Z hnacieho hriadeľa odstráňte poistný krúžok (šípka) a ložisko.
Odstráňte poistný krúžok (šípka) a tesnenie a potom odstráňte konzolu z hnacieho hriadeľa.
Inštalácia
Nainštalujte konzolu na hnací hriadeľ.
Nainštalujte nové olejové tesnenie (šípka) a poistný krúžok.
Nainštalujte nové ložisko a zaistite ho poistným krúžkom.
Nainštalujte zostavu hnacieho hriadeľa na skriňu prevodovky prednej nápravy a zaistite ju 4 skrutkami, pričom ich utiahnite krútiacim momentom 116 N·m.
Nainštalujte náboj s čapom riadenia na hnací hriadeľ.
Nainštalujte horný guľový kĺb na čap riadenia. Utiahnite upevňovaciu maticu horného guľového kĺbu na krútiaci moment 98 N·m a otáčajte ňou, kým sa zaisťovací otvor prvýkrát nezarovná s drážkou v korunovej matici. Nainštalujte novú závlačku.
Nainštalujte spodný guľový kĺb na čap riadenia. Utiahnite upevňovaciu maticu spodného guľového kĺbu na krútiaci moment 147 N·m a otáčajte ňou, kým sa zaisťovací otvor prvýkrát nezarovná s drážkou v korunovej matici. Nainštalujte novú závlačku.
Nainštalujte čap guľového kĺbu hlavice spojovacej tyče riadenia do čapu riadenia a zaistite ho maticou.
Nainštalujte prírubu pohonu náboja na hnací hriadeľ (pozri príslušnú kapitolu).
(Pôvodný zdroj je na webovej stránke Opelbook.ru)
Nainštalujte snímač ABS na čap riadenia.
Nainštalujte strmeň na čap riadenia a zaistite ho 2 skrutkami, pričom ich utiahnite krútiacim momentom 155 Nm.
Naplňte teleso prednej nápravy odporúčaným olejom.
Nainštalujte predné koleso a spustite vozidlo.
