Obsah: Odstránenie ⬇ Inštalácia ⬇
Odstránenie
Uvoľnite parkovaciu brzdu.
Odstráňte uzáver a vypustite brzdovú kvapalinu z nádržky brzdového systému.
Zdvihnite vozidlo a podoprite ho podperami.
Na podopretie zadnej nápravy pomocou dreveného bloku použite hydraulický zdvihák.
Odstráňte zadné kolesá.
Odstráňte strmeň, zdvihnite ho a pripevnite ho k zadnému zaveseniu kolies mäkkým drôtom.
Odstráňte konektor snímača ABS (šípka) z krytu diferenciálu.
Odstráňte skrutky a ventil snímania zaťaženia z krytu zadnej nápravy, pričom dávajte pozor, aby ste nenarušili nastavenie ventilu.
Označte si relatívnu polohu a odpojte hnací hriadeľ od príruby prevodovky zadnej nápravy.
Odpojte vetraciu hadicu od krytu zadnej nápravy.
Odpojte lanká parkovacej brzdy od zadných brzdových čeľustí.
Uvoľnite matice a odpojte potrubia brzdového systému od potrubí na podvozku vozidla.
Uvoľnite matice a odpojte tlmiče od zadnej nápravy.
Uvoľnite matice a odpojte tyče stabilizátora od zadnej nápravy.
Mierne spustite zadnú nápravu a vyberte vinuté pružiny spolu s gumenými tlmičmi vibrácií.
Odstráňte matice a skrutky a vyberte diagonálny priečny nosník z vozidla.
Odstráňte matice a skrutky a odstráňte horné ramená.
Uvoľnite matice a skrutky a odstráňte zadné vlečné ramená zavesenia kolies.
Spustite zadnú nápravu a vyberte ju spod vozidla.
Inštalácia
Umiestnite most na hydraulický zdvihák.
Zdvihnite zadnú nápravu spolu s ľavým hnacím hriadeľom.
Namontujte zadné vlečné ramená zavesenia kolies a zaistite ich skrutkami a maticami, pričom ich utiahnite krútiacim momentom 137 N·m.
Namontujte horné ramená a zaistite ich skrutkami a maticami, pričom ich utiahnite krútiacim momentom 137 N·m.
Nainštalujte diagonálny priečny nosník a zaistite ho maticou utiahnutím krútiacemu momentu 100 Nm a skrutkou a maticou utiahnutím krútiaceho momentu 137 Nm.

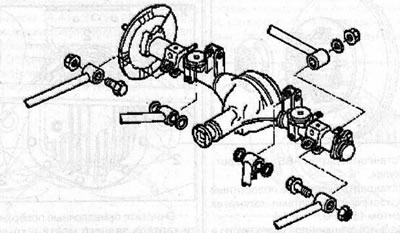

Montážne prvky zadnej nápravy
Upozornenia:
- Nenanášajte mazivo na gumené puzdrá ani na okolité časti.
- Najprv ručne utiahnite všetky skrutky a matice, ktoré upevňujú všetky gumené puzdrá, a potom ich po namontovaní vozidla na kolesá utiahnite odporúčanými uťahovacími momentmi.
Nainštalujte vinuté pružiny spolu s gumenými tlmičmi vibrácií a uistite sa, že značky (1) na pružinách sú umiestnené čo najbližšie k náprave. Uistite sa, že konce pružín sú správne usadené a mierne zdvihnite zadnú nápravu, aby pružiny mohli zaistiť svoje správne polohy.
Poznámka: Vinuté pružiny so žltou značkou sú určené pre 3-dverové vozidlá a vinuté pružiny s modrou značkou sú určené pre 5-dverové vozidlá.
Pripojte stabilizačné tyče k zadnej náprave a zaistite ich maticami, pričom ich utiahnite krútiacim momentom 31 Nm.
Pripojte tlmiče k zadnej náprave a zaistite ich maticami, pričom ich utiahnite krútiacim momentom 78 Nm.
Pripojte potrubia brzdového systému k potrubiu na podvozku a utiahnite spojovacie matice.
Nainštalujte vetraciu hadicu na kryt zadnej nápravy.
Pripojte lanká parkovacej brzdy k zadným brzdovým čeľustiam.
V súlade s predtým použitými značkami pripojte kardanový hriadeľ k prírube prevodovky zadnej nápravy a zaistite ho skrutkami a maticami, pričom ich utiahnite krútiacim momentom 63 N·m.
Namontujte zadné kolesá a zaistite ich maticami, pričom ich utiahnite požadovaným krútiacim momentom.
Nainštalujte ventil snímania zaťaženia na kryt zadnej nápravy a upevnite ho skrutkami, pričom ich utiahnite krútiacim momentom 25 N·m.
Nastavte lanká parkovacej brzdy (pozri príslušnú kapitolu).
Namontujte zadné brzdové čeľuste.
Pripevnite konektor snímača ABS (šípka) k svorke umiestnenej na kryte diferenciálu.
Skontrolujte hladinu oleja v telese zadnej nápravy.
Spustite auto.
Naplňte brzdovú kvapalinu do nádržky a odvzdušnite hydraulický pohon brzdového systému (pozri príslušnú kapitolu).
