Предњи део
1. Одвојите жицу са негативног терминала батерије (види поглавље 5).
2. Уклоните задњи део централне конзоле (види доле).
3. Уклоните украсну траку са инструмент табле (видети одељак 37).
4. Користећи пластични клин, одвојите и уклоните украсни оквир нише ручице мењача/селектора (види одолети. илустрација).

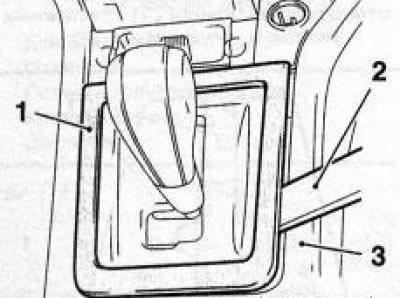

34.4 Одвајање украсног оквира (1) нише ручице мењача / бирача са централне конзоле (1): 2. Пластични клин
5. Извуците послужавник, а затим и предње тело за монтажу пепељаре (види одељак 35).
6. Уклоните монтажно кућиште упаљача за цигарете (види поглавље 12).
7. На моделима опремљеним АТ, уклоните поклопац основе ручице мењача (видети одељак 36).
8. Користећи пластични клин, одвојите претинац за рукавице од дела конзоле на инструмент табли (види одолети. илустрација).
34.8 Претинац за рукавице (1) конзолни део инструмент табле: 2. Пластични клин
9. Одврнути 2 горња завртња за причвршћивање предњег дела централне конзоле (види одолети. илустрација).
34.9 Горњи завртњи (1) носачи централне конзоле (3): 2. Пластични клин
10. Одврните унутрашњи завртањ за причвршћивање, извуците пластични клин и уклоните 4 украсна чепа са обе стране предњег дела централне конзоле (види одолети. илустрација). Уклоните 4 причврсна завртња, лагано подигните задњи део предњег дела и повуците део према назад.

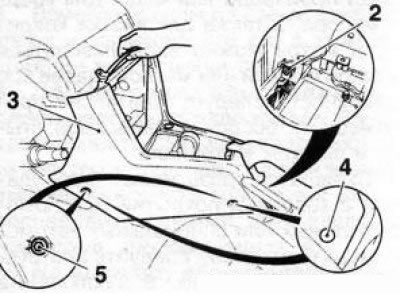

34.10 Уклањање предњег дела (3) средишња конзола: 2, 5. Вијци за причвршћивање; 4. Украсне капице
11. Монтажа се врши по редоследу, враћање на ред уклањања. Обратите пажњу на правилно полагање каблова.
Задњи део
12. Уклоните лежиште и тело за монтажу задње пепељаре (види одељак 35).
13. Користећи пластични клин, одвојите декоративни панел на задњој страни централне конзоле (види одолети. илустрација). Одвојите клином и одвојите облогу са утичницом за извод снаге од централне конзоле, одвојите конектор електричних инсталација са задње стране утичнице и скините облогу.
Напомена: Неки други прекидачи и команде могу бити постављени на задњи део централне конзоле ако су у опреми. Како их уклонити описано је у Поглављу 12.

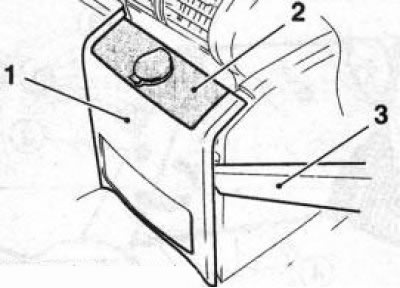

34.13 Уклањање украсне плоче (1) и преклапања (2) задњи део централне конзоле са пластичним клином (3)
14. Одврнути 2 завртња за причвршћивање задњег дела централне конзоле (види одолети. илустрација).

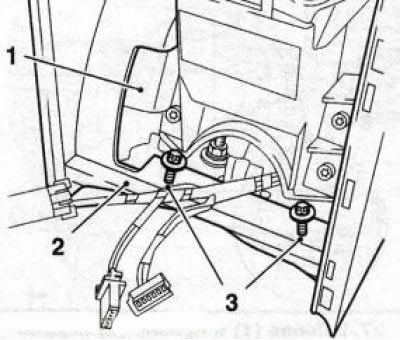

34.14 Вијци за монтажу (3) задњи део (2) централна конзола: 1. Централни наслон за руке
15. Уклоните монтажне завртње и уклоните централни наслон за руке са задњег дела централне конзоле (види одолети. илустрација).

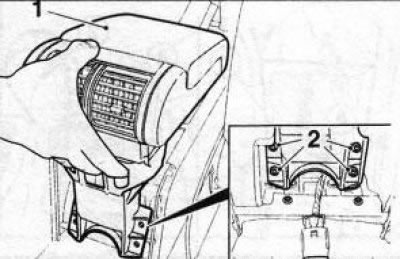

34.15 Уклањање средњег наслона за руке (1): 2. Завртњи за монтажу
16. Користећи пластични клин, притисните резе једну по једну на десној страни (А) и лево (ИН) стране претинца за рукавице (држачи за чаше) (види одолети. илустрација) и уклоните кутију са централне конзоле.

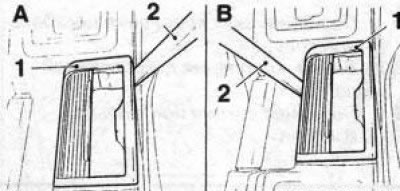

34.16 Уклањање претинца за рукавице (држачи за чаше) (1) средишња конзола: 1. Предњи монтажни вијак
17. Уклоните предњи завртањ за причвршћивање (види одолети. илустрација) задњи део централне конзоле, притиснути ручицу паркирне кочнице, повући део уназад и уклонити га заједно са цревом за довод ваздуха да би се издувао задњи простор аутомобила.
34.17 Уклањање задњег дела централне конзоле - повуците у смеру означеном стрелицама
18. Монтажа се врши по редоследу, враћање на ред уклањања. Обратите пажњу на исправну уградњу црева за довод ваздуха и постављање каблова.
