Компоненте инструмент табле — уклањање и уградња (Opel Vectra A)

1. Уклоните инструмент таблу као што је описано у Поглавље 18, а затим поступите на следећи начин.

Контролне лампе и лампе за осветљење панела

Уклањање

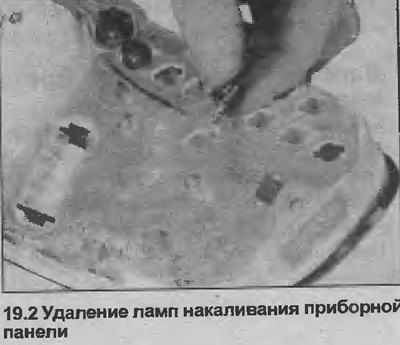

2. Окрените одговарајући држач лампе у смеру казаљке на сату и уклоните га са штампане плоче на задњој страни инструмент табле (погледајте илустрацију).



3. Лампе су уграђене у грла и морају се заменити као целина.

Инсталација

4. Инсталација се врши обрнутим редоследом.

Стабилизатор напона

Уклањање

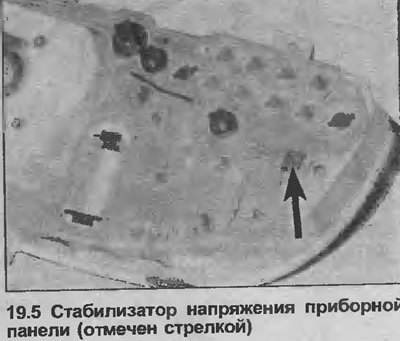

5. Отпустите монтажни завртањ на задњој страни инструмент табле, а затим одвојите регулатор напона са контаката штампаног кола (погледајте илустрацију).

Инсталација

6. Инсталација се врши обрнутим редоследом.

Мерачи горива и температуре - модели ниже класе

Уклањање

7. Одвојите иглу за уградњу мерача пута са предње стране плоче.

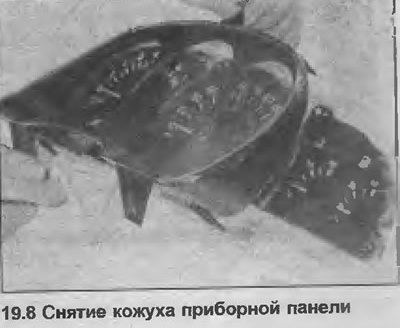

8. Отпустите две сигурносне копче са врха плоче и уклоните поклопац плоче (погледајте илустрацију).



9. Одврните две монтажне навртке и уклоните одговарајући сензор са инструмент табле.

Инсталација

10. Инсталација се врши обрнутим редоследом.

Мерачи горива и температуре - врхунски модели

11. Поступак је сличан оном описаном у тачкама 7-10, осим што је склоп сензора причвршћен са четири матице.

Тахометар

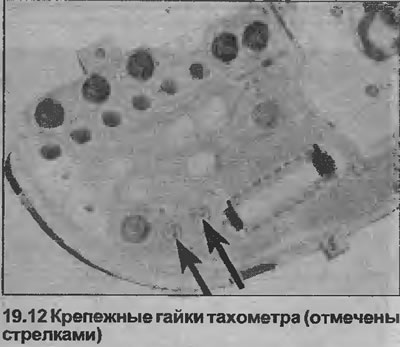

12. Поступак је сличан оном описаном у тачкама 7-10, осим што је тахометар причвршћен са три матице (погледајте илустрацију).

Спеедометер

Уклањање

13. Поступите као што је описано у тачкама 7 и 8.

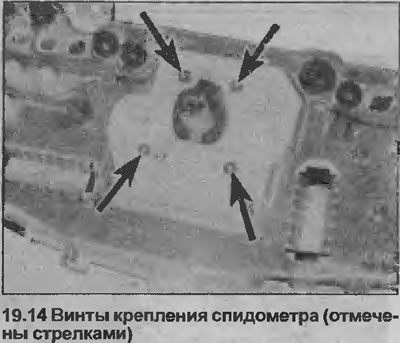

14. Уклоните четири монтажна завртња са задње стране плоче (погледајте илустрацију).

Инсталација

15. Инсталација се врши обрнутим редоследом.

Шема штампаног кола

Уклањање

16. Уклоните све лампе, инструменте и стабилизатор напона као што је претходно описано у овом поглављу.

17. Пажљиво уклоните штампану плочу са инструмент табле.

Инсталација

18. Инсталација се врши обрнутим редоследом, али проверите да ли је штампана плоча правилно постављена на полеђини инструмент табле.
