Контроле на инструмент табли лево од стуба управљача (Opel Corsa C)

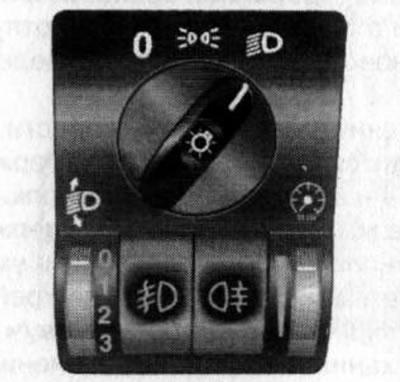

Табла прекидача спољашњег осветљења/инструмената је интегрисана у инструмент таблу лево од стуба управљача. У зависности од конфигурације возила, може да садржи до пет контролних елемената (видети илустрације 15.1, 17.6):

• окретни прекидач за режиме спољашњег осветљења;
• регулатор осветљења инструмента (потенциометар);
• регулатор смера оптичке осе фарова;
• прекидач светла за маглу;
• прекидач задњег светла за маглу.

Напомена: У зависности од конфигурације, изглед и дизајн регулатора могу се разликовати од оних приказаних на илустрацијама. Међутим, њихове симболичке ознаке и принципи контроле су исти као они описани у наставку.

Окретни прекидач за режиме спољашњег осветљења

Окретни прекидач се налази на врху панела прекидача (погледајте илустрацију 17.6) и може се поставити на један од 3 положаја:



Чланак објављен на веб-сајту: OpelBook.ru

О У овом положају прекидача, сви спољни уређаји за осветљење су искључени.

Када се ручица окретног прекидача помери у овај положај, укључују се предња и задња паркирна светла, као и светло регистарске таблице.

Када се ручица окретног прекидача помери у овај положај, поред претходно активираних светла за вожњу, укључују се кратка светла.

Ако је возило опремљено системом светла за дневну вожњу, чак и ако је окретни прекидач постављен у положај "О", кратка светла ће се аутоматски активирати када се укључи контакт. Осветљење инструмента остаје искључено.

Регулатор осветљености инструмента (потенциометар)

Осветљење инструмента се активира када је спољашње осветљење укључено. Осветљеност позадинског осветљења се може подесити помоћу ваљкасте контроле уграђене у доњи десни угао панела прекидача (погледајте слику 17.6).



Подешавање се врши окретањем ваљкастог регулатора у одговарајућем смеру.

Напомена: На моделима опремљеним централним информационим дисплејом, осветљеност екрана се подешава истовремено са осветљеношћу осветљења инструмента.

Регулатор оптичке осе фарова

Ручно подешавање нагиба оптичких оса фарова

Контрола ваљка за смер оптичких оса фарова (ако су у опреми) уграђена је у доњи леви угао прекидача и има четири положаја (погледајте илустрацију 17.6).

Регулатор вам омогућава да промените смер оптичких оса фарова у вертикалној равни у одређеним границама. Нагиб оптичких осе фарова је већи, што је већи број изабран на скали регулатора (погледајте илустрацију 17.6). Како се број путника и оптерећење возила повећавају, повећавајте угао светлосних снопова како бисте спречили заслепљивање надолазећих возача и возила испред.

Окрените регулатор да бисте га поставили у жељени положај. Подешавање се врши са укљученим кратким светлима (види горе).

Препоручена подешавања за Corsa ВИТХ/Combo/Combo Tour:

• 0 - само предња седишта су заузета;
• 1 - сва места су заузета;
• 2 - сва седишта и терет у пртљажнику су заузети;
• 3 - возачко седиште је заузето и у пртљажнику се налази терет.

Препоручена подешавања за Corsa-комби/Combo-комби:

• 0 - места заузета;
• 1 - седишта заузета, а пртљажни простор до пола пун;
• 2 - сва седишта су заузета и пртљажни простор је потпуно напуњен;
• 3 - возачко седиште је заузето, а пртљажни простор је потпуно напуњен.

Аутоматско подешавање нагиба оптичких оса фарова

На моделима опремљеним ксенонским системом фарова, угао оптичких оса фарова се аутоматски подешава. Ако дође до квара уређаја за аутоматско подешавање, одговарајућа индикаторска лампица се активира на инструмент табли (видети одељак 16) - квар се мора одмах отклонити.

Асиметрична дистрибуција фарова

Сви модели описани у овом приручнику опремљени су фаровима са асиметричним кратким светлима. Асиметрична предња светла побољшавају поглед сувозача на пут. Ако планирате путовање у земљу са левом саобраћајном траком, асиметрично светло може да заслепи возаче из супротног смера и изазове ванредне ситуације. Понекад је потребно уклонити овај режим из других разлога.

Да бисте елиминисали ефекат асиметричне дистрибуције светлости, потребно је уградити посебне капе на фарове - контактирајте званичне представнике компаније Opel, где могу изабрати одговарајућу опрему за вас.

Прекидач светла за маглу

Ако је у опреми, прекидач светла за маглу уграђен у дно панела прекидача (погледајте слику 17.6).

Светла за маглу се активирају притиском на прекидач ако су контакт и спољашње осветљење аутомобила укључени - одговарајући индикатор на инструмент табли треба да светли (видети одељак 16). Поновним притиском на исто дугме ће се деактивирати светла за маглу - индикатор на инструмент табли ће се угасити.

Прекидач задњег светла за маглу

Ако је у опреми, прекидач задњег светла за маглу уграђен у дно панела прекидача (погледајте слику 17.6).

Светла се активирају притиском на прекидач ако је укључено паљење и спољашње осветљење аутомобила - одговарајући индикатор на инструмент табли треба да се упали (видети одељак 16). Поновним притиском на исто дугме ће се деактивирати задња светла за маглу - индикатор на инструмент табли ће се угасити.

Напомена: Када вучете приколицу, задња светла за маглу се искључују.

Полуга за отпуштање браве поклопца мотора

Полуга за отпуштање хаубе налази се испод инструмент табле лево од стуба управљача (видети илустрацију 15.1). Поступак отварања хаубе је описан у Одељак 4 (погледајте део А).
