10.1a Rezervor de combustibil (10) modele pe benzina: 1. Conducta de umplere cu filtru; 2. Furtun de conectare; 3. Filtru de ventilație rezervor de combustibil; 4. Cutie cu carbon activ; 5. Secțiunea din spate a conductei de alimentare cu combustibil; 6. Linia de combustibil a sistemului de incalzire/ventilatie in timpul parcarii; 7. Secțiunea din spate a conductei de retur de combustibil; 8. Capac ansamblu pompă de combustibil; 9. Cablaj; 11. Conector pentru conducta de combustibil a sistemului interior de încălzire/ventilație în timpul parcării; 12. Conector conductă de combustibil; 13. Conector conductă retur combustibil; 14. Filtru de combustibil; 15. Pompa dozatoare pentru sistemul de incalzire/ventilatie in timpul parcarii; 16. Conducta sistemului de ventilație a rezervorului de combustibil
10.1b Rezervor de combustibil (3) modele diesel: 1. Conducta de umplere cu filtru; 2. Furtun de conectare; 4. Secțiunea din spate a conductei de alimentare cu combustibil; 5. Secțiunea din spate a conductei de retur de combustibil; 6. Capac ansamblu pompă de combustibil; 7. A doua linie de retur de combustibil (doar pe motorul Y30DT); 8, 15. Cabluri; 9. Conector pentru conducta de retur a sistemului de răcire a combustibilului; 10. Conector al conductei de combustibil din mijloc; 11. Conector conductă de combustibil; 12. Conector conductă retur combustibil; 13. Al doilea conector al conductei de retur combustibil; 14. Supapa sistemului de răcire a combustibilului; 16. Pompă suplimentară de dozare a încălzitorului
2. Deconectați cablul negativ de la baterie. Eliberați presiunea reziduală în sistemul de alimentare (modele pe benzina).
3. Înainte de a scoate rezervorul de combustibil, trebuie scos tot combustibilul din acesta. Deoarece producătorii nu furnizează un dop de scurgere, pompați combustibilul cu o pompă specială - aveți grijă, va mai rămâne combustibil în rezervor.
4. Îndepărtați componentele sistemului de eliberare a gazelor umplute.
5. Eliberați cablul frânei de mână de pe suporturile intermediare (vezi rezista. ilustrare) și cleme și scoate-l din rezervor.

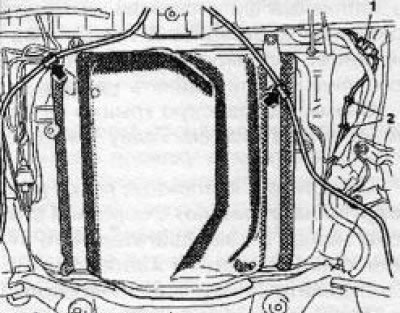

10.5 Deținători intermediari (indicat prin săgeți) cabluri frana de parcare: 1. Conector cablaj electric al unității pompei rezervorului de combustibil; 2. Titularii
6. Deconectați conectorul cablajului pompei de combustibil (vezi ilustrația 10.5).
7. Înlocuiți un recipient adecvat pentru colectarea combustibilului, deconectați conectorii conductei de combustibil (vezi ilustrațiile 10.1a și 10.1b) și închideți-le cu dopuri adecvate.
8. Slăbiți clema și deconectați furtunul de conectare (vezi ilustrațiile 10.1a și b) gâtul de umplere din rezervor.

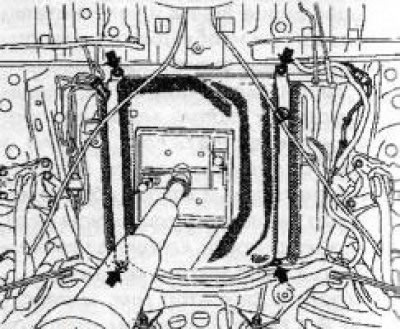

10.10 Scoaterea rezervorului de combustibil cu ajutorul unui cric de ridicare, săgețile indică șuruburile care fixează benzile de montare
10. Sprijiniți rezervorul cu un cric pentru cărucior (vezi rezista. ilustrare), în prealabil, pentru a distribui sarcina, așezând ultima bucată a plăcii pe cap, deșurubați șuruburile de fixare și îndepărtați 2 benzi de montaj.
12. Coborâți încet și scoateți rezervorul de combustibil împreună cu manșonul gâtului de umplere, deconectați toate conductele de alimentare din rezervor. Dacă este necesar, scoateți ansamblul pompei de combustibil din rezervor.
13. Instalarea se face în ordine inversă. Dacă rezervorul este înlocuit, reinstalați toate elementele detașabile de la vechiul la cel nou.
14. Înainte de prima călătorie, umpleți rezervorul cu o cantitate mică de combustibil și verificați dacă există semne de scurgere.
