Notă: Înlocuirea unui rulment este o procedură complexă, asigurați-vă că citiți întregul capitol înainte de a continua. Veți avea nevoie de o cheie dinamometrică și un extractor special. La reasamblare, utilizați o nouă piuliță butuc și guler de blocare.
Retragere
1. Slăbiți șuruburile roții din spate, blocați roțile din față, apoi ridicați și ridicați partea din spate a vehiculului pe suporturile de osie. Scoateți roțile.
2. Scoateți suportul și eliberați conducta de frână din suportul de pe brațul diagonal. Rețineți că suportul acceptă și cablul senzorului ABS.
3. Slăbiți șuruburile de montare și scoateți etrierul de frână și suportul bucșei ABS de pe scutul suportului de frână. Mutați etrierul și suportul senzorului ABS în lateral și legați-le cu o sabie sau un fir de partea inferioară a mașinii.
4. Închideți șurubul de fixare și scoateți un disc de frână. Dacă este necesar, îndepărtați plăcuțele de frână de mână de el rotind dispozitivul de reglare cu o șurubelniță introdusă prin unul dintre orificiile discului (vezi Secțiunea 9).
5. Folosind o cheie cu crestătură introdusă printr-unul dintre orificiile nefiletate din flanșa butucului, îndepărtați cele patru șuruburi de fixare a scutului suportului de frână. Rețineți că șuruburile de sus sunt mai scurte decât cele de jos.

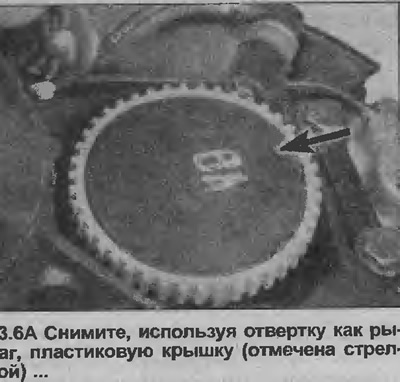

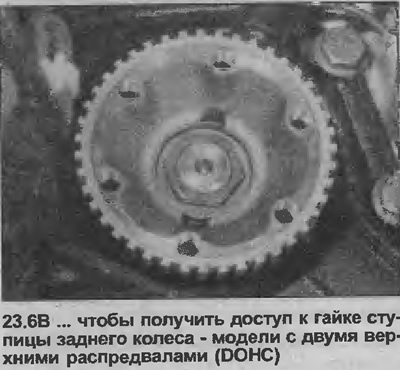

6. Folosiți o șurubelniță pentru a scoate capacul de plastic din spatele angrenajului senzorului ABS pentru a obține acces la piulița butucului roții din spate (vezi ilustratii).
7. Îndoiți marginea de blocare a piuliței butucului, apoi scoateți-o de pe roata senzorului ABS folosind o șurubelniță ca pârghie.
8. Introduceți cele două șuruburi ale roții în flanșa butucului și introduceți o tijă metalică lungă între șuruburi pentru a menține butucul staționar. Slăbiți piulița butucului folosind mufa și tija de prelungire. Rețineți că piulița butucului este extrem de strânsă.
9. Scoateți ansamblul senzorului ABS din butuc folosind un extractor cu trei picioare, dacă este necesar.
10. Scoateți butucul roții din spate din rulment folosind un extractor montat pe brațul diagonal. Rețineți că pista interioară a rulmentului poate rămâne pe butuc.

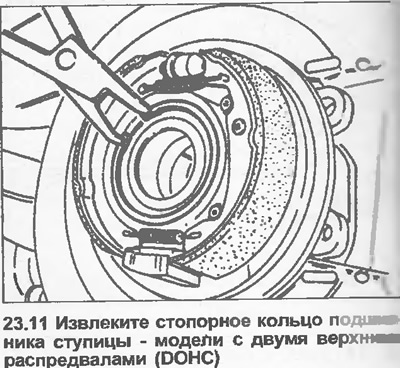

11. Scoateți inelul lagărului de pe marginea exterioară a brațului diagonal (vezi ilustrația). Apoi împingeți sau deblocați rulmentul apăsând pe pista exterioară a rulmentului. Dacă este necesar, scoateți rulmentul în același mod ca butucul roții din spate (cu un tractor), ținând cont de faptul că trebuie apăsat numai inelul exterior.
12. Dacă inelul rulmentului interior rămâne pe o navă, îndepărtați-l cu ajutorul unui stripper.
Instalare
13. Curăţaţi toate componentele şi verificaţi-le pentru semne de uzură şi deteriorare.
14. Instalați noul rulment în brațul diagonal apăsând pe pista exterioară a rulmentului. Dacă este necesar, utilizați o drift sau o mufă tubulară cu un șurub lung, piuliță și șaibe pentru a instala rulmentul. Rulmentul instalat trebuie să se sprijine pe umărul pârghiei.
15. Instalați inelul de rulment, asigurându-vă că se potrivește corect în canelură.
16. Solicitați un asistent să susțină cursa interioară a rulmentului în brațul diagonal (pe partea din spate) folosind un tub metalic, apoi împingeți cu grijă butucul în poziție din exterior. Nu loviți prea tare cu un ciocan, deoarece rulmentul este ușor deteriorat.
17. Instalați ansamblul senzorului ABS pe butuc. Dacă este necesar, solicitați o a doua persoană să sprijine capătul exterior al butucului. Aveți grijă să nu deteriorați dinții roții senzorului.
18. Instalaţi o nouă piuliţă butuc şi strângeţi-o la cuplul specificat în timp ce ţineţi butucul staţionar pe măsură ce a fost scos.
19. Montați o nouă jantă de blocare pe piulița butucului și îndoiți-o spre senzorul ABS.
20. Instalați capacul din plastic pe spatele senzorului ABS.
21. Stabiliți șuruburi de fixare a plăcii de bază a frânei și strângeți-le cu cuplul de strângere reglementat de Specificații. Asigurați-vă că șuruburile mai scurte sunt instalate în partea de sus a plăcii.
22. Instalați discul de frână și strângeți șurubul de montare, apoi apăsați frâna de mână de mai multe ori pentru a cupla mecanismul de reglare și pentru a muta plăcuțele în poziția corectă.
23. Montați etrierul de frână și suportul senzorului ABS pe placa de sprijin și strângeți șuruburile de fixare cu un cuplu de strângere reglat specificații.
24. Montați conducta de frână în suportul de pe brațul diagonal și fixați-o cu suportul de blocare.
25. Montați roata, apoi coborâți vehiculul la sol. În cele din urmă strângeți șuruburile roții.
