Instalacja odbiornika radiowego (Opel Kadett D)

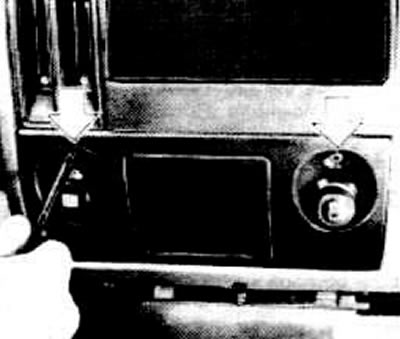

Odłącz przewód uziemiający od akumulatora.

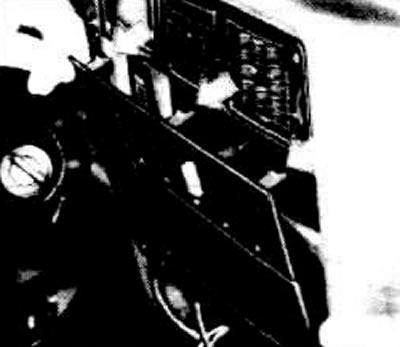

Odkręć dwie śruby mocujące popielniczkę (strzałki), odłącz i zdejmij dolną część popielniczki.



Naciśnij trzy sprężyny mocujące panel przełączników na miejscu (normalny projekt). Zdejmij panel.

W przypadku specjalnej konstrukcji należy odkręcić dwie śruby na panelu przełączników, nacisnąć trzy sprężyny blokujące i zdjąć panel.

Zainstaluj głośnik.

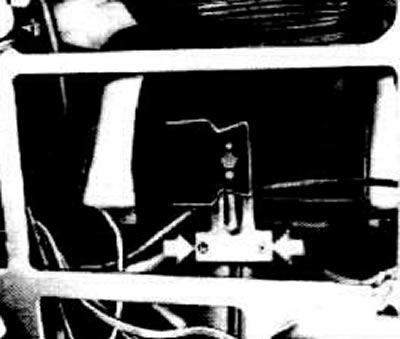

Zainstaluj antenę, zobacz punkt 25.12.



Przykręć uchwyty radia dwoma śrubami.

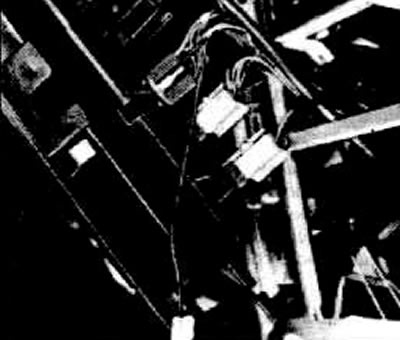

Podłącz przewód uziemiający radia do centralnego przewodu uziemiającego.

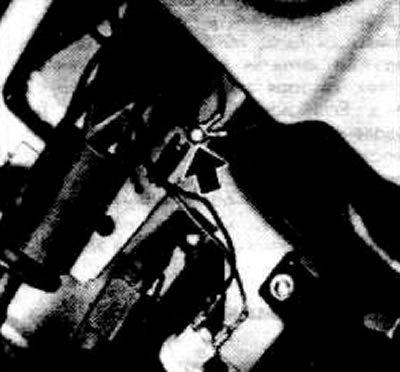

Podłącz dodatni przewód odbiornika radiowego do włącznika świateł awaryjnych (strzałka).

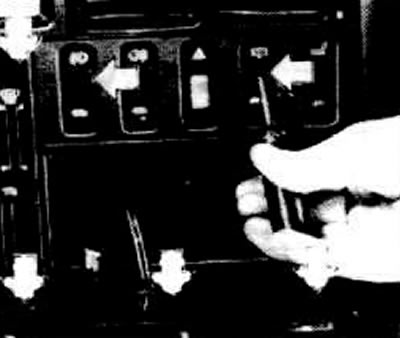

Ułóż kabel głośnikowy zgodnie ze schematem i podłącz go do odbiornika radiowego.

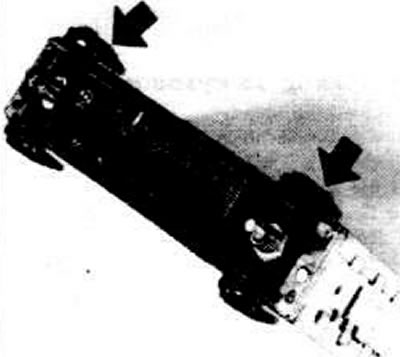

Zabezpiecz panel przełączników za pomocą czterech sprężyn mocujących i dwóch śrub.





Przykręć 2 sprężyny mocujące do przodu radia.

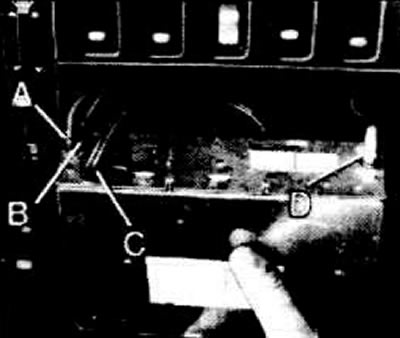

Podłącz odbiornik radiowy: A - przewód uziemiający, B - przewód dodatni, C - przewód głośnikowy, D - przewód antenowy.

Włóż odbiornik radiowy do gniazda i zamontuj przyciski sterujące.

Podłącz przewód uziemiający do akumulatora. Dostrój odbiornik radiowy do anteny.

Aby to zrobić, należy złapać stację, która nadaje bardzo słabo na falach średnich i za pomocą śruby regulacyjnej (przed wagą) osiągnąć optymalny schemat dawkowania.

Odbiornik radiowy typu plug-in

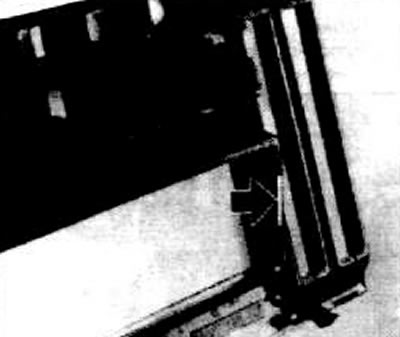

Przed montażem należy sprawdzić, czy 4 sprężyny blokujące urządzenia zazębiają się z panelem przełączników. Aby to zrobić należy spróbować zamontować odbiornik radiowy w zdemontowanym panelu przełączników.





Jeżeli sprężyny blokujące nie zazębiają się, należy lekko spiłować panel przełączników w obu punktach, w których stykają się uchwyty narzędzi -strzałka-. Aby to zrobić należy wyjąć odbiornik radiowy i uchwyty urządzeń z panelu przełączników.

Uwaga: Radio można wyjmować wyłącznie za pomocą klipsów mocujących pokazanych na rysunku, w przeciwnym razie może dojść do uszkodzenia przedniej ścianki.

Włóż oba wsporniki blokujące w otwory w ścianie przedniej i dociśnij je, aż usłyszysz wyraźne kliknięcie. W rezultacie boczne sprężyny blokujące zostają ściśnięte.

Wyjmij odbiornik radiowy z obydwoma uchwytami z deski rozdzielczej. Zablokowane zatrzaski można usunąć dopiero po wyjęciu radia. Uchwyty są dołączone do zestawu montażowego radia.
