Instalacja

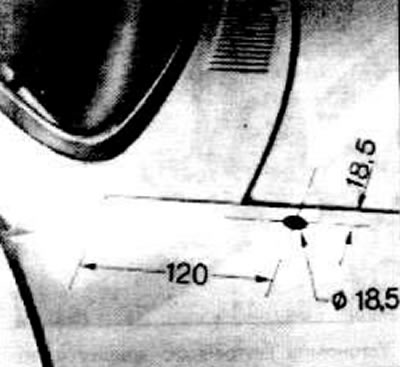

Wywierć otwór na antenę zgodnie z danymi na rysunku. Wyczyść powierzchnię podtrzymującą antenę na spodniej stronie skrzydła, aż do gołego metalu.
Zdejmij prawą przednią osłonę boczną.

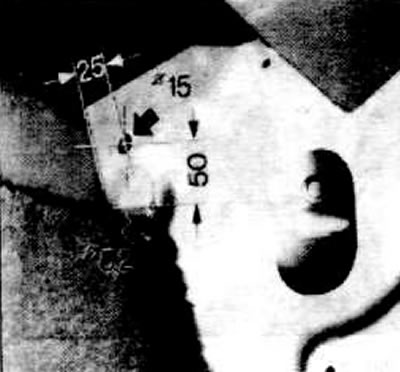

Wywierć otwór o średnicy 5,2 mm na uchwyt anteny.
Wywierć otwór o średnicy 15 mm na kabel antenowy.
Wewnętrzna powierzchnia skrzydła wokół uchwytu anteny (koło o średnicy około 15 mm) rozebrać do gołego metalu. Zabezpiecz gołe metalowe skrzydło przed korozją.

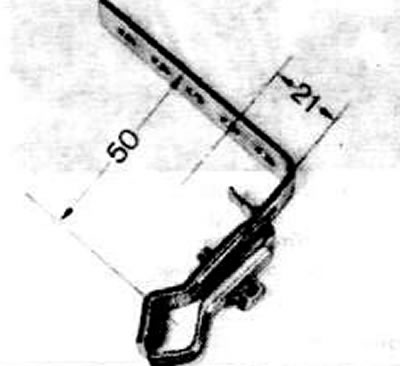

Wygnij uchwyt anteny zgodnie z rysunkiem.

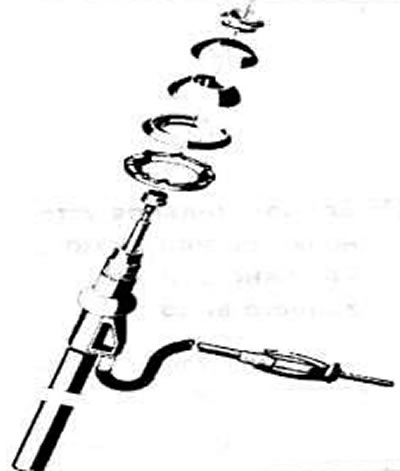

Zainstaluj antenę.

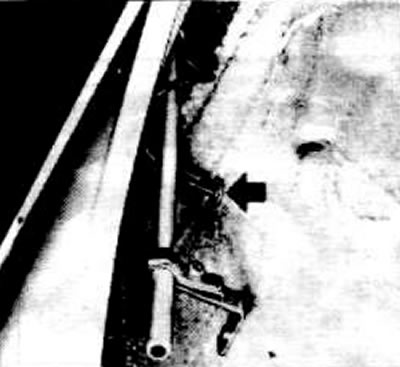

Przeciągnij kabel antenowy z plastikową osłoną przez ścianę boczną i uszczelnij go.

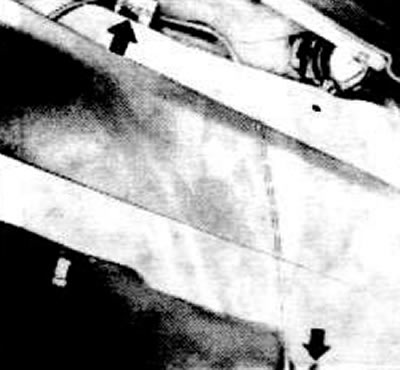

Poprowadź kabel antenowy do radia. Umieść mężczyznę nad prawym górnym uchwytem urządzenia (na zdjęciu widać, że schowek jest wyjęty).
Zamontuj listwę boczną.
