2. Odkręć śrubę mocującą wspornik pedału hamulca od grodzi (patrz przym. ilustracja). Odłącz złącze przewodu czujnika włącznika świateł hamowania i wyjmij włącznik (zobacz sekcję 18).

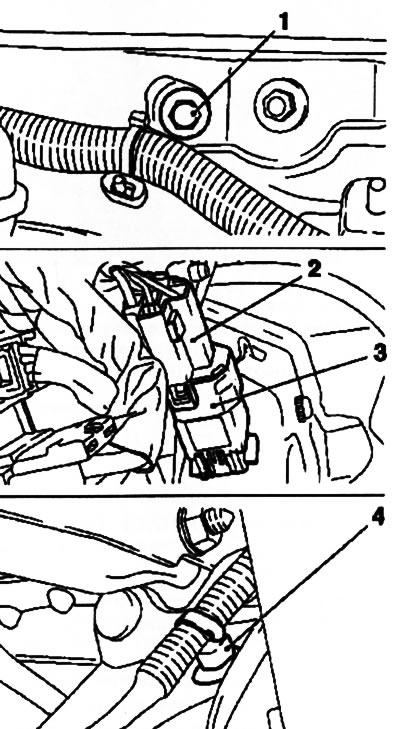

14.2. Śruba (1) mocująca wspornik pedału hamulca do grodzi: 2. Złącze przewodów; 3. Czujnik włącznika świateł hamowania; 4. Uchwyt wiązki przewodów
3. Odłącz wiązkę przewodów czujnika-przełącznika od uchwytu na wsporniku pedału hamulca (zobacz ilustrację 14.2).
4. Zdejmij płytkę mocującą i odłącz sprężynę powrotną pedału hamulca (patrz przym. ilustracja).
14.4. Płyta mocująca (1) osi (2) do mocowania drążka cylindra głównego do pedału hamulca - strzałki wskazują nakrętki do mocowania zespołu pedałów do grodzi przedziału pasażerskiego: 3. Sprężyna powrotna; 4. Nakrętki mocujące wspornik pedału hamulca do wspornika
5. Odkręć 3 nakrętki mocujące zespół pedałów do przegrody przedziału pasażerskiego i wyjmij oś mocującą drążek głównego cylindra hamulcowego z pedału hamulca (zobacz ilustrację 14.4).
6. Odkręć 2 nakrętki mocujące wspornik pedału hamulca do wspornika (zobacz ilustrację 14.4) i zdejmij zespół pedałów.
(Materiał dostarczony przez tę stronę internetową Opelbook.ru)
7. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
