Demontaža haube
Otvori haubu.
Ako postoje, odspojite konektore žice grijane mlaznice za pranje vjetrobranskog stakla.
Odvojite crijevo za pranje vjetrobrana. Pričvrstite kabel na kraj crijeva prije uklanjanja dovodnog crijeva s nape. Uklonite crijevo i uklonite ga s kabela. Prilikom postavljanja ponovno zategnite crijevo u napu pomoću užeta.

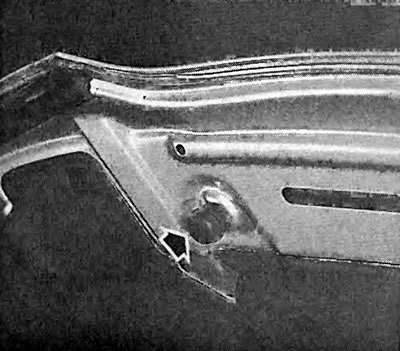

Nakon postavljanja gumenih odbojnika haube (fotografija prikazuje lijevi međuspremnik) se odvrću sve dok gornji rub haube ne bude u istoj ravnini s krilima.

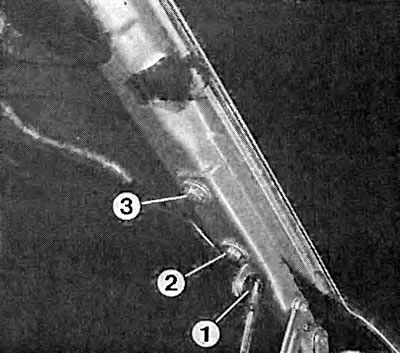

Ovdje brojevi označavaju sljedeće detalje: 1 - amortizer punjen plinom; 2 i 3 - pričvrsni vijci šarke haube.

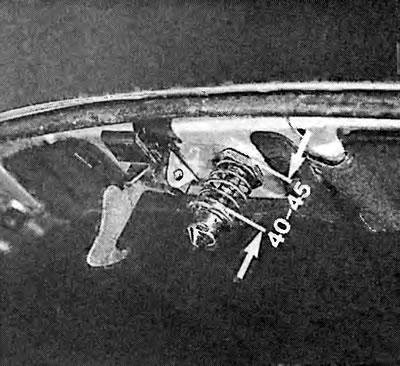

Za podešavanje visine prednje strane nape, otpustite maticu od lima na napi. U skladu s tim, okrećite klin brave sve dok udaljenost od metala haube do podloške ne bude 40-45 mm na klinu brave.

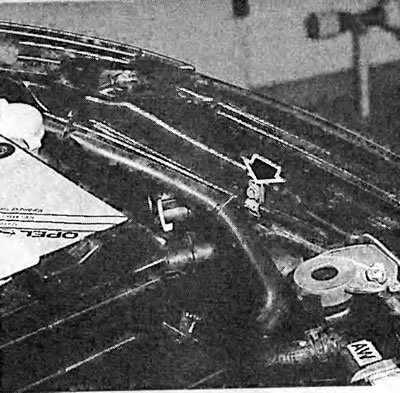

Stezaljka za montažu (strijela), prikazano na fotografiji, možete podesiti slobodan hod kabela nape.
Označite položaj ugradnje poklopca na šarkama.
Otpustite vijke na poklopcu motora s desne i lijeve strane.
Poklopac je pretežak da bi se sam rastavljao. Stoga, držite poklopac s pomoćnikom s desne i lijeve strane.
Sada potpuno odvrnite labave vijke i uklonite poklopac.
Zamjena šarke sklopa poklopca
Za zamjenu šarki haube prvo morate rastaviti vodoodbojni sklop, pogledajte odjeljak «Uklanjanje motora brisača» u poglavlju o alatima.
Otvorite poklopac i skinite ga sa šarki.
Odvijte pričvrsne vijke šarke poklopca i uklonite šarku.
Umetnite novu šarku i zavrnite.
Podesite kapuljaču.
Moment pritezanja: šarka poklopca motora 20 Nm, šarka bočne stijenke 25 Nm.
Podešavanje kapuljače
Uz zatvorenu haubu, udaljenost do oba bokobrana mora biti ista. Prednji rub haube mora biti u istoj ravnini s branicima. Postavka visine također mora odgovarati: gornji rub haube mora biti u istoj visini kao i bokobrani. Da biste postigli ovaj položaj ugradnje, postoje mogućnosti ugradnje koje su navedene u nastavku:
Za podešavanje visine, vijci između šarke i tijela su otpušteni. Šarka se pomiče u skladu s tim.
Za bočno podešavanje, vijci između šarke i haube su otpušteni. Poklopac klizi u pravom smjeru, a šarke se ponovno zatežu.
Na prednjem rubu haube, podešavanje visine se vrši pomoću brave haube:
Zavrtite gumene odbojnike s desne i lijeve strane u haubu
Otpustite sigurnosnu maticu pomoću plinskog ključa i zašrafite ili odvrnite osigurač s otvorenim ključem sve dok udaljenost od haube do podloške na osiguraču ne bude 40-45 mm.
Dok je poklopac zatvoren, provjerite podešavanje visine (desno i lijevo).
Ponovno zategnite protumaticu.
Pazite da klin brave točno sjedne u rupu na prednjoj strani tijela. Ako nije, tada se nakon otpuštanja sigurnosne matice, sigurnosni klin može pomaknuti bočno.
Odvijte gumeni odbojnik u haubi tako da hauba svojim gornjim rubom bude u istoj ravnini s krilcima.
Zamjena kabela instrumenta
Odvijte pričvrsnu kopču kabela haube na prednjem dijelu kućišta pored baterije.
Uklonite rešetku.
Stavite ruku u rupu i otkačite kabel sa zasuna haube.
U prostoru kod nogu vozača demontirajte oblogu ispod instrument ploče. Da biste to učinili, okrenite plastični nosač za četvrtinu kruga ulijevo pomoću odvijača i uklonite oblogu.
Otpustite ručicu za otpuštanje i otkačite. Uklonite kabel sa strane kabine.
Povucite novi kabel u odjeljak motora i zakačite ga za bravu haube.
Pričvrstite omotač kabela pričvrsnom kopčom na prednjem dijelu tijela tako da kabel ima dovoljno slobodnog hoda. Provjera se provodi ručicom za otpuštanje. Za opipljivi otpor treba ga izvući za 5-10 mm.
