Povlačenje

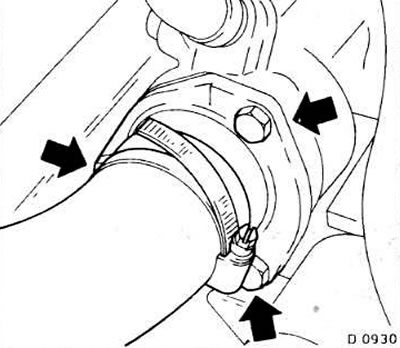

Ispod termostata stavite posudu za prikupljanje rashladne tekućine. Odvojite crijevo rashladne tekućine otpuštanjem stezaljke i pomicanjem.
Otpustite pričvrsne vijke termostata.
Pažnja! Termostat se mijenja u kompletu s odvodnim priključkom.
Ispitivanje
Pažnja! Možete provjeriti samo početak otvaranja termostata, budući da se potpuno otvaranje događa na temperaturama iznad 100°C.

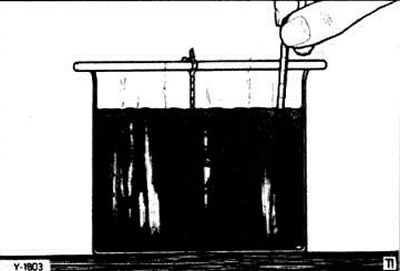

Objesite termostat na žicu, stavite ga u posudu s vodom i postupno zagrijavajte vodu. Termostat ne smije dodirivati stijenke posude.
Početak otvaranja termostata: 92°C Puni otvor termostata: 107°C
Ako ne radi ispravno, zamijenite termostat.
Montaža
Ugradite termostat na mjesto, stavljajući novi brtveni prsten i zategnite vijke njegovog pričvršćivanja:
- za motore zapremine 1,4 i 1,6 litara - okretni moment od 10 Nm,
- za motore zapremine 1,8 i 2,0 litara - okretni moment od 15 Nm.
Spojite crijevo rashladne tekućine i pričvrstite ga stezaljkom.
Dizel motor 17YD 1.7L
Povlačenje

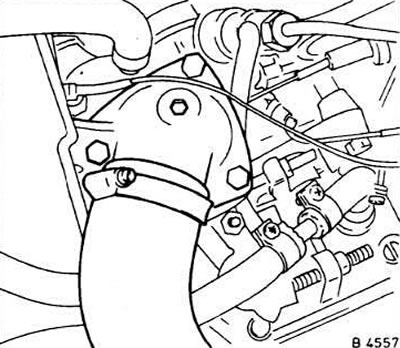

Ispod termostata stavite posudu za prikupljanje rashladne tekućine.

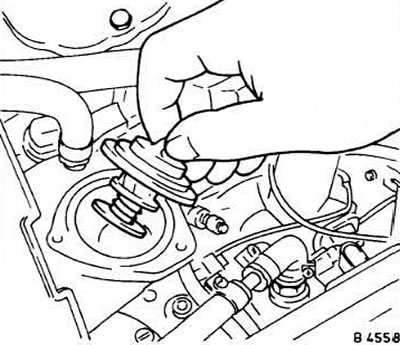

Uklonite poklopac s kućišta termostata tako da odvrnete vijke i pomaknete ga u stranu zajedno s crijevom koje je na njega pričvršćeno.
Uklonite termostat s O-prstenom.
Montaža
Ugradite termostat s novim O-prstenom sa strelicom prema dolje.
Zategnite vijke poklopca termostata na 15 Nm.
TC4EE1 1.7L turbo dizelski motor
Povlačenje
Ispod termostata stavite posudu za prikupljanje rashladne tekućine.

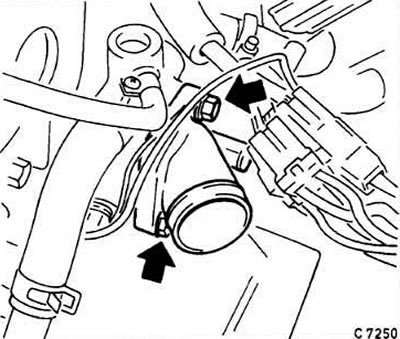

Odvojite crijevo rashladnog sredstva od poklopca kućišta termostata.
Otpustite vijke koji pričvršćuju poklopac kućišta termostata.
Izvadite termostat.
Montaža
Očistite spojne površine kućišta i poklopca termostata.

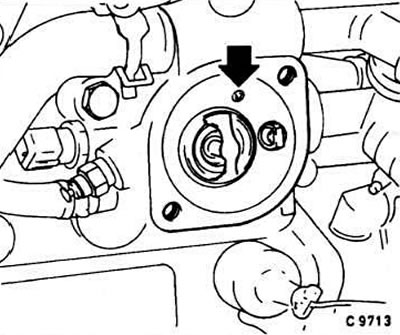

Ugradite termostat tako da rupa bude na vrhu.
Zamijenite poklopac termostata s brtvenim prstenom i pritegnite njegove pričvrsne vijke momentom od 30 Nm.
Spojite crijevo rashladne tekućine i pričvrstite ga stezaljkom.
Motori sa 16 ventila i benzinski motor s turbopunjačem
Povlačenje
Otvorite poklopac ekspanzijskog spremnika.
Ispod termostata stavite posudu za prikupljanje rashladne tekućine.
Odvojite crijevo rashladnog sredstva od kućišta termostata i ispustite rashladno sredstvo.
Odvijte vijke koji pričvršćuju gornji dio kućišta termostata i uklonite ga zajedno s termostatom.

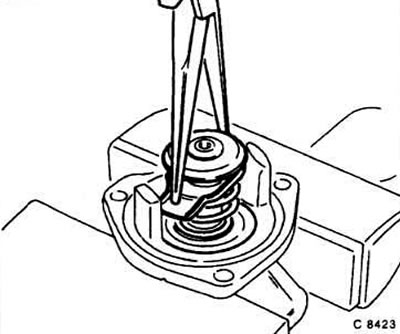

Odvijte termostat od stezaljki, stisnuvši ga pincetom, kao što je prikazano na slici.
Montaža
Očistite spojne površine.

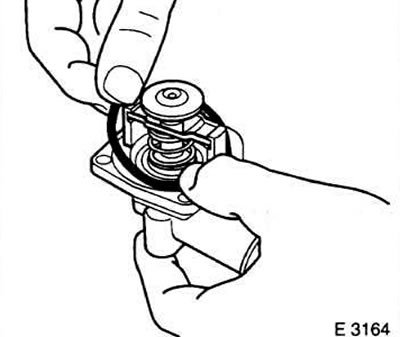

Postavite novi brtveni prsten.
Umetnite i pričvrstite termostat.
Zategnite vijke koji pričvršćuju gornji dio kućišta termostata.
Spojite crijevo rashladnog sredstva i pričvrstite ga stezaljkama.
Napunite sustav rashladnom tekućinom. Uklonite zrak iz sustava.
