U automobilu postoje dvije kutije s osiguračima. Smješten: ispod instrumentne ploče pored vozačevih vrata i u motornom prostoru. Osim toga, u motornom prostoru nalaze se i neovisni osigurači za pojedinačne sustave.
Prilikom zamjene osigurača isključite električni krug koji štiti.
Prije zamjene pregorjelog osigurača, utvrdite i ispravite problem koji je uzrokovao pregorijevanje osigurača.
Pregorjeli osigurač može se prepoznati po rastopljenoj metalnoj niti. Za lakšu zamjenu osigurača, svaki blok ima odgovarajući alat.
Uvijek koristite osigurače potrebne nazivne vrijednosti (nazivna vrijednost osigurača navedena je na unutarnjoj strani poklopca kutije s osiguračima). Nikada ne koristite osigurač veće amperaže niti ga zamijenite komadom žice, jer to može uzrokovati ozbiljnija oštećenja.
Preporučuje se imati set rezervnih osigurača. Mogu se kupiti na bilo kojoj benzinskoj postaji. Svaki blok ima određeno mjesto za njihovo pohranjivanje.
Osigurači
Trenutna boja
- 10A crvena
- 15A plava
- 20A žuta
- 25A bijela
- Z0A zelena
Kutija s osiguračima u instrumentnoj ploči

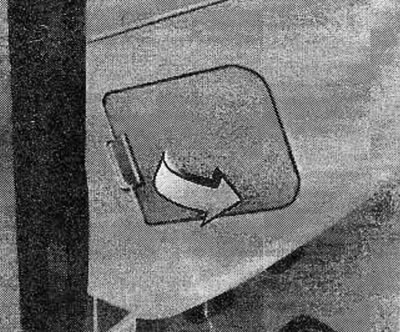

Za otvaranje poklopca, pritisnite zasun i okrenite poklopac.

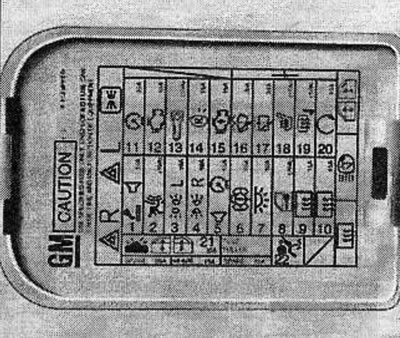

Ovaj blok također sadrži releje i diode, čija je namjena prikazana na naslovnici.
Kutija s osiguračima ima pincetu za zamjenu osigurača.

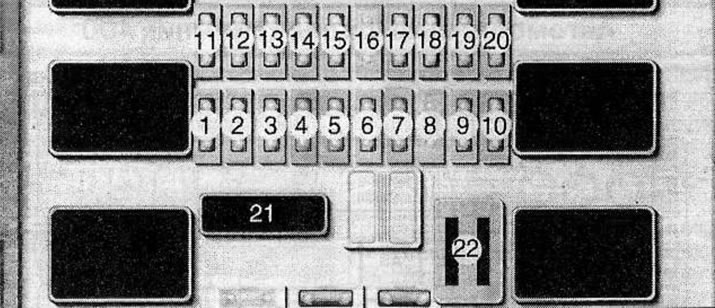

Osigurači i zaštićeni električni krugovi
br. Struja Električni krug
1. 15 Upaljač za cigarete. Utičnica za dodatni pribor.
2. 10 A Protuprovalni sustav.
3. 10 A Žarulja lijevog stražnjeg bočnog svjetla.
4,10 A Žarulja desnog stražnjeg bočnog svjetla.
5. 15 A Auto radio.
6. 15 A Stop svjetla.
7. 10 A Unutarnja rasvjeta.
8. 20 A Sustav centralnog zaključavanja.
9. 15 A Odmrzivač stražnjeg stakla.
10. 15 A Odmrzivač stražnjeg stakla.
11. 15 A Kontrolne lampice na instrumentnoj ploči, pokazivači i senzor brzine.
12. 15 A Sustav paljenja.
13. 15 A Zavojnica paljenja.
14. 15 A Svjetla za vožnju unatrag.
15. 15 A Elektronička kontrola motora.
16. 20 A Brisač i perač vjetrobranskog stakla.
17. 10 A Brisač i perač stražnjeg stakla.
18. 15 A Grijači sjedala.
19. 10 A Grijači stražnjeg stakla i vanjskih retrovizora.
20. 10 A starter.
21. Z0 A Električni podizači prozora.
22. 10 A Zračni jastuci.
Kutija s osiguračima u motornom prostoru

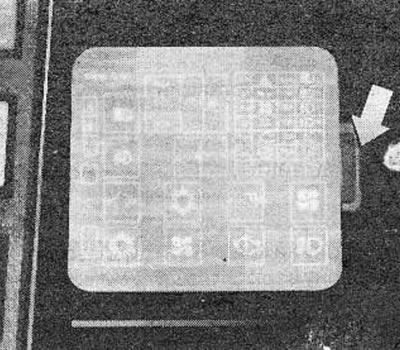

Za otvaranje poklopca pritisnite pričvršćivače i otpustite zasune koji se nalaze sa strane kutije s osiguračima.
Ovaj blok također sadrži releje, čija je namjena prikazana na naslovnici.

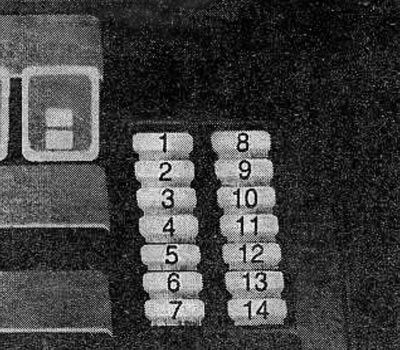

Osigurači i zaštićeni električni krugovi
br. Struja Električni krug
1. 15 A Svjetla za upozorenje na opasnost.
2. 10 A Zvučni signal.
3. 10 A Sustav klimatizacije.
4. 20 A Motor (benzin), Ventilator (dizel).
5. Motor od 10 A.
6. 15 A Elektroničko paljenje (benzin); 20 A Predgrijavanje motora (dizel).
7. Priključak za prikolicu 20A.
8. 15 A Žarulja lijevog dugog svjetla.
9. 15 A Žarulja desnog dugog svjetla.
10. 10 A Žarulja lijevog kratkog svjetla.
11. 10 A Žarulja desnog kratkog svjetla.
12. 15 A Svjetla za maglu.
13. 10 A Stražnja svjetla za maglu.
14. 20 A Perač prednjih svjetala.

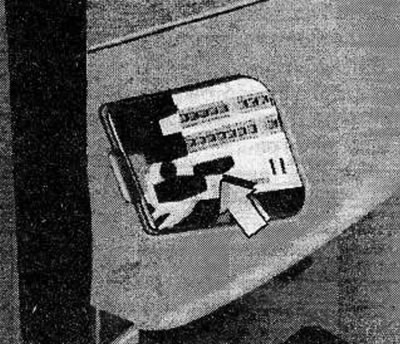

Automatska zaštita
Ako prozori na vratima i električni krovni otvor ne rade, provjerite stanje električnog prekidača.
Za ponovno uključivanje prekidača, isključite paljenje i pritisnite gumb koji se nalazi u sredini prekidača. Ako se gumb na automatskoj zaštitnoj sklopki više puta isključi kada uključite prozore ili krovni otvor, obratite se svom Opel prodavaču kako biste utvrdili i ispravili kvar.
