Проверка на плоскостта на повърхността на цилиндровия блок (Opel Kadett D)

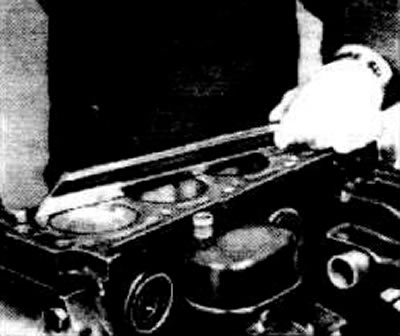

Проверете свързващата повърхност на цилиндровия блок с линийка и щуп по дължина и ширина за деформация. Деформацията по цялата дължина на цилиндровия блок на бензинов двигател трябва да бъде не повече от 0,05 mm, а по ширина 150 mm - не повече от 0,015 mm. Цилиндровият блок на дизелов двигател трябва да има отклонение не повече от 0,1 mm.

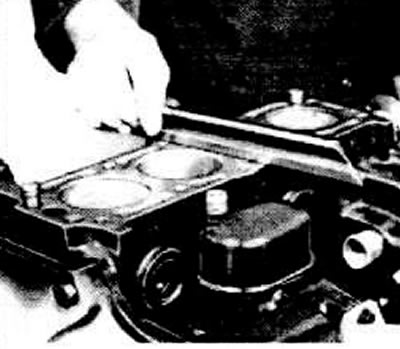

Проверете свързващата повърхност на цилиндровия блок диагонално за деформация.



След смилането обърнете внимание на изпъкналостта на буталата от цилиндрите. Буталото може да стърчи над горния ръб на цилиндровия блок 0,22 mm ONS двигател 1,2-/1,3-l, 0,40 mm ONS двигател 1,6-/1,8-l, 0,29 mm OHV двигател 1,0-/1,2-l. При дизелов двигател максимумът е 0,78 мм.
