Премахване и монтиране на контактния блок на превключвателите на кормилната колона

1. Контактният блок комбинира десния и левия превключвател на кормилната колона (вижте глава "Устройства за управление и техники на работа", Раздел 17). При подмяна е необходимо да конфигурирате новия контактен блок в сервиз с помощта на специално оборудване.

2. Свалете волана (вижте раздел 10).

3. Отстранете горния и долния панел на корпуса на кормилната колона (виж глава 11).

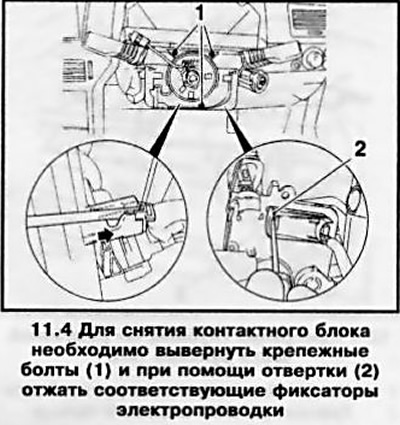

4. Отстранете 3 монтажни болта (виж контраст илюстрация), използвайте отвертка, за да разкачите кабелната скоба, натиснете ключалката и разкачете конектора на електрическото окабеляване.



5. Отстранете контактния блок от вала на волана.

Внимание: След отстраняване на контактния блок в никакъв случай не завъртайте оста му!

6. Когато монтирате контактния блок, уверете се, че неговата пружина е в средно положение. Следвайте инструкциите на контактния блок.

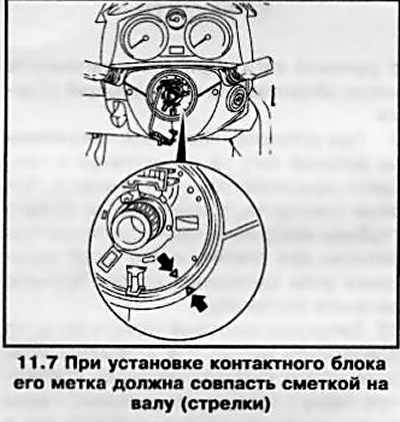

7. Монтирайте контактния блок на вала, така че съответните маркировки да съвпадат (виж контраст илюстрация), закрепете уреда и свържете електрическите конектори.



8. Монтирайте волана (вижте раздел 10).
