Забележка: При тези модели облицовката на А-колона, В-колона и вътрешната облицовка на праговете се отстраняват по същия начин, както при хечбек моделите (виж раздел 44).
Внимание: При моделите, оборудвани с въздушни възглавници за глава, спазвайте съответните предпазни мерки (вижте Глава "Устройства за управление и техники на работа", Раздели 13 и 16)!
Вижте и предупрежденията в началото Раздел 44.
Облицовка на горната част на С-колона
1. Изключете кабелите и изолирайте клемите на батерията (вижте Глава 5).
2. Отстранете задната облицовка на покрива (вижте по-долу).
3. Отстранете облицовката на D-колоната (вижте по-долу).
4. Наклонете задната седалка. Свалете страничната облицовка на багажното отделение и долната част на облицовката на C-колона (вижте по-долу).
5. Разкачете долната котва на съответния предпазен колан от С-колоната.
6. С помощта на отвертка повдигнете сервизния капак на горната част на тапицерията на C-колона и внимателно го отделете, като постепенно движите отвертката по периметъра на капака. Плъзнете пластмасов клин под облицовката и го издърпайте от стълба.
7. Издърпайте предпазния колан от водача и отстранете горната част на облицовката на C-колона.
8. Монтажът се извършва в реда, обратен на отстраняването, като се уверите, че вътрешният ръб на уплътнението е отгоре на облицовката. Затегнете закрепващия винт на предпазния колан с необходимия въртящ момент, след като смажете резбата му със заключваща смес. Проверете дали лентата на колана не е усукана и се прибира свободно. Проверете функционирането на колана (вижте глава "Органи за управление и оперативни техники").
Долна облицовка на C-колона (комби модели)
9. Наклонете задната седалка.

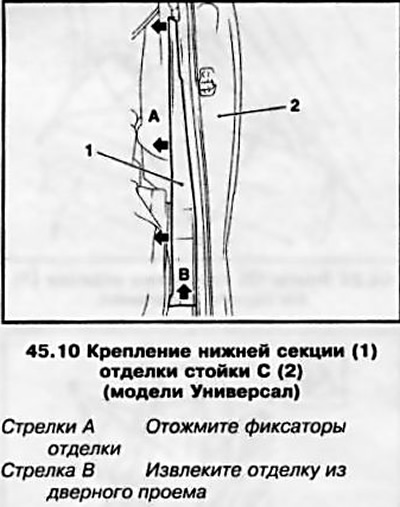

10. Натиснете 3-те ключалки (виж контраст илюстрация) и отделете долната част на облицовката от плота, след което отстранете облицовката, като я издърпате нагоре от вратата.
11. Монтажът се извършва в реда, обратен на отстраняването, като се уверите, че вътрешният ръб на уплътнението е отгоре на облицовката.
Внимание: При моделите, оборудвани с въздушни възглавници за глава, спазвайте съответните предпазни мерки (вижте Глава "Устройства за управление и техники на работа", Раздели 13 и 16)!
12. Изключете кабелите и изолирайте клемите на батерията (вижте Глава 5).
13. Отстранете задната облицовка на покрива (вижте по-долу).

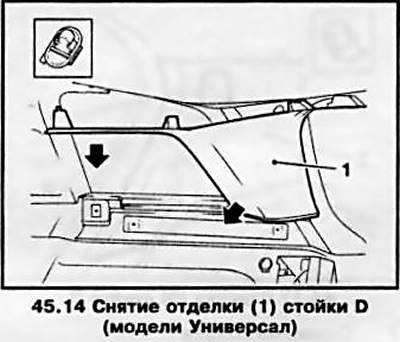

14. С помощта на пластмасов клин натиснете 5-те скоби и отделете облицовката от D-колоната (виж контраст илюстрация).
15. Монтажът се извършва в реда, обратен на отстраняването, като се уверите, че вътрешният ръб на уплътнението е отгоре на облицовката.
Странична тапицерия на багажното отделение
16. Сгънете облегалката на задната седалка напред.
17. Отворете вратата на багажника, освободете ключалките и отстранете облицовката на тавана на багажното отделение.
18. Развийте 2-те тапи в предната част на капака на пода на багажното отделение и го отстранете.
19. Отстранете облицовката на прага на задната врата (вижте по-долу), след това отстранете облицовката на C и D колона (вижте по-горе).

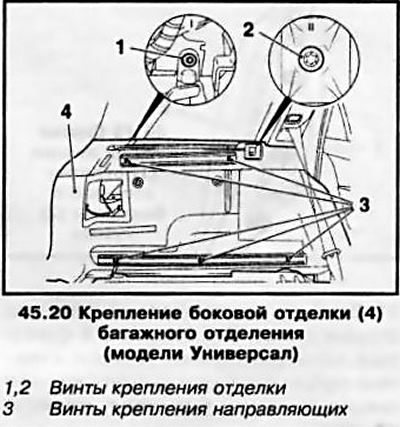

20. Отстранете 2-та горни винта (виж контраст илюстрация) крепежни елементи, след което отстранете винтовете, закрепващи водачите, и отстранете водачите от страните на багажното отделение.
21. Натиснете 4-те ключалки и отделете декоративния панел от страничния панел.
22. Изключете конектора на електрическото окабеляване за светлината на багажното отделение от задната страна на декоративния панел и свалете панела.
23. Монтажът се извършва в реда, обратен на отстраняването, като се уверите, че вътрешният ръб на уплътнението е отгоре на облицовката.
Задната част таван панел
24. Отворете задната врата.

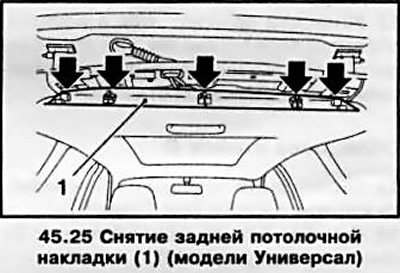

25. С помощта на пластмасов клин натиснете навън 3-те ключалки и освободете задната облицовка на тавана (виж контраст илюстрация) от двама водачи (дясно и ляво) и го премахнете.
26. Монтажът се извършва в реда, обратен на демонтирането. Облицовката трябва да пасва точно във водачите на колона D (наляво и надясно).
Облицовка на прага на багажника
27. Отворете задната врата.
28. Отстранете 4-те монтажни винта от страната на багажното отделение и отстранете тапицерията на прага на вратата на багажника.
29. Монтажът се извършва в реда, обратен на отстраняването, като се уверите, че вътрешният ръб на уплътнението е отгоре на облицовката.
