Премахване и монтиране на задната седалка

Модели Астра

Несгъваема възглавница на задната седалка

1. Издърпайте здраво 2-те предни бримки (виж контраст илюстрация) и освободете възглавницата на задната седалка от скобите.

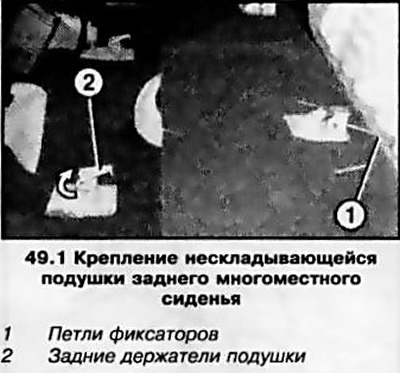

2. Първо натиснете от едната страна възглавницата на седалката назад и я издърпайте нагоре - освободете възглавницата от държачите на пода на кабината (виж илюстрация 49.1). Ако е необходимо, издърпайте допълнително възглавницата на седалката навън. Повторете тази операция с второто закопчаване, отстранете и извадете възглавницата на седалката от купето.

3. Монтажът се извършва в обратен ред.

Облегалка на задната седалка

4. Отстранете възглавницата на задната седалка (вижте по-горе).

5. Отстранете монтажните винтове и отстранете катарамите на предпазните колани от дъното на автомобила.

6. Отворете вратата на багажника, разкачете и извадете рафта на багажното отделение.

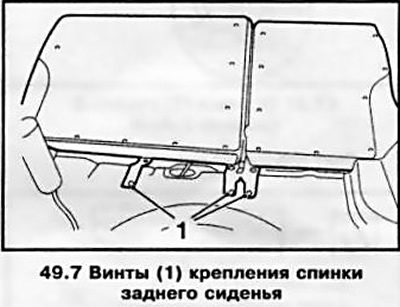

7. Сгънете задната седалка напред и отстранете 3-те монтажни винта (виж контраст илюстрация).

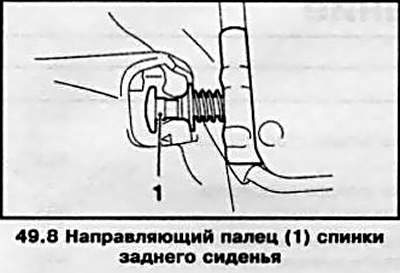

8. Използвайте асистент, за да свалите облегалката на задната седалка от водещите щифтове (виж контраст илюстрация), разположени от двете страни на облегалката отдясно и отляво, като я издърпвате нагоре. Извадете облегалката от интериора.




9. Монтажът се извършва в реда, обратен на демонтирането. Предварително почистете резбите на монтажните винтове и ги смажете с фиксираща смес. Всички закрепващи винтове трябва да бъдат затегнати до 20 Nm.

Сгъваема задна седалка

10. Сгънете възглавницата на задната седалка напред.

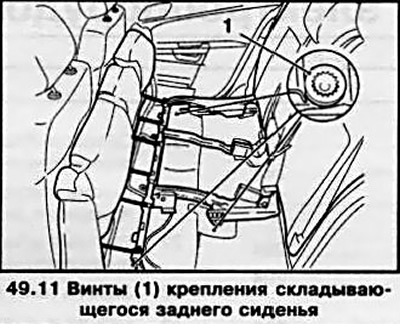

11. Отстранете 3 монтажни винта (си. съпротива илюстрация), след това върнете възглавницата на седалката в първоначалното й положение.



12. Преместете задната седалка напред и сгънете облегалката.

13. Отворете вратата на багажника, разкачете и извадете рафта на багажното отделение (вижте глава "Устройства за управление и техника на работа", Раздел 17).

14. Разкачете облегалката на задната седалка и отстранете 3-те монтажни винта от дъното на автомобила. Използвайте асистент, за да свалите задната седалка от автомобила.


15. Монтажът се извършва в реда, обратен на демонтирането. Затегнете всички монтажни винтове до 20 Nm.

Модели Zafira

На задната седалка многоместное

16. Свалете тапицерията за регулиране на задната седалка (вижте по-долу).

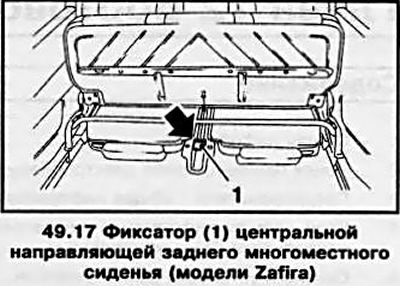

17. Преместете седалката напред до упор и натиснете ключалката на централната релса (виж контраст илюстрация).

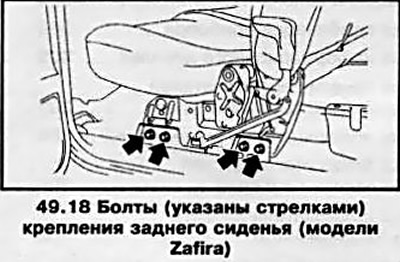

18. Отстранете 8 монтажни болта (виж контраст илюстрация), повдигнете седалката и я извадете от купето на автомобила.



19. Когато монтирате, поставете седалката във водача, използвайте скобата за регулиране на седалката, ако е необходимо, и затегнете монтажните болтове с необходимия въртящ момент.

Допълнителна задна седалка

20. Ако е оборудвано съответно, в багажното отделение е оборудвана допълнителна седалка.


21. Отворете вратата на багажника, свалете капака на завесата на багажното отделение (вижте глава "Устройства за управление и техники на работа", Раздел 17).

22. Преместете основната задна седалка напълно напред и отстранете подовата настилка с мокет.

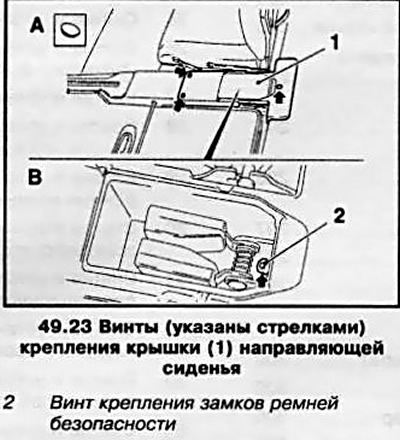

23. Отстранете щепселите и отстранете 3-те монтажни болта (виж контраст илюстрация) и свалете капака на релсата на седалката. Отстранете монтажния винт на ключалката на предпазния колан.



Винт за ключалката на предпазния колан

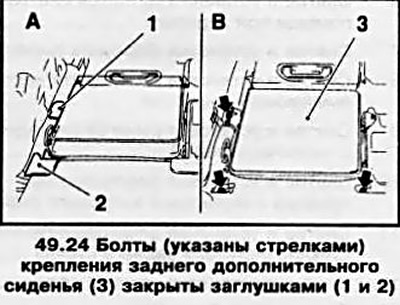

24. Отстранете щепселите от пода (виж контраст илюстрация) и отстранете 4-те монтажни болта. Повдигнете задната седалка и я извадете от автомобила.



25. Монтажът се извършва в реда, обратен на демонтирането.


Облицовка на регулатора на седалката

26. Отворете задната странична врата.

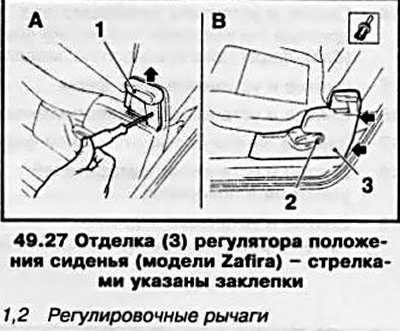

27. Поставете малка отвертка в отвора и натиснете лоста за регулиране напред (виж контраст илюстрация), натиснете ключалката и извадете лоста нагоре. След това развийте фиксиращия винт и отстранете втория лост за регулиране.



28. Отстранете 2 разширителни нита (виж илюстрация 49.27) от задната страна на тапицерията и я отстранете.

29. Монтажът се извършва в обратен ред.
