Obsah: Odstránenie ⬇ Inštalácia ⬇

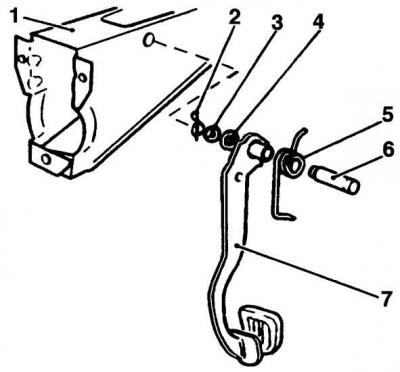

Komponenty brzdového pedálu
1 – montážna konzola
2 – svorka
3 – skrutka
4 – podložka
5 – vratná pružina
6 – os
7 – pedál
Odstránenie
1. Odstráňte ozdobný panel pod prístrojovou doskou a odstráňte vzduchové potrubie. Odpojte konektor spínača brzdových svetiel a odskrutkujte spínač.
2. Odpojte vratné pružiny brzdového pedála.
3. Odstráňte svorku a vyberte kolík, ktorý pripevňuje tlačnú tyč podtlakového posilňovača k brzdovému pedálu.
4. Odstráňte upevňovaciu skrutku držiaka pedálu a montážne matice a odstráňte držiak.
5. Odskrutkujte maticu z konca osky pedálu a vyberte podložku.
6. Odstráňte upevňovacie svorky a odstráňte osku pedálu. Odstráňte pedál.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
