Садржај: Електронска контролна јединица ⬇ Контролни прекидач ⬇ Мотор за контролу закључавања врата ⬇ Мотор за контролу закључавања задњих…⬇ Контролни мотор за закључавање…⬇
1. Одспојите негативни кабл са батерије.
Електронска контролна јединица
Уклањање
2. Јединица је инсталирана у простору за ноге возача.
3. Уклоните облогу простора за ноге возача као што је описано у Одељак 11.

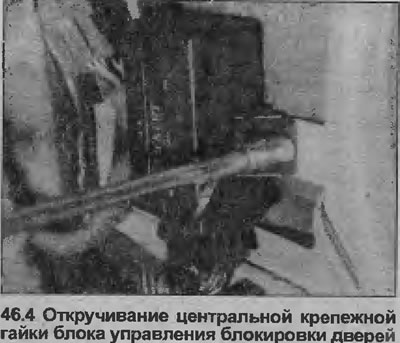

4. Одврните две монтажне навртке и подигните јединицу (погледајте илустрацију).
5. Притисните сигурносну копчу да бисте ослободили конектор за ожичење, а затим уклоните јединицу.
Инсталација
6. Инсталација се врши обрнутим редоследом.
Контролни прекидач
Уклањање
7. Контролни прекидач је у облику микро прекидача, који се налази унутар врата на задњој страни склопа спољне ручке.
8. Уклоните облогу врата као што је описано у Одељак 11.
9. Повуците пластични изолациони лист довољно да приступите спољној ручки.

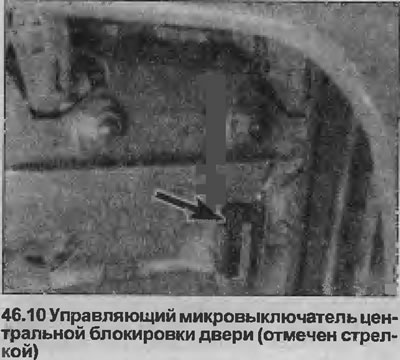

10. Откачите микропрекидач са задње ивице склопа спољне ручке и одспојите конектор ожичења прекидача са снопа каблова на вратима, а затим уклоните прекидач (погледајте илустрацију).
Инсталација
11 Инсталација се врши обрнутим редоследом.
Мотор за контролу закључавања врата
Уклањање
12. Уклоните браву на вратима као што је описано у одељку 11.
13. Одвојите полугу преноса полуге за закључавање од мотора.
14. Одврните два монтажна завртња и уклоните мотор са склопа браве.
Инсталација
15. Инсталација се врши обрнутим редоследом.
Мотор за контролу закључавања задњих пртљажника / поклопца пртљажника
Уклањање
16. На моделима хечбек, уклоните завртње који причвршћују и облогу задњих петих врата.
17. Одврните два монтажна завртња и повуците мотор да бисте одвојили полугу за закључавање.

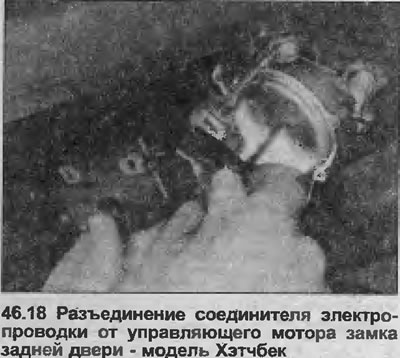

18. Уклоните мотор и одспојите електрични конектор (погледајте илустрацију).
Инсталација
19. Инсталација се врши обрнутим редоследом.
Контролни мотор за закључавање поклопца резервоара за гориво
Уклањање
20. Уклоните десну задњу облогу пртљажника као што је описано у одељку 11.

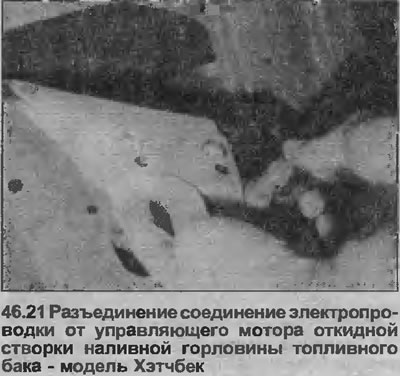

21. Одспојите електрични конектор са задње стране мотора (погледајте илустрацију).
22. Уклоните два завртња који причвршћују мотор за монтажни држач, а затим померите мотор да бисте одвојили полугу за закључавање. Уклоните мотор.
Инсталација
23. Инсталација се врши обрнутим редоследом.
