Возила са 2.5Л дизел мотором
Усисни разводник се мора уклонити како би се омогућио приступ поправљеним компонентама, на пример, када радите на систему напајања.
Повлачење
1. Уклоните заштитне поклопце преко мотора и цевовода за ваздух за пуњење.

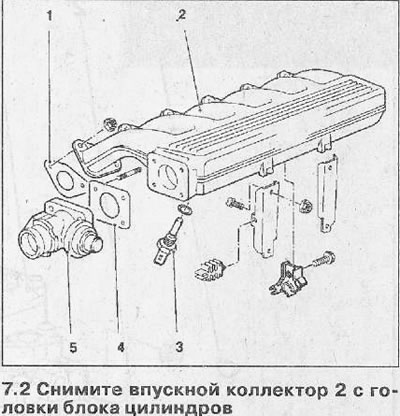

2. Уклоните усисну грану 2 са главе цилиндра (види илустрацију).
Процедура за уклањање колектора је следећа:
3. Одвојите жицу сензора температуре допуњеног ваздуха 3 (видети илустрацију 6.2)
4. Одвојите црево ниског притиска од мембранског вентила 5 система за рециркулацију издувних гасова и од усисног разводника (видети илустрацију 6.2).
5. Одврните завртње који причвршћују усисни разводник за главу цилиндра и за потпорни држач, а затим га уклоните заједно са заптивкама 1 (видети илустрацију 6.2). Вентил за рециркулацију издувних гасова 5 и његова заптивка 4 не морају да се уклањају (видети илустрацију 6.2).
Инсталација
6. Инсталирајте усисни разводник на место и причврстите га вијцима са силом од 25 Нм. Претходно поправите све заптивке новим. Причврстите држач пумпе за уље и цев за рециркулацију издувних гасова на усисну грану са затезним моментом од 25 Нм.
7. Поставите заштитне поклопце преко мотора и цевовода за пуњење ваздуха.
