Брегасте осовине и топови (Opel Omega B)

Упозорење! Приликом уградње ланчаника брегастог вратила и горње вођице, морају се користити нови завртњи.

Уклањање

1. Уклоните кабл за уземљење са батерије и поклопца главе цилиндра.

2. Уклоните кочиону вакуум пумпу.

3. Поставите клип првог цилиндра у горњу мртву тачку у такту компресије и поправите радилицу.

4. Да бисте побољшали приступ поклопцу зупчаника пумпе за гориво, следите ове кораке:

• уклоните кућиште филтера за ваздух и предњу издувну цев;
• уклоните помоћни погонски каиш;
• одврните матицу за причвршћивање са оквира за вешање погонског склопа и подигните мотор само толико да избегнете деформисање црева и цеви.

5. Скините горњи затезач ланца.

6. Уклоните механизам затезача погонског ремена.

7. Уклоните завртње и уклоните поклопац зупчаника пумпе за гориво.

8. Направите ознаке за поравнање између горњег ланца и ланчаника, и између ланчаника брегастог вратила и брегастог вратила.

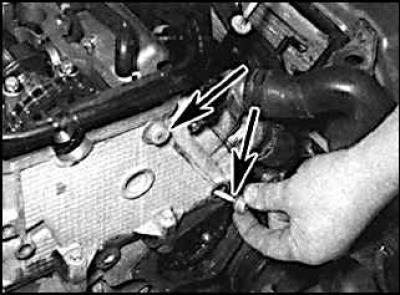

9. Одврните завртње и уклоните горњу вођицу ланца.



10. Пре него што одврнете монтажне завртње горње вођице ланца (означено стрелицама), они се морају загрејати како би се смекшала смеша која спречава одвртање вијака.

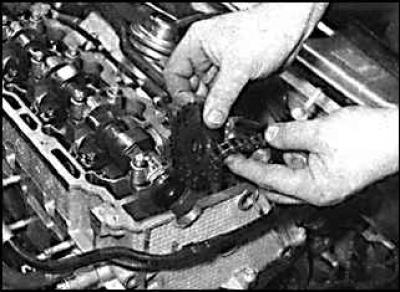

11. Помоћу кључа осигурајте брегасто вратило од окретања и одврните вијке за причвршћивање ланчаника брегастог вратила. Пре него што одврнете вијак, уклоните клин за закључавање радилице и након што одврнете вијак, поставите клин на место.

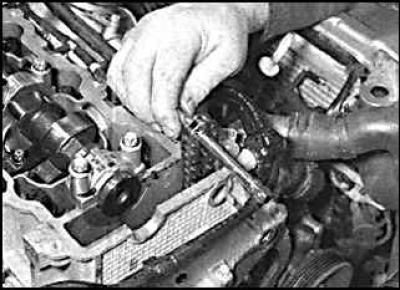

12. Скините ланац са ланчаника брегастог вратила и уклоните ланчаник са мотора.

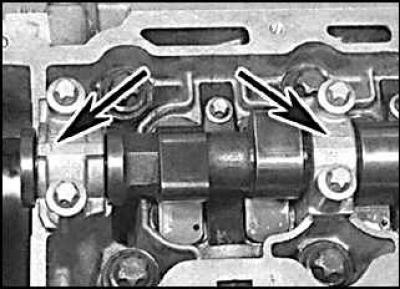

13. Када скидате ланчаник, поставите одвијач или челичну шипку испод ланца како бисте спречили да ланац падне у главу цилиндра.



14. Обратите пажњу на идентификационе ознаке (означене стрелицама) на поклопцима лежајева брегастог вратила. Поклопци су означени бројевима од 1 до 5 са предње стране мотора.

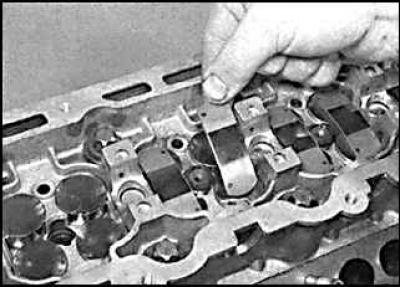

15. Радећи спирално од споља ка унутра, олабавите поклопце лежајева брегасте осовине за половину обртаја у сваком пролазу док се завртњи потпуно не олабаве. Ово је неопходно да би се постепено и равномерно смањио притисак опруга вентила. Скините поклопце лежајева брегастог вратила.



16. Уклоните полуге са врха главе цилиндра и одложите их у одвојене кесе са бројевима.

17. Да бисте уклонили хидрауличне славине, уклоните попречну цев за гориво и, користећи гумену усисну чашу или магнет, подигните хидрауличне славине и ставите их у одговарајући контејнер.

Испитивање

1. Прегледајте радне површине лежаја брегастог вратила и контуре брегастог режња да ли има знакова хабања. Ако постоји било какво хабање, брегасто вратило се мора заменити.

2. Проверите аксијални зазор радилице. Ако аксијални зазор прелази дозвољене границе, брегасто вратило мора бити замењено.

3. Проверите стање хидрауличних вентила и седишта у глави цилиндра.

Инсталација

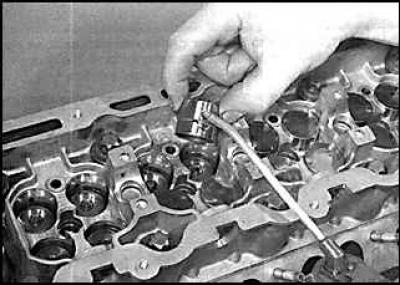

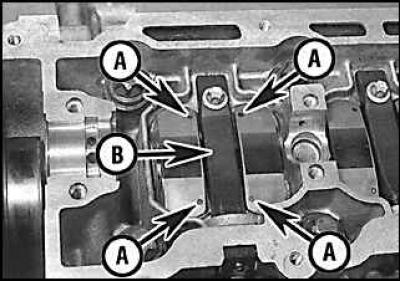

1. Подмажите хидрауличне подизаче чистим моторним уљем и поставите их на своја места. Уградите попречну цев ињектора.





2. Поставите полуге брегастог вратила у главу цилиндра са ознакама (А) према попречној цеви за довод горива (Б).

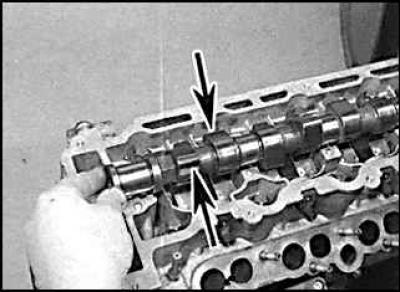

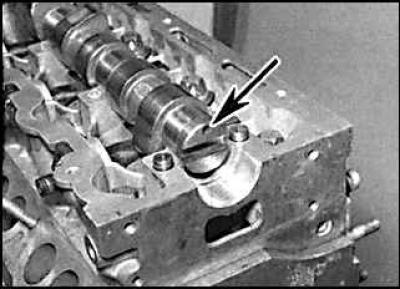

3. Подмажите полуге брегастог вратила чистим моторним уљем и поставите брегасту осовину у главу цилиндра. У овом случају, брегови првог цилиндра (означени стрелицама на слици лево) треба да буду усмерени нагоре, а жлеб на левом крају брегасте осовине (означен стрелицом на слици десно) треба да буде паралелно са површином главе цилиндра.

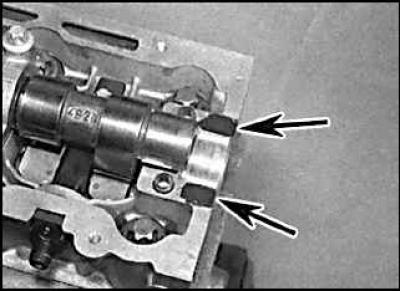

4. Проверите да ли су спојне површине поклопаца лежајева и главе цилиндра чисте и суве и подмажите рукавце брегасте осовине и брегасте чистим моторним уљем.

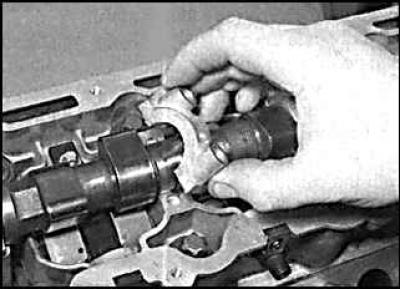

5. Нанесите танак слој заптивача на горњу површину главе цилиндра која се спаја са левим поклопцем лежаја брегастог вратила и поставите поклопац. Места на којима треба нанети заптивач означена су стрелицама.

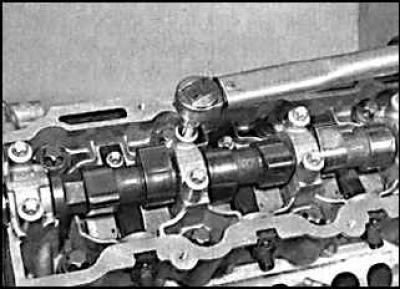

6. Поставите поклопце лежајева брегастог вратила према идентификационим ознакама.

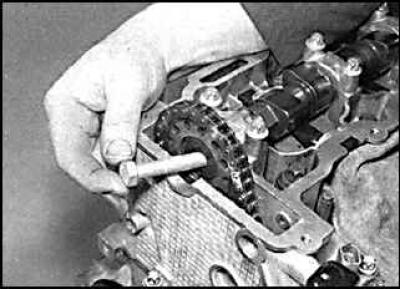

7. Затегните завртње поклопца лежаја постепено и одређеним редоследом, окрећући сваки вијак за пола обртаја док сваки поклопац не дође у контакт са главом цилиндра. Затим, у истом редоследу, затегните вијке у неколико фаза до потребног обртног момента. Постепено и равномерно затезање вијака је неопходно како би се обезбедила равномерна компресија опруга вентила.





8. Користећи раније направљене ознаке, проверите да ли је горњи ланац правилно постављен на ланчаник пумпе за гориво и поставите ланац на ланчаник брегастог вратила. Поставите ланчаник на крај брегастог вратила и уградите нови монтажни вијак.

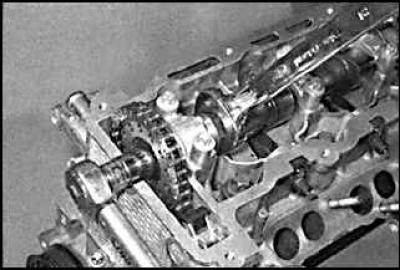

9. Уградите горњу вођицу ланца.



10. Користећи игле за закључавање, проверите да ли је механизам за развод вентила правилно инсталиран. Уклоните игле за закључавање.

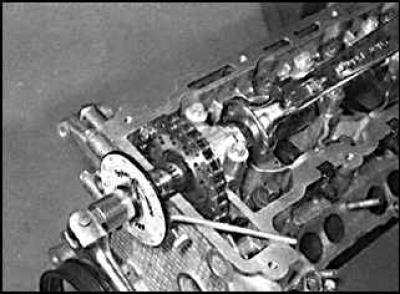

Осигурајте брегасто вратило од окретања и затегните вијак за монтажу зупчаника брегасте осовине у неколико фаза.



11. Затегните монтажни вијак брегасте осовине под потребним углом.



12. Уградите горњи затезач ланца.

13. Проверите да ли су спојне површине поклопца ланчаника пумпе за гориво и поклопца ланца чисте и суве. Поставите поклопац зупчаника пумпе за гориво са новом заптивком или танким слојем заптивача и затегните монтажне завртње поклопца на наведени обртни момент.

14. Инсталирајте механизам затезача погонског ремена.

15. Уградите одговарајући носач погонског склопа и спустите мотор.

16. Поставите поклопац главе цилиндра.

17. Уградите предњу издувну цев, кућиште пречистача ваздуха и сензор радилице.

18. Инсталирајте вакуум пумпу кочионог система.
