Starter — demontare și montare (Opel Zafira A)

Dezasamblarea

1. Scoateți demarorul (vezi "Starter - demontare și instalare").

2. Scoateți releul de pornire (vezi "Releu solenoid - Înlocuire").

Nota: Dacă este necesar să înlocuiți doar ansamblul periei, releul retractor nu trebuie să fie îndepărtat pur și simplu deșurubați piulița și scoateți firul de la borna;.

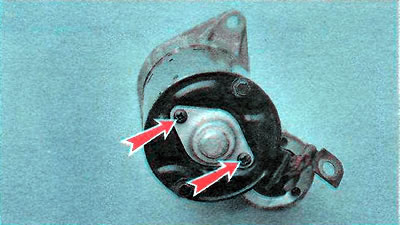

3. Folosind o șurubelniță Phillips, deșurubați cele două șuruburi de montare...

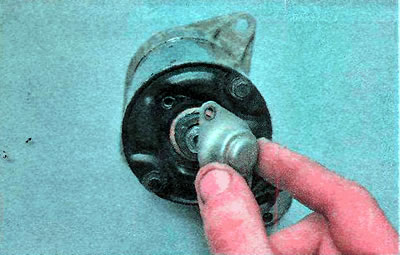

...și scoateți capacul de protecție.

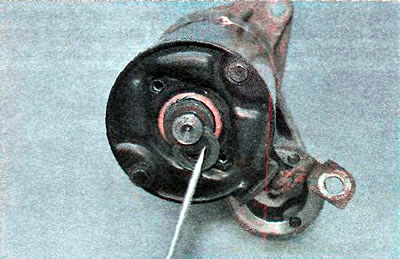

4. Folosiți o șurubelniță pentru a ridica și scoateți inelul de reținere.

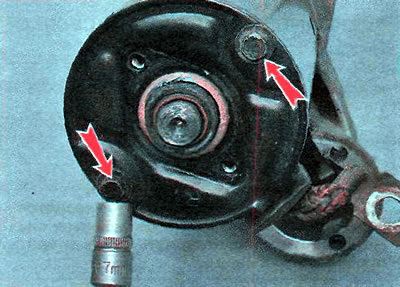

5. Folosind o cheie de 7 mm, deșurubați cele două șuruburi de prindere demaror.

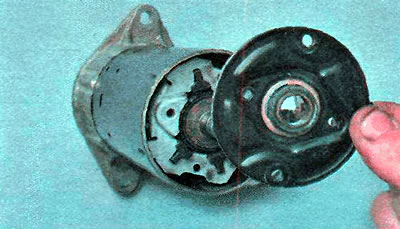

6. Scoateți capacul din spate al demarorului.

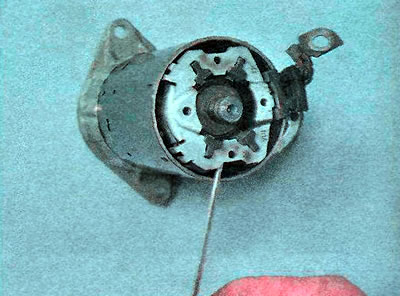

7. Folosiți o șurubelniță pentru a scoate ansamblul periei din carcasă.



8. Măsurați lungimea periilor. Dacă lungimea uneia dintre perii este mai mică de 4-5 mm, ansamblul periei trebuie înlocuit.

Nota: La instalarea ansamblului periei pe rotor, este convenabil să folosiți capul priză din trusa de scule pentru a fixa periile în suporturile pentru perii.

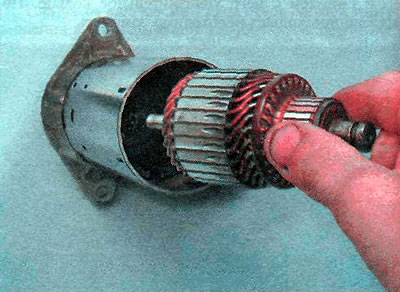

9. Scoateți rotorul din carcasă.

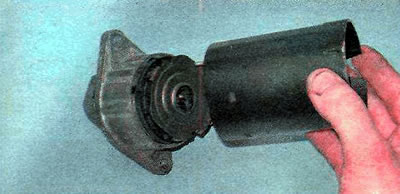

10. Scoateți carcasa.

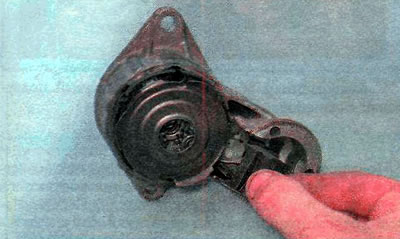

11. Scoateţi suportul pârghiei de antrenare.

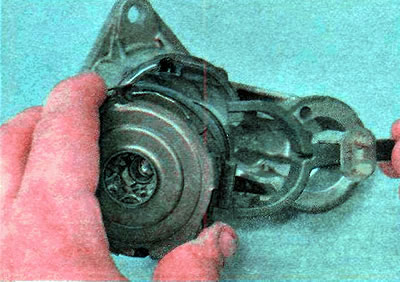

12. Scoateți unitatea de pe capacul frontal și scoateți maneta de pe acesta.

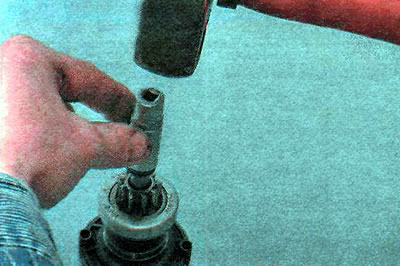

13. Folosind un cap mufa de 13 mm, strângeți inelul limitator de cursă a demarorului.

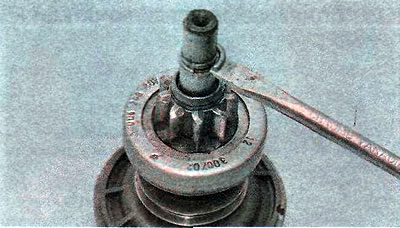

14. Folosiți o șurubelniță pentru a ridica și scoate inelul de reținere.

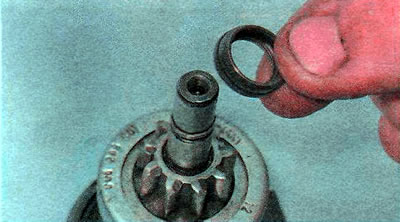

15. Scoateți inelul limitator al cursei de antrenare.

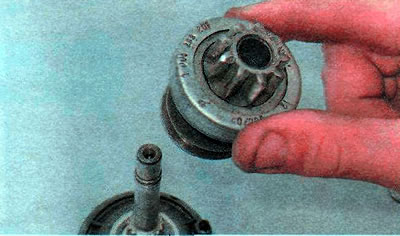

16. Scoateți unitatea.



17. Inspectați piesele demarorului. Înlocuim piesele foarte uzate și deteriorate.

Asamblare

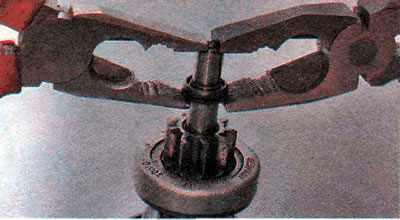

Instalăm piesele în ordine inversă. Apăsăm inelul limitator de cursă de antrenare pe inelul de reținere cu ajutorul unui clește.
