Demontarea
1. Așezați vehiculul pe un elevator cu doi coloane.
2. Deconectați bateria, începând cu cablul negativ.
3. Scoateți apărătoarea motorului, deconectați conectorul cablurilor de la debitmetrul de aer, scoateți filtrul de aer, deconectați conducta de la radiatorul de răcire a aerului de admisie, scoateți capacul motorului, scoateți roata dreaptă, farul drept.
4. Instalați suportul Mot. 1367-02 pentru motor (figura 4.18).

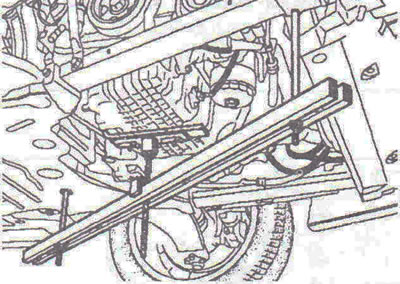

Figura 4.18. Instalați suportul motorului Mot. 1367-02.
5. Deconectați tija suspensiei motorului.
6. Deconectați rezervorul și conductele de lichid al servodirecției de la suportul din dreapta.
7. Scoateți suportul din dreapta și limitatorul de cursă al suspensiei.
8. Scoateți capacul superior al curelei de distribuție și inelul de ridicare (figura 4.19).

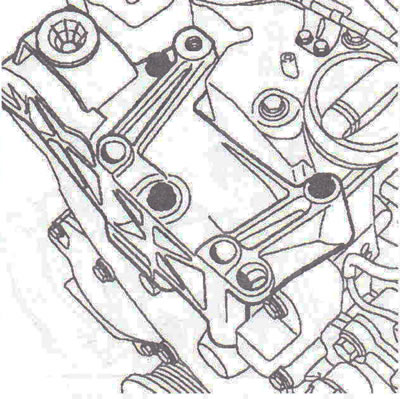

Figura 4.19. Scoateți capacul superior al curelei de distribuție și inelul de ridicare.
9. Scoateți capacul curelei de distribuție din mijloc (figura 4.20).

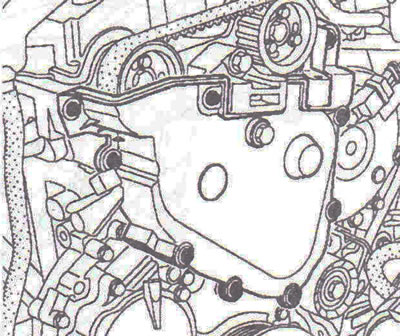

Figura 4.20. Scoateți capacul curelei de distribuție din mijloc.
10. Deșurubați capacul 1 din orificiul dispozitivului de blocare a PMS (figura 4.21).

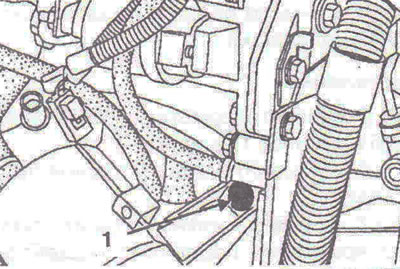

Figura 4.21. Deșurubați capacul 1 din orificiul pentru blocarea TDC.
Reglarea sincronizării supapelor
11. Instalați marcajul 2 TDC pe roata arborelui cotit pe verticală (figura 4.22).

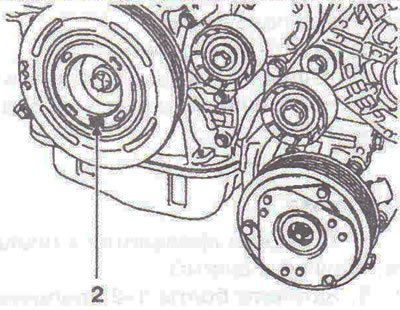

Figura 4.22. Setarea verticală a marcajului 2 TDC pe fulia arborelui cotit.
12. Instalați unealta de blocare a PMS Mot. 1536.
13. Rotiți arborele cotit în sensul acelor de ceasornic, apăsând în același timp butonul de blocare al PMS până când atinge punctul de reglare.
14. Canelurile de pe arborii cu came trebuie poziționate vertical (figura 4.23).

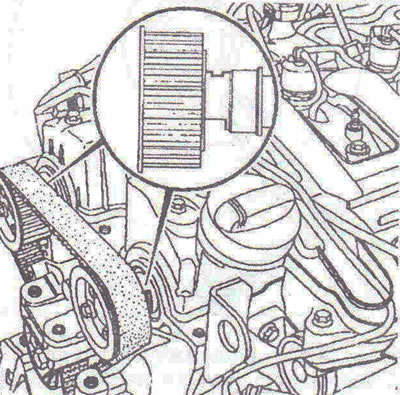

Figura 4.23. Canelurile de pe arborii cu came trebuie poziționate vertical.
15. Arborele cu came de admisie și de ieșire pot fi reglate folosind sculele Mot. 1534 și Mot. 1537 (figura 4.24a, b).

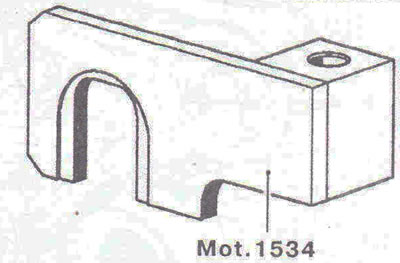

Figura 4.24a. Instrument Mot. 1534 pentru reglarea arborelui cu came de admisie.

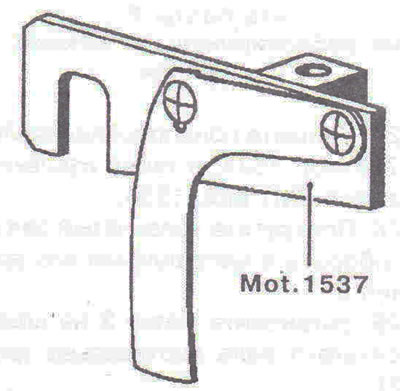

Figura 4.24b. Dispozitiv Mot. 1537 pentru reglarea arborelui cu came de evacuare.
16. Instalați uneltele Mot. 1534 și Mot. 1537 în ordinea indicată mai jos.
Pentru arborele cu came de admisie
17. Instalați unealta Mot. 1534, înșurubând șurubul cu o mână (figura 4.25). Slăbiți cele trei șuruburi de montare a fuliei arborelui cu came 2 cu o tură. Rotiți arborele cu came de admisie în sensul acelor de ceasornic folosind șurubul 3 (folosind o cheie de 13 mm) astfel încât degetul dispozitivului Mot. 1534 să fie poziționat pe chiulasă. Șurubul de blocare 1 al sculei Mot. 1534.

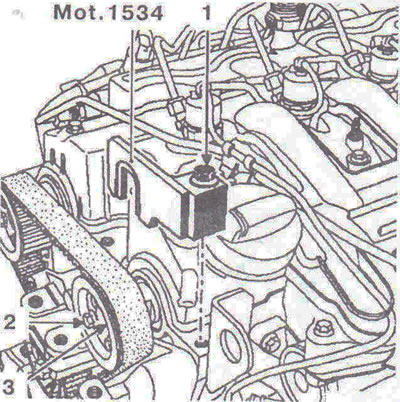

Figura 4.25. Instalați unealta Mot. 1534.
Pentru arborele cu came de evacuare
18. Instalați unealta Mot. 1537, înșurubând șurubul 4 manual, desenând 4.26). Slăbiți cele trei șuruburi 5 care fixează fulia arborelui cu came cu o tură. Rotiți arborele cu came de admisie în sensul acelor de ceasornic folosind șurubul 6 (folosind o cheie de 16 mm) astfel încât degetul dispozitivului Mot. 1537 să fie poziționat pe chiulasă. Șurubul de blocare 4 al sculei Mot. 1537.

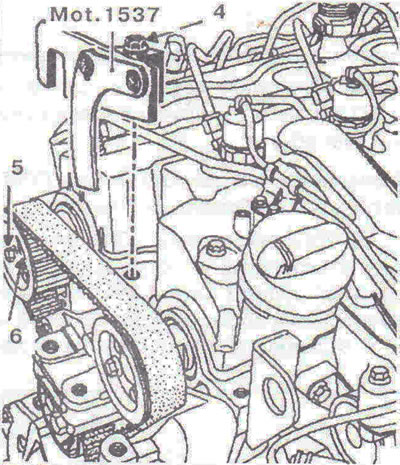

Figura 4.26. Instalați unealta Mot. 1537.
19. Slăbiți cureaua de distribuție deșurubând șurubul 1 al fixării rolei de tensionare (figura 4.27). Deșurubați cele trei șuruburi 2, apoi scoateți fulia arborelui cu came de evacuare, scoateți cureaua de distribuție, rola de tensionare, rola de ghidare.
Figura 4.27. Slăbiți cureaua de distribuție deșurubând șurubul 1 care fixează rola de tensionare.
Instalare
Reglarea sincronizării supapelor
20. Setați marcajul 2 pe fulia arborelui cotit pe verticală (figura 4.22).
21. Slăbiți șuruburile de montare a fuliei arborelui cu came de admisie cu o tură.
Atenție! La înlocuirea curelei de distribuție, se recomandă înlocuirea rolelor de tensionare și a rolei de ghidare.
22. Instalați cureaua de distribuție, începând cu scripetele de ghidare 1, apoi instalați-o pe scripetele de ghidare 2, pe scripetele arborelui cu came de admisie și pe scripetele de tensionare 3 (figura 4.28). Montați fulia arborelui cu came de evacuare prin înșurubarea șuruburilor de montare. Se recomandă înlocuirea mai întâi a șuruburilor. Montați cureaua de distribuție pe fulia arborelui cu came de evacuare.

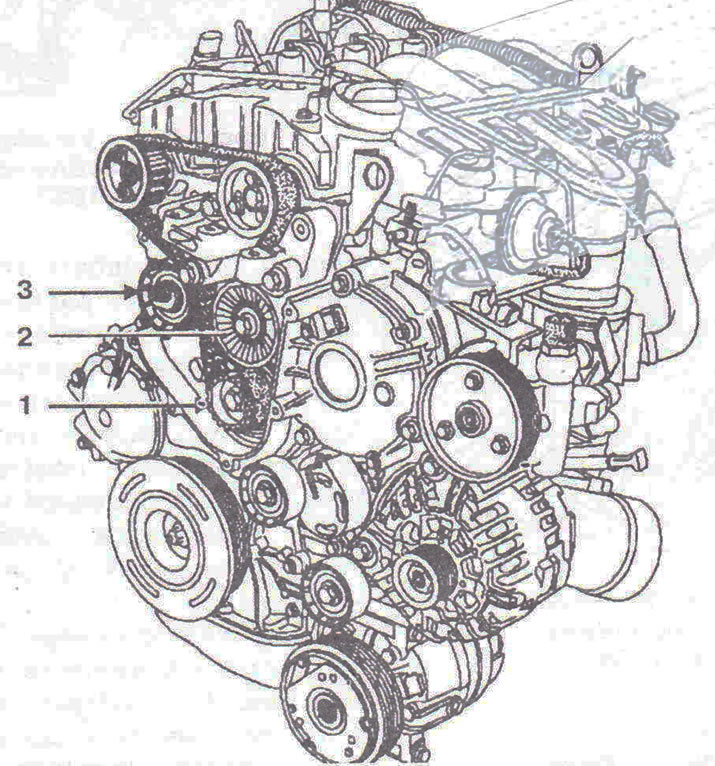

Figura 4.28. Instalați cureaua de distribuție, începând cu scripetele de ghidare 1, apoi instalați-o pe scripetele de ghidare 2, pe scripetele arborelui cu came de admisie și pe scripetele întinzător 3.
Tensiunea curelei de distribuție
23. Asigurați-vă că ochiul 1 de pe unealta Mot. 1537 se poate mișca liber de-a lungul axei verticale (figura 4.29). Introduceți o cheie de 6 mm în orificiul 2 al excentricului rolei de tensionare.

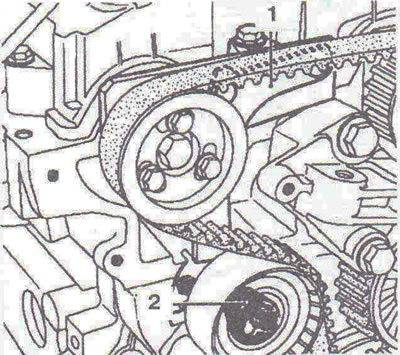

Figura 4.29. Verificați dacă ochiul 1 de pe unealta Mot. 1537 se poate mișca liber de-a lungul axei verticale. Introduceți o cheie de 6 mm în orificiul 2 al excentricului rolei de tensionare.
24. Rotiți excentricul rolei de tensionare în sens invers acelor de ceasornic până când suprafața 3 a ochiului 1 se aliniază cu suprafața superioară 4 a sculei Mot. 1537 (figura 4.30).

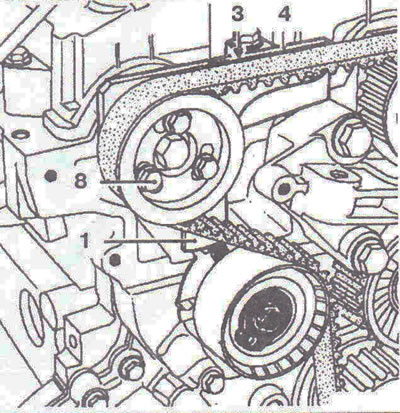

Figura 4.30. Rotiți excentricul rolei de tensionare în sens invers acelor de ceasornic până când suprafața 3 a ochiului 1 se aliniază cu suprafața superioară 4 a sculei Mot. 1537.
25. Indicatorul mobil 5 al rolei de tensiune trebuie să fie aliniat cu canelura 6 (figura 4.31).

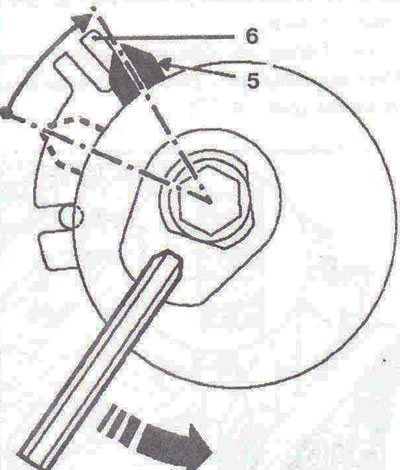

Figura 4.31. Indicatorul mobil 5 al rolei de tensiune trebuie să fie aliniat cu canelura 6.
(Informații preluate de pe site-ul web: opelbook)
26. Asigurați-vă că șuruburile 8 nu sunt blocate în poziția inferioară (figura 4.32). Cupluri de strângere: șurubul 7 pentru fixarea rolei de tensionare - 25 Nm, șuruburile 8 pentru fixarea scripeților arborelui cu came - 10 Nm.

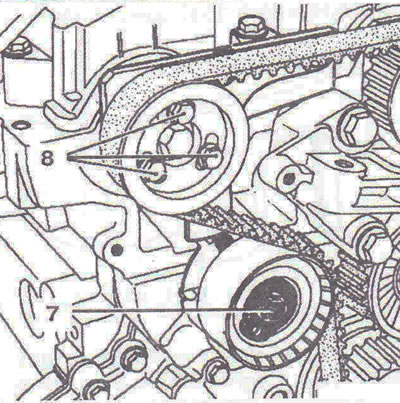

Figura 4.32. Asigurați-vă că șuruburile 8 nu sunt blocate în poziția inferioară.
27. Scoateți uneltele Mot. 1537 și Mot. 1534 și extrageți unealta de blocare a PMS Mot. 1536.
28. Rotiți arborele cotit cu două rotații în direcția de rotație a acestuia.
29. Setați marcajul 2 pe fulia arborelui cotit pe verticală (figura 4.22).
Pentru arborele cu came de admisie
30. Instalați unealta Mot. 1534, înșurubând șurubul cu o mână (figura 4.25). Slăbiți cele trei șuruburi de montare a fuliei arborelui cu came 2 cu o tură. Rotiți arborele cu came de admisie în sensul acelor de ceasornic folosind șurubul 3 (folosind o cheie de 13 mm) astfel încât degetul dispozitivului Mot. 1534 să fie poziționat pe chiulasă. Șurubul de blocare 1 al sculei Mot. 1534.
Pentru arborele cu came de evacuare
31. Instalați unealta Mot. 1537, înșurubând șurubul 4 manual (figura 4.26). Slăbiți cele trei șuruburi 5 care fixează fulia arborelui cu came cu o tură. Rotiți arborele cu came de admisie în sensul acelor de ceasornic folosind șurubul 6 (folosind o cheie de 16 mm) astfel încât degetul dispozitivului Mot. 1537 să fie poziționat pe chiulasă. Șurubul de blocare 4 al sculei Mot. 1537.
Verificarea distribuției și a tensiunii curelei de distribuție
32. Deșurubați șurubul 7 al rolei de tensiune, ținând cama cu o cheie de 6 mm (figura 4.33). Rotiți rola de tensionare excentrică în sensul acelor de ceasornic până când suprafața 9 a ochiului 1 este aliniată cu suprafața superioară 4 a sculei Mot. 1537.
33. Indicatorul mobil 5 al rolei de tensiune trebuie să fie amplasat în mijlocul canelurii 10 (figura 4.34).
34. Strângeți șurubul 7 al rolei de tensionare - 25 Nm, șuruburile 8 ale fuliilor arborelui cu came - 10 Nm.

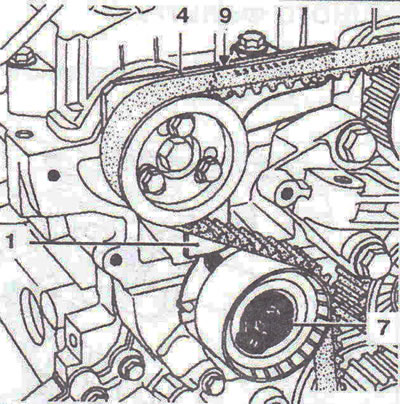

Figura 4.33. Deșurubați șurubul 7 al rolei de tensionare, ținând cama cu o cheie. Rotiți rola de tensionare excentrică în sensul acelor de ceasornic până când suprafața 9 a ochiului 1 este aliniată cu suprafața superioară 4 a sculei Mot. 1537.
35. Scoateți uneltele Mot. 1537 și Mot. 1534 și extrageți unealta de blocare a PMS Mot. 1536.
36. Înșurubați capacul orificiului de blocare al PMS (figura 4.35). Cuplul de strângere al capacului este de 30 Nm.
37. Montați capacul curelei de distribuție din mijloc. Cuplul de strângere a șuruburilor de montare a capacului curelei de distribuție din mijloc este de 10 Nm.
38. Montați capacul superior al curelei de distribuție. Cuplul de strângere a șuruburilor de montare a capacului superior al curelei de distribuție este de 25 Nm.
39. Instalarea ulterioară se efectuează în ordine inversă demontării.

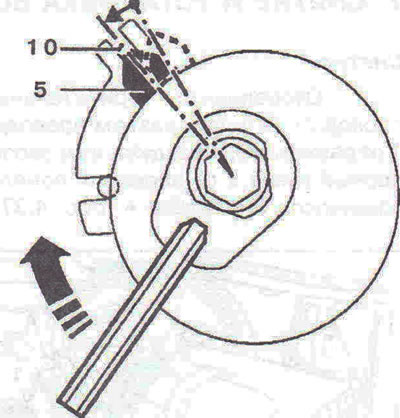

Figura 4.34. Indicatorul mobil 5 al rolei de tensiune trebuie să fie amplasat în mijlocul canelurii 10.

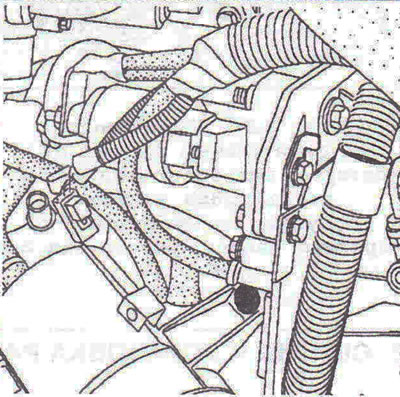

Figura 4.35. Înșurubați capacul orificiului de blocare TDC.
