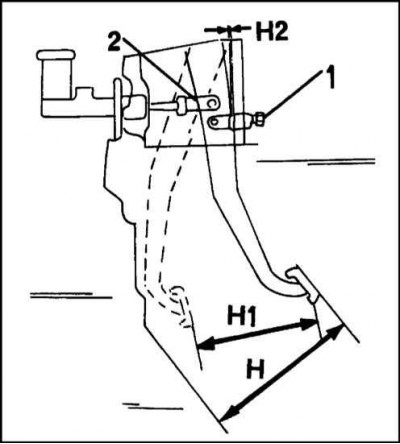

Diagrama de reglare a poziției pedalei de ambreiaj
Pedala trebuie să ocupe o anumită poziție în înălțime. Reglarea pedalei se efectuează conform ilustrației. Valoarea înălțimii H trebuie să fie de 157-207 mm cu covorașul așezat pe podea. Fără covoraș, dimensiunea este redusă cu 10 mm.
Pentru a regla înălțimea, slăbiți piulița de blocare a tijei (2) și reglați tija. Strângeți piulița de blocare la un cuplu de 28 Nm.
Apoi, se ajustează jocul "H2". Pentru a face acest lucru, se slăbește piulița de blocare și se rotește șurubul de oprire (1). Valoarea lui "H2" trebuie să fie 0,5 - 1,0 mm. Pentru verificare, se ia pedala manual și se mișcă înainte și înapoi. După reglare, strângeți piulița de blocare la 20 Nm.
În final, se ajustează cursa pedalei "H1". Dacă există un covoraș, cursa pedalei de la poziția inițială până la opritorul de pe podea trebuie să fie de 162 mm.
După efectuarea tuturor reglajelor, verificați funcționarea ambreiajului așa cum este descris în Secțiunea Verificarea ambreiajului fără a-l demonta.
