2. Aby wyjąć element zamienny, należy najpierw odłączyć złącze elektryczne przepływomierza masowego powietrza (patrz przym. ilustracja), odciągając zaciski złącza. Odkręć zacisk montażowy (na przykład za pomocą urządzenia Hazet-426-7) i oddziel miernik od filtra powietrza.

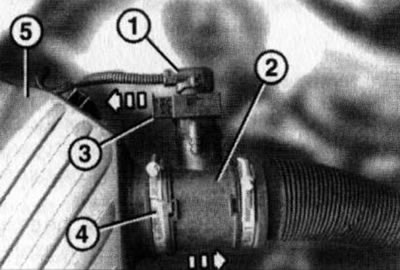

18.2. Miernik przepływu powietrza (2): 1. Złącze elektryczne; 3. Zatrzymanie; 4. Zacisk; 5. Pokrywa filtra powietrza
3. Odkręć 4 śruby montażowe (patrz przym. ilustracja), następnie unieś krawędź (a) pokrywy filtra powietrza po stronie silnika, uwolnij przeciwległą krawędź (b) pokrywy z uchwytu na skrzydle i zdejmij ją.

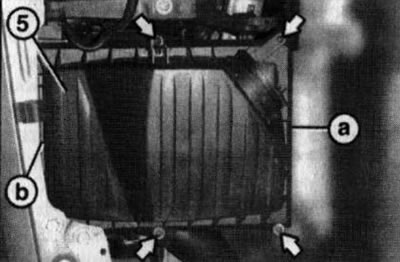

18.3. Filtr powietrza - strzałki wskazują śruby mocujące pokrywę (5)
4. Wyjmij element filtrujący, przetrzyj wewnętrzną powierzchnię pokrywy oraz korpus filtra powietrza suchą szmatką, a następnie zamontuj nowy element zamienny. Montaż wykonuje się w odwrotnej kolejności.
Uwaga: W fabryce pokrywa filtra powietrza jest mocowana za pomocą wkrętów samogwintujących; można ich używać nie więcej niż 10 razy. Jeśli pokrywa nie przylega ściśle do obudowy filtra powietrza, należy wywiercić otwory o odpowiedniej średnicy w miejscach mocowania i przymocować pokrywę za pomocą zwykłych śrub i nakrętek.
