Uwaga: W zależności od konfiguracji pojazd może być wyposażony w prosty filtr przeciwpyłowy lub filtr z wypełnieniem węglowym (ciemne włókno filtracyjne). W przypadku wymiany, nowy element filtrujący musi być tej samej marki, co element wymieniany.
2. W modelach Corsa C, aby wyjąć element filtra, należy zdjąć górną uszczelkę z grodzi komory silnika, podnieść osłonę chłodnicy (patrz przym. ilustracja) aby uzyskać dostęp do elementu filtrującego, naciśnij dwa zatrzaski i wyjmij element filtrujący z gniazda.

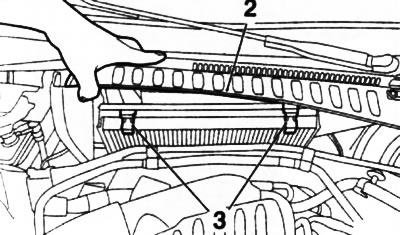

19.2. Wyjmowanie filtra kabinowego (modele Corsa-C): 2. Osłona chłodnicy; 3. Stabilizatory
3. Montaż wykonuje się w odwrotnej kolejności.
Uwaga: Podczas montażu nowego elementu filtrującego należy zwrócić uwagę na to, którą stroną do przodu należy go zamontować - strzałka wskazuje kierunek przepływu powietrza (patrz przym. ilustracja).

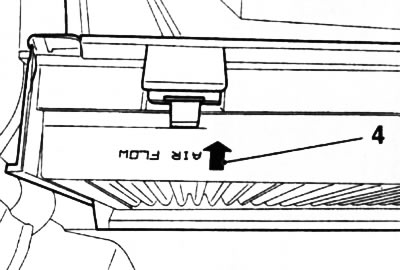

19.3. Montaż elementu filtrującego - strzałka (4) wskazuje kierunek przepływu powietrza dolotowego
4. W modelach Meriva należy zdjąć osłonę chłodnicy, a jeśli nadal nie ma wystarczająco dużo miejsca, należy również zdjąć osłonę grodzi komory silnika (zobacz rozdział 11). Zdejmij pokrywę filtra kabinowego z uchwytów, obróć ją w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij z komory silnika (patrz przym. ilustracja).

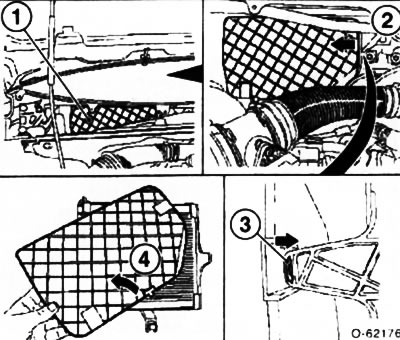

19.4. Procedura (2-4) zdejmowania pokrywy (1) filtra kabinowego (modele Merivy)
5. Obróć uchwyty filtrów w kierunku wskazanym strzałkami (zobacz ilustrację 19.5a) i wyciągnij filtr z komory silnika (zobacz ilustrację 19.5b).

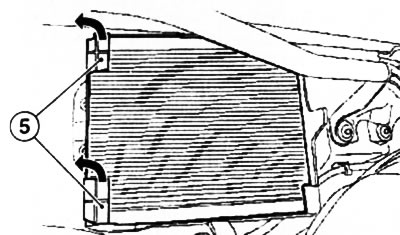

19.5a. Strzałki wskazują kierunek obrotu uchwytów (5) filtra kabinowego (modele Merivy) |

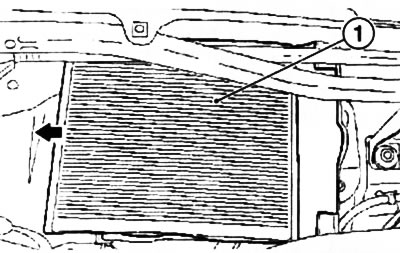

19.5b. Wyciągnij filtr w kierunku wskazanym strzałką (modele Merivy) |
6. Montaż wykonuje się w odwrotnej kolejności.
