Технические характеристики механизма газораспределения 8-клапанных двигателей (Opel Kadett E)

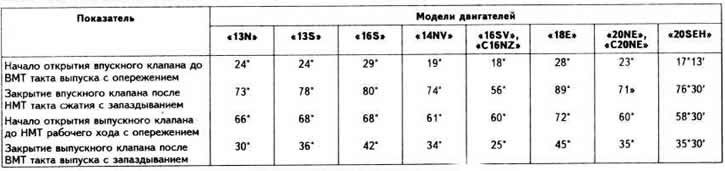

Оглавление: Ремень привода распределительного…⬇ Распределительный вал ⬇ Характеристики распределительного…⬇ Размеры шеек распределительного вала…⬇

В двигателе применен клапанный распределительный механизм с верхним расположением распределительного вала, установленного в отдельном корпусе, закрепленном на верхней части головки цилиндров. Привод распределительного вала осуществляется зубчатым ремнем от шкива коленчатого вала.

Ремень привода распределительного вала

Марка и тип зубчатого ремня: Umroyal Powergrip 40 305x19 mm, каталожный № GM 90 122 429.

Ширина, мм:

двигатели «13N», «13S»: 15;
остальные двигатели: 19.

Число зубьев:

двигатели «13N», «13S»: 104;
остальные двигатели: 111.

На двигателях «13N», «13S», «16S», «18Е», «14NV», «16SV» (до июня 1990 г.) натяжение зубчатого ремня регулируется поворотом корпуса водяного насоса. На двигателях «14NV», «16SV», «C16NZ» с июля 1990 г., а также на двигателях «18SE», «20NE», «C20NE», «20SEH», «20ХЕ» натяжение зубчатого ремня регулируется автоматически натяжным роликом.

(Оригинал расположен на веб-сайте: Opelbook.ru)

На двигателях «13N», «13S», «16S», «18Е», «14NV», «16SV» (до июня 1990 г.) натяжение зубчатого…

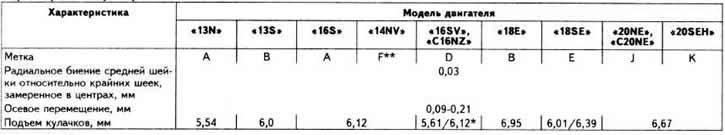

Распределительный вал

Распределительный вал чугунный, верхнего расположения, установлен в съемном корпусе, закрепленном на верхней части головки цилиндров. Вал установлен на пяти подшипниках.
